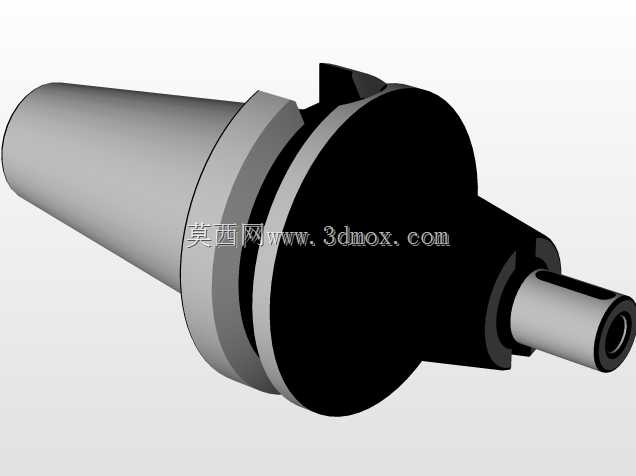

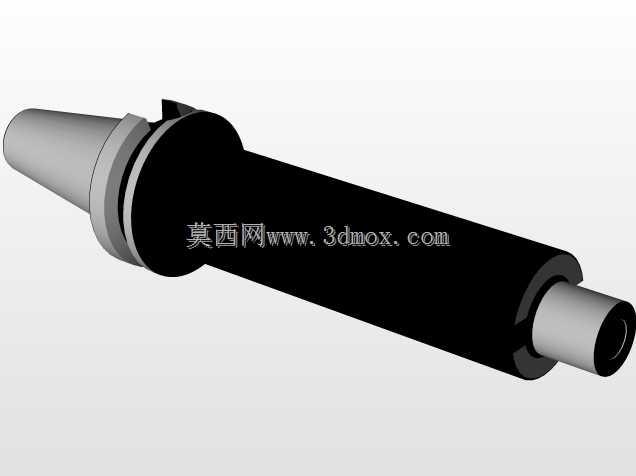

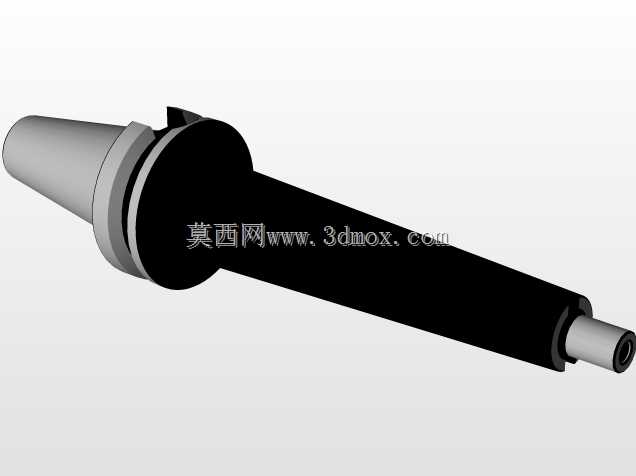

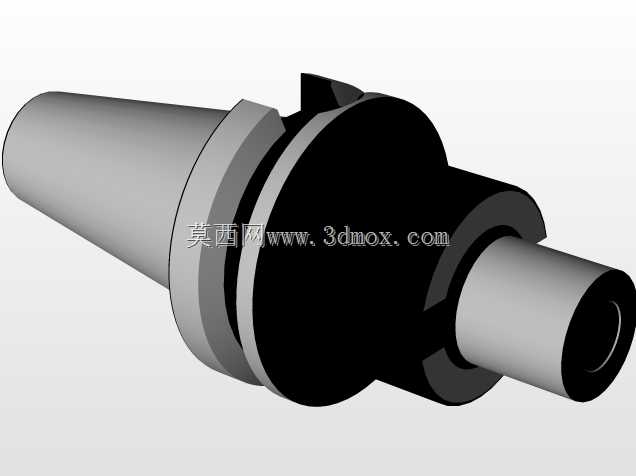

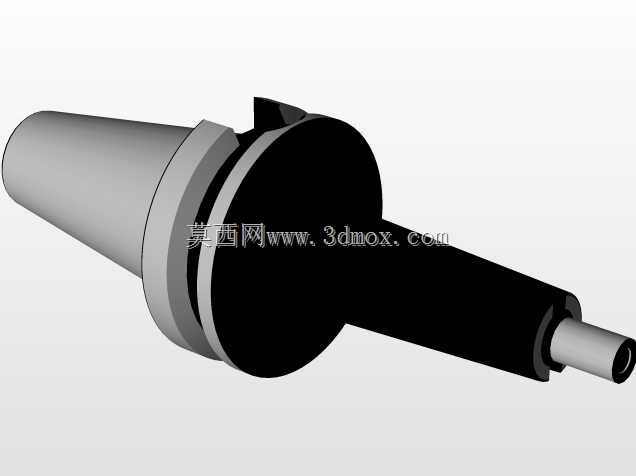

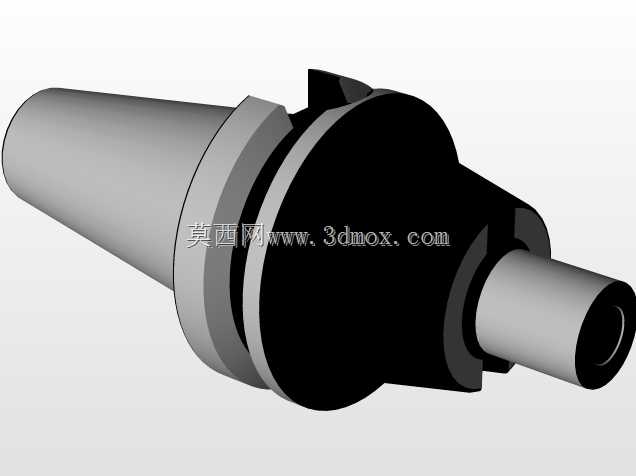

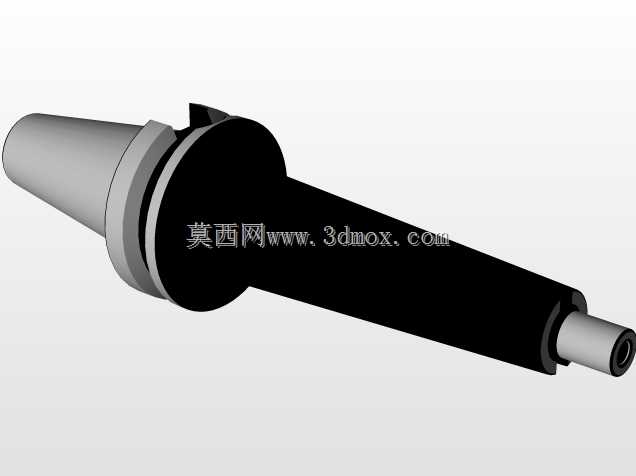

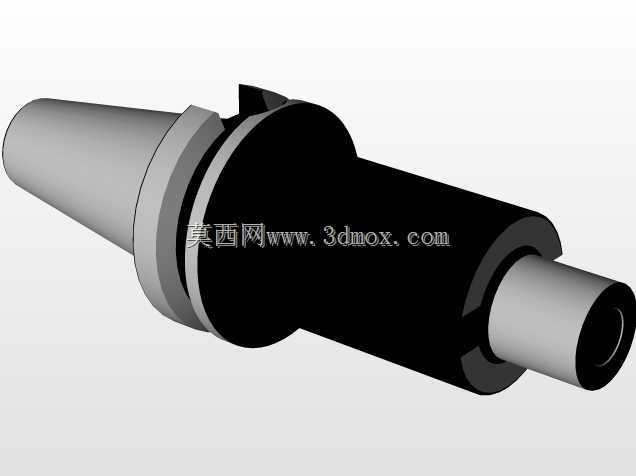

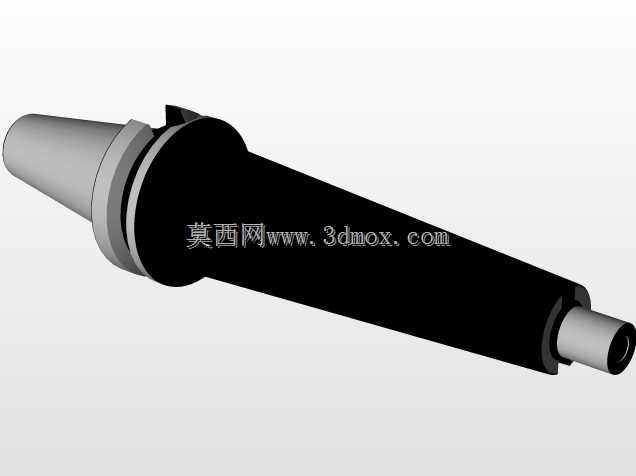

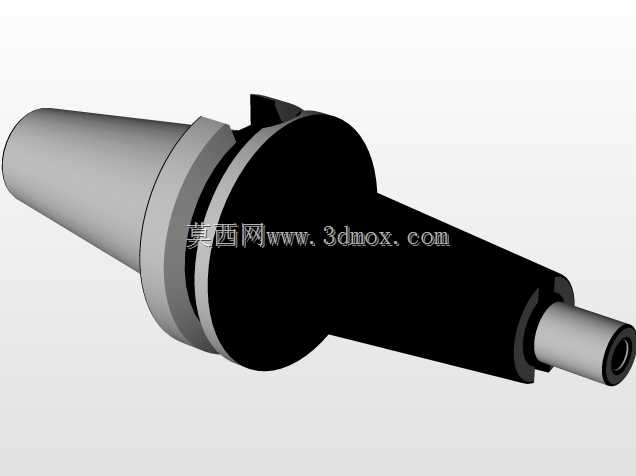

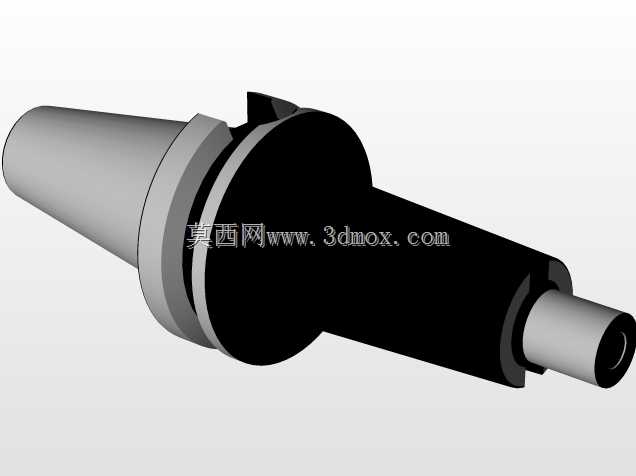

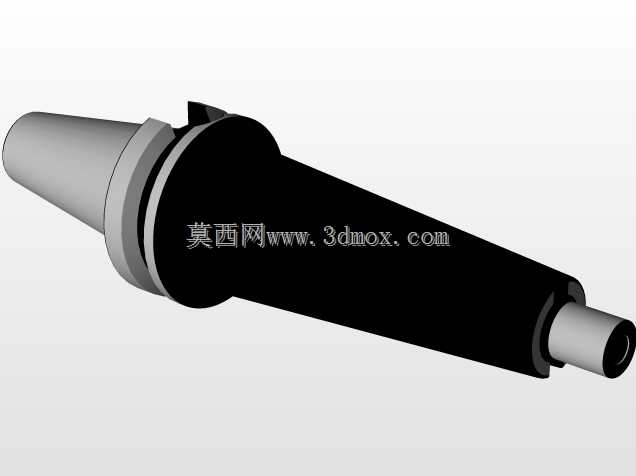

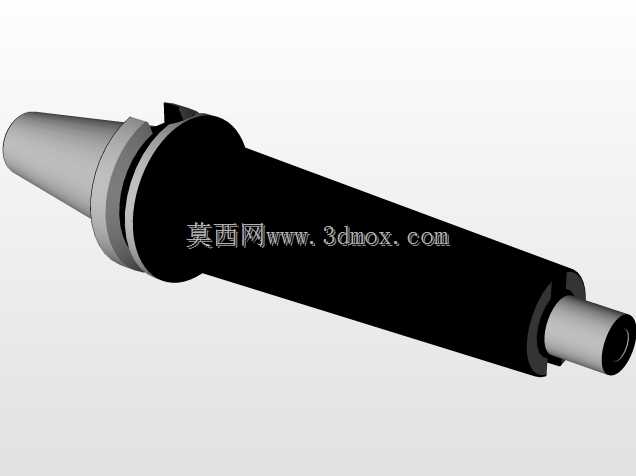

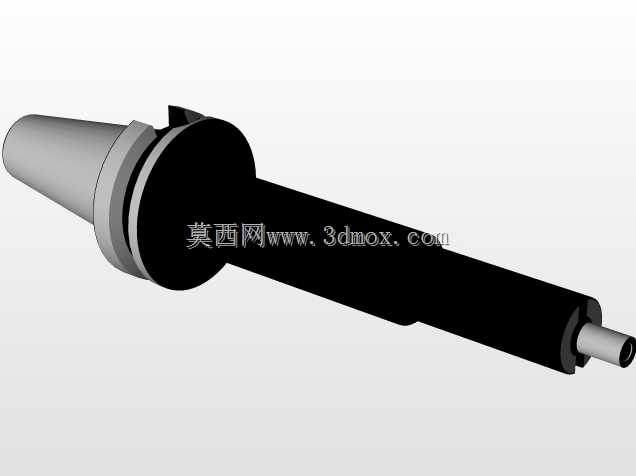

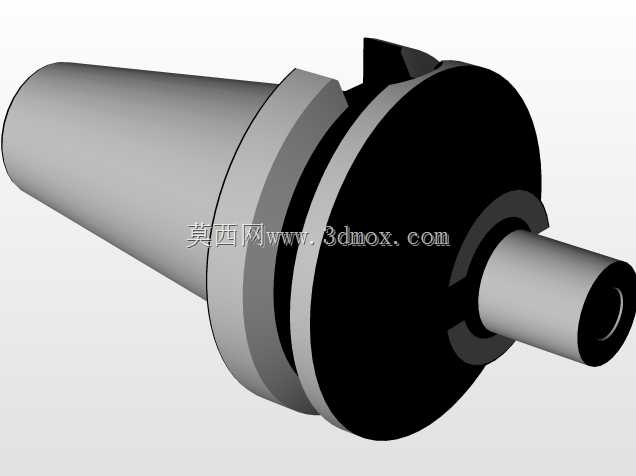

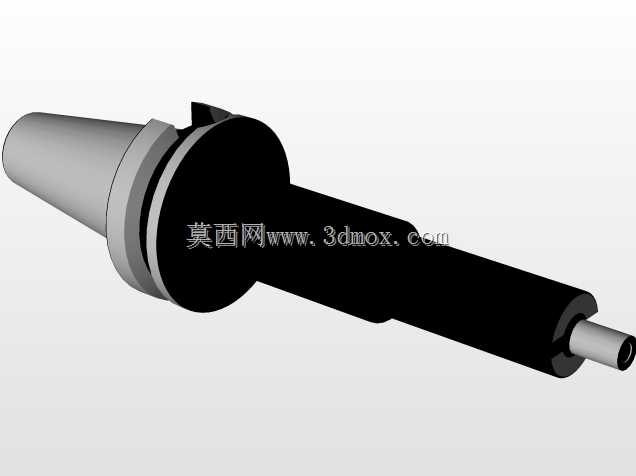

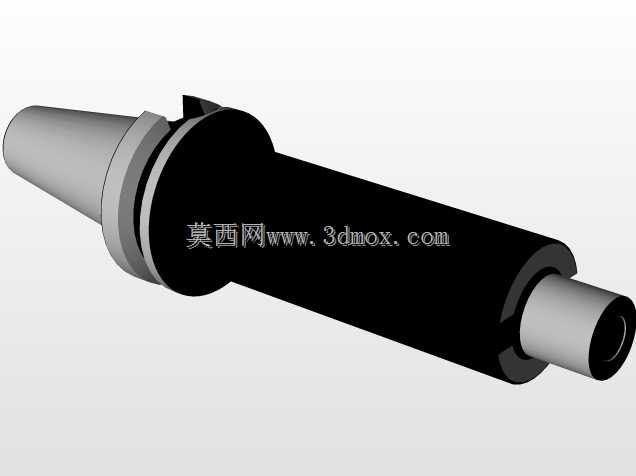

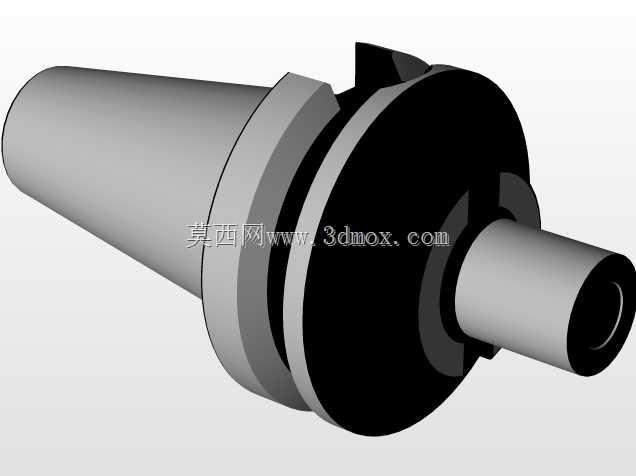

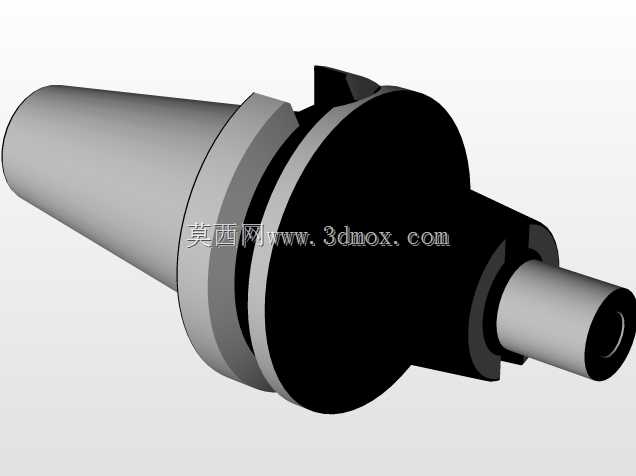

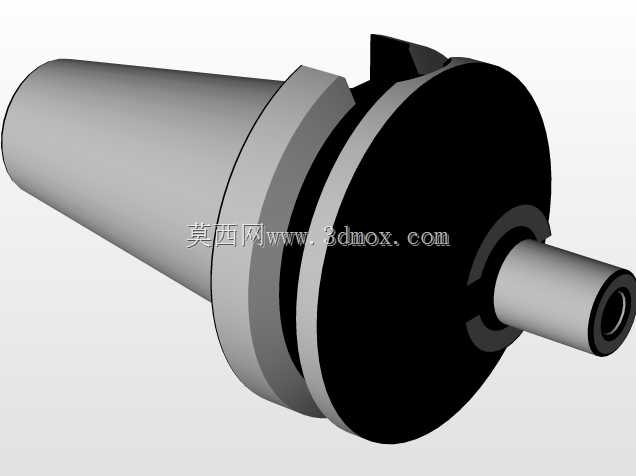

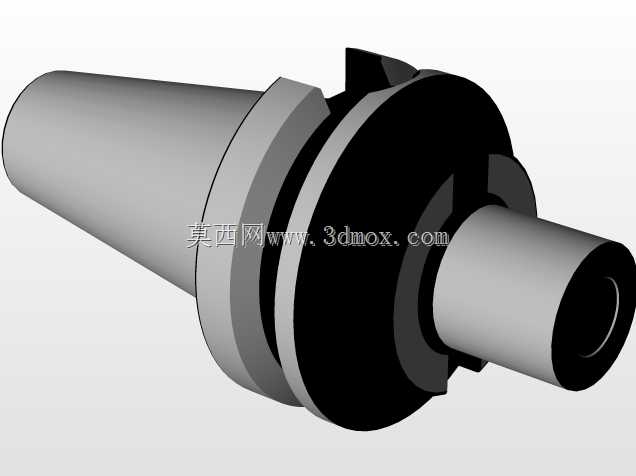

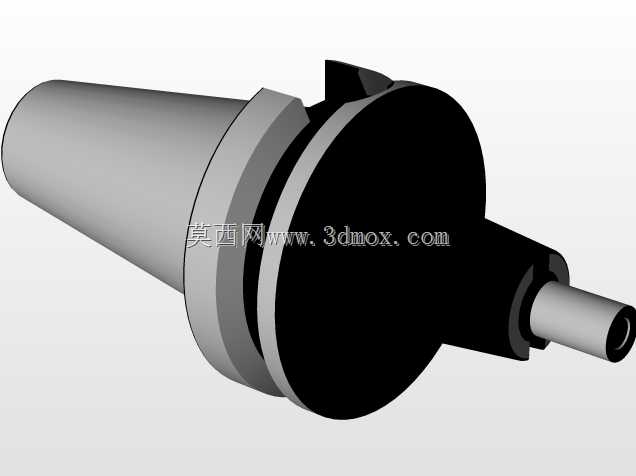

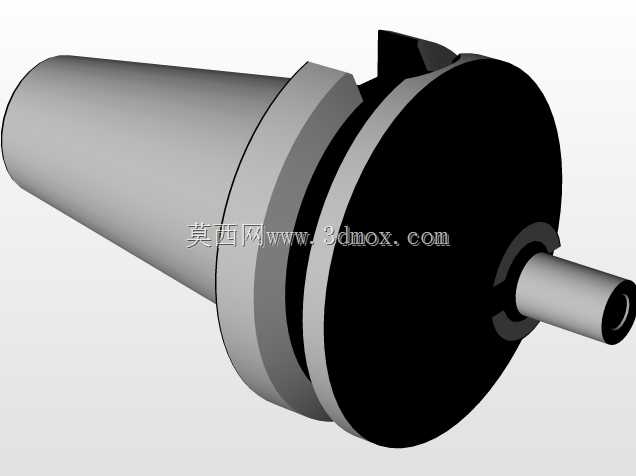

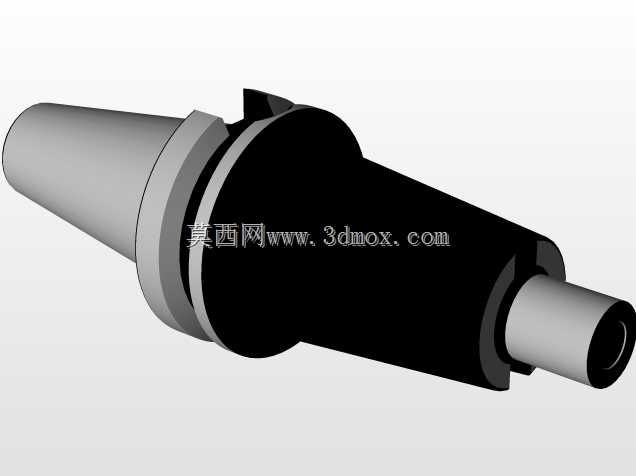

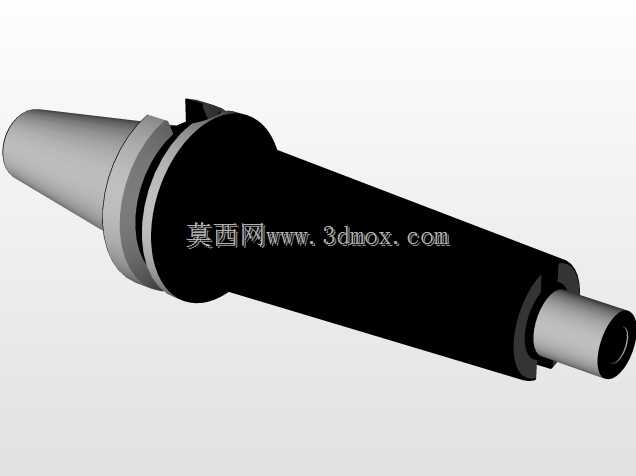

DIN6358标准组合壳体密耳支架结构

　　该结构件对应DIN6358标准相关的机床刀柄配套组件，主要应用于数控加工中心、铣床等金属切削设备的刀具装夹环节，作为刀柄与刀具连接部位的配套支撑壳体结构，承担装夹定位、扭矩传递、防护限位的核心作用。从实际加工场景来看，这类组件直接决定刀具装夹的同轴度精度，在高速铣削、钻孔、铰孔等加工工序中，若支架与壳体的配合间隙超出公差范围，很容易出现刀具径向跳动超差的问题，直接影响工件加工面的粗糙度，严重时甚至会引发崩刀、工件报废的情况。设计过程中首先遵循DIN6358标准的锥面配合公差要求，锥柄部分的锥度、大端直径、法兰定位面的平面度都严格匹配标准刀柄的安装接口，保证与机床主轴端的贴合度达到90%以上，避免高速旋转时出现动平衡失衡的问题。

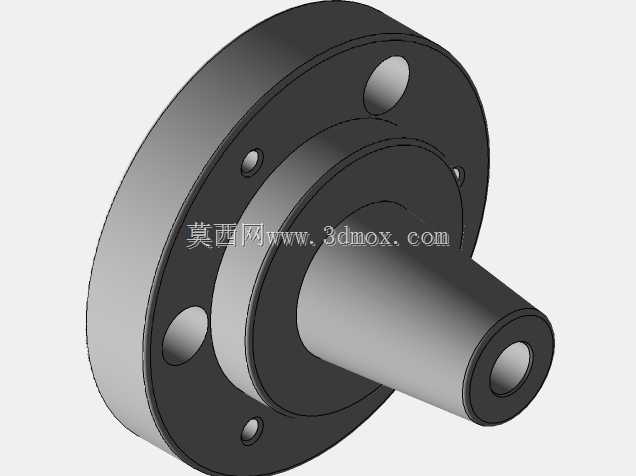

　　组合式的结构设计将定位壳体、锁紧支撑、密耳连接部分拆分为独立加工单元，既降低了复杂曲面的加工难度，也方便后续使用过程中针对磨损部位单独更换，无需整体报废更换整个刀柄组件，能有效降低生产现场的工装损耗成本。外形尺寸方面，锥柄段的长度适配常规BT、SK系列主轴的装夹深度，法兰盘的外径与主轴端面的定位止口完全匹配，伸出端的连接轴径适配常见的ER夹头、丝锥夹头、钻头夹头的安装接口，安装边界上预留了锁紧扳手的操作空间，不会出现装拆时扳手与主轴端盖干涉的问题。壳体部分的壁厚经过受力校核，在满负荷切削传递最大扭矩时，壳体的形变控制在0.002mm以内，不会因为受力变形导致夹持力下降。密耳支架的连接部位设计有对称的定位卡槽，与锁紧机构的卡爪配合时能实现周向防转，避免正反转切换时出现连接松动的问题。表面处理上配合面采用精磨加工，非配合面做发黑防锈处理，既满足装配精度要求，也能适应车间切削液喷淋、潮湿环境下的长期使用需求。
