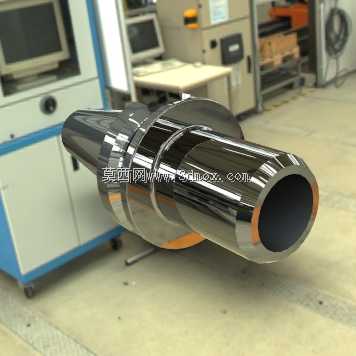

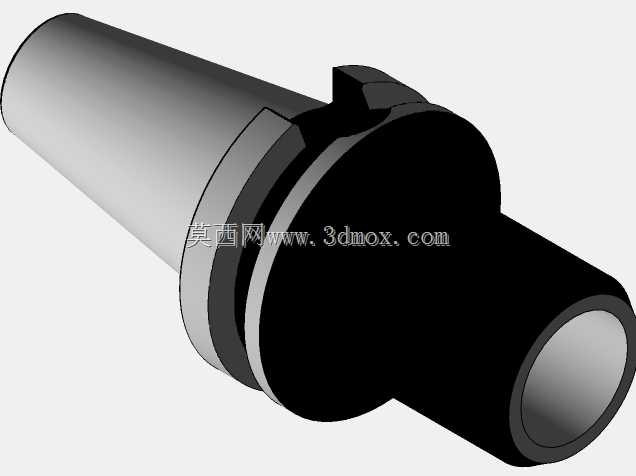

莫氏锥柄牵引杆螺纹连接适配装置

　　在金属切削加工的工装适配场景里，这类锥度适配部件是解决不同接口刀具、工装与机床主轴连接不匹配问题的核心连接件，日常多用于车床、铣床、磨床等通用机加工设备的主轴端，用来衔接自带莫氏锥柄的切削工具、工装辅具与带牵引杆结构的主轴锁紧机构。从结构设计逻辑来看，该部件整体采用回转体同轴设计，外锥面严格遵循莫氏锥度的标准公差要求，依靠锥面的自锁特性实现扭矩传递与径向定位，无需额外的径向锁紧结构即可保证加工过程中的连接刚性，避免切削振动带来的连接松动。部件一端的内螺纹结构专门匹配6364型牵引杆的连接尺寸，安装时牵引杆从主轴后端穿入，与该适配器的内螺纹旋合锁紧，即可将前端装入的莫氏锥柄工具牢牢拉紧在主轴锥孔内，消除锥面配合的间隙，

　　保证加工时的回转精度。从安装边界来看，该适配器的外圆最大直径、锥段长度、螺纹旋合深度都经过尺寸链校核，装入主轴后不会超出主轴端面的安全行程范围，也不会与主轴内部的拉杆孔、吹屑通道产生干涉，适配时不需要对原有主轴结构做任何改造，直接替换原有同规格拉杆连接套即可使用。功能特性上，该适配器的锥面经过精磨处理，表面粗糙度达到Ra0.8以下，与标准莫氏锥孔的接触面积不低于85%，保证扭矩传递的均匀性，重切削工况下也不会出现锥面打滑、研伤的问题；内螺纹经过调质处理后攻丝，螺纹牙型强度满足大进给切削时的拉紧力要求，不会出现螺纹滑牙、断裂的失效情况。实际生产中，这类适配器常用来解决老旧机床主轴与新型莫氏锥柄刀具的接口兼容问题，

　　或是在多工序加工场景下，快速切换不同锥柄规格的工装，减少工装换装的调整时间，提升设备的稼动率。设计时还特意在适配器的外圆台阶处做了卸荷槽结构，避免锁紧时应力集中在台阶根部，长期受交变拉紧力作用下出现断裂隐患，同时端面做了倒角处理，安装时可以顺畅导入主轴锥孔，不会刮伤主轴内孔的配合面。
