机床用精密弹性夹头结构设计

　　在金属切削加工的日常生产场景里，夹头是机床主轴端与工件、刀具衔接的核心功能部件，不管是普通车床的棒料送料加工，还是小型钻铣床、攻丝机的刀具装夹工位，都能见到这类弹性夹持结构的身影。这类部件的核心作用，是在主轴高速旋转的工况下，保持被夹持件的同轴度精度，避免加工过程中出现工件甩动、刀具偏摆的问题，直接影响最终加工面的粗糙度与尺寸公差稳定性。

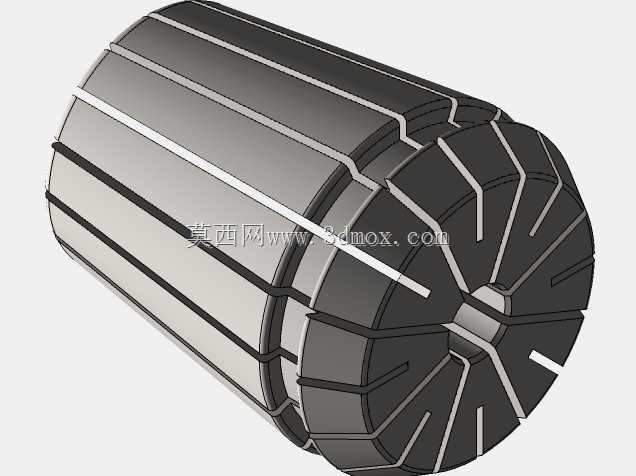

　　从结构设计逻辑来看，这款夹头采用了经典的开缝弹性体结构，整体为回转体构型，夹持段沿轴向均匀分布3条或4条收缩缝，当尾部受到轴向锁紧力时，夹持段会沿径向均匀收缩，从而抱紧被夹持的棒料或者刀具柄部。设计过程中需要重点控制收缩缝的宽度与深度比例，缝宽过大会导致夹持时应力集中在缝端，长期反复锁紧松开容易出现疲劳裂纹；缝深不足则会导致夹持段弹性变形量不够，无法适配公差范围内的柄部尺寸，容易出现夹持打滑的问题。

　　在安装边界的尺寸匹配上，这款夹头的外锥面需要和主轴端的锁紧套内锥面完全贴合，锥度通常采用标准的莫氏锥度或者ER夹头通用锥度，保证锁紧时受力均匀传递到整个夹持段。夹持内孔根据常用加工棒料的直径范围做了适配，内孔的圆柱度公差控制在0.005mm以内，保证和被夹持件的接触面积达到85%以上，避免局部点接触导致的夹持力不足。夹头的尾部设计有定位台阶，安装时和主轴端面的定位槽配合，保证夹头装入后不会出现轴向窜动，高速旋转时的动平衡精度能达到G2.5等级，适配最高8000转每分钟的主轴转速工况。

　　实际使用场景中，这类夹头相比三爪卡盘的装夹效率更高，单次装夹的动作耗时仅为三爪卡盘的三分之一，适合批量零件的连续加工工位。同时弹性夹持的受力方式更均匀，夹持薄壁类零件时不会因为局部夹紧力过大导致零件变形，在小型精密轴类零件、五金小零件的车削、钻削加工中应用十分广泛。设计时还需要考虑夹头的材料选型，整体采用弹簧钢淬火处理，硬度达到HRC45-50，既有足够的弹性变形能力，又有足够的耐磨性，长期反复装夹不会出现内孔磨损变大的问题，延长部件的使用寿命。锁紧力的传递路径上，锥面的表面粗糙度控制在Ra0.8以下，减少锁紧时的摩擦阻力，保证较小的锁紧力矩就能获得足够的径向夹持力，避免操作人员锁紧时用力过大导致夹头胀裂。
