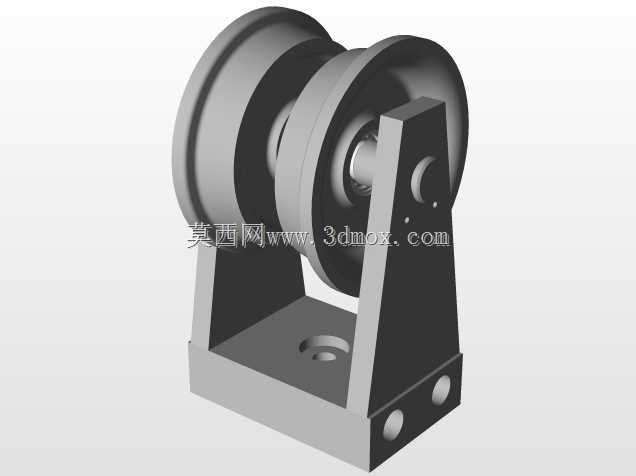

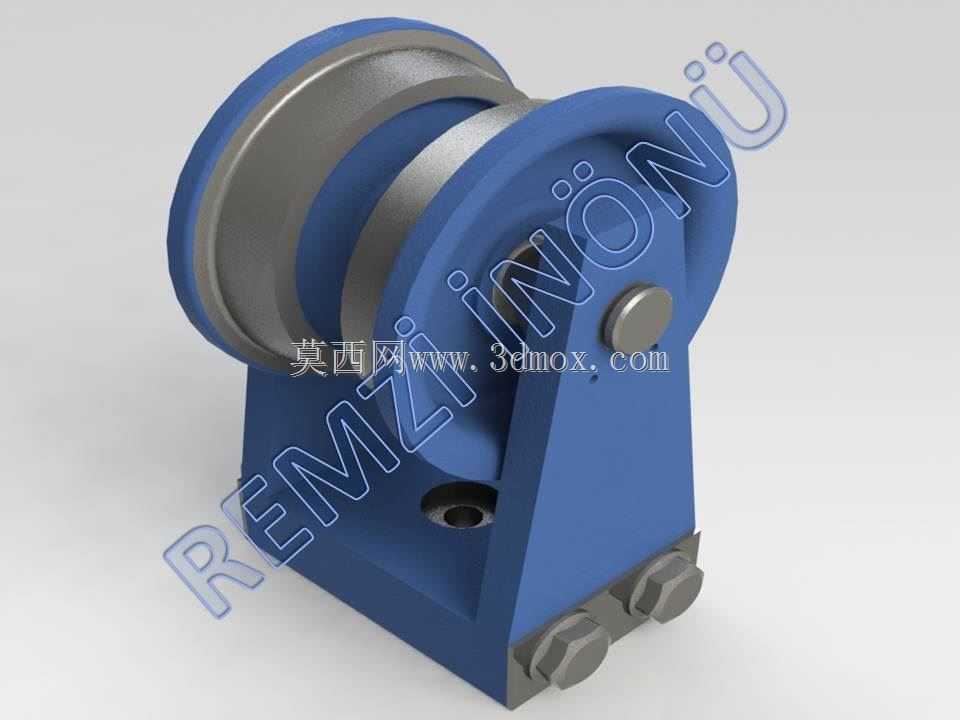

轨道行走支撑滚轮组结构设计

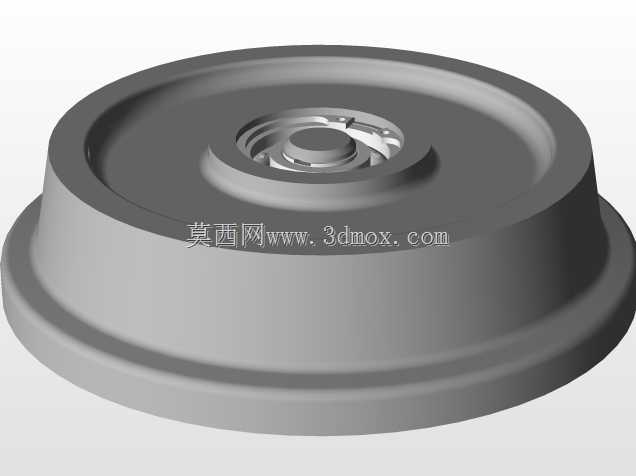

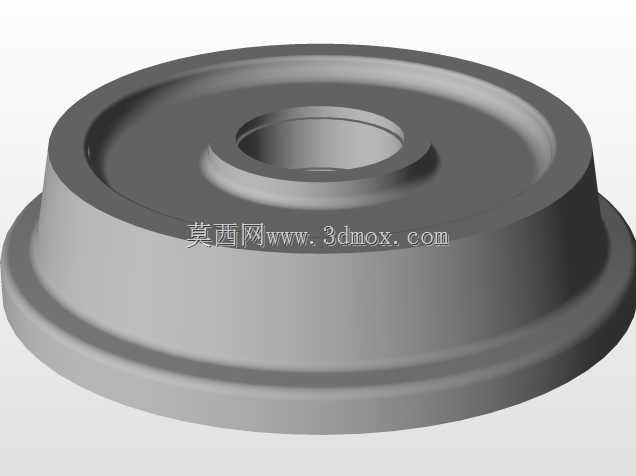

　　该轮组结构主要应用于轻型轨道输送设备、车间物料转运台车、小型起重行走机构的导向与承重场景，可适配工字钢、轻型方轨等常见轨道截面，承担设备沿轨道方向的直线行走承载与侧向导向功能，避免行走过程中出现脱轨、偏磨问题。整体结构采用分体式设计思路，轮体与安装支座独立加工后通过销轴装配，既降低了单个零件的加工难度，也便于后期易损件的更换维护，轮体磨损后仅需拆卸销轴即可完成轮体替换，无需整体更换支座，有效降低现场运维成本。轮体采用双轮缘结构设计，轮缘内侧与轨道侧面预留合理配合间隙，既可以约束轮体沿轨道方向的行走轨迹，抵消行走过程中产生的侧向力，也能避免间隙过小导致的卡滞、啃轨问题，轮面做了适配轨道顶面的弧度处理，接触应力分布更均匀，

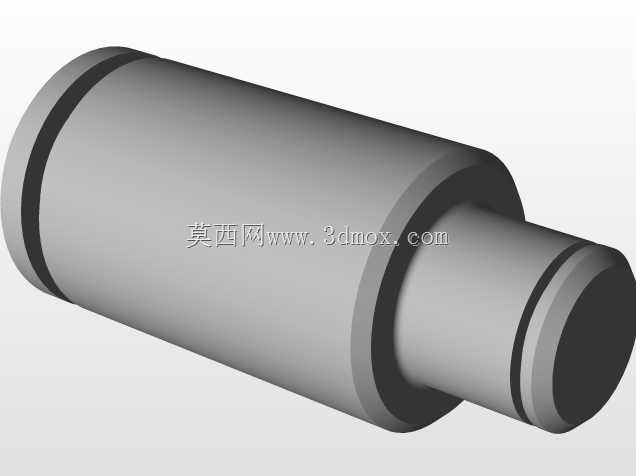

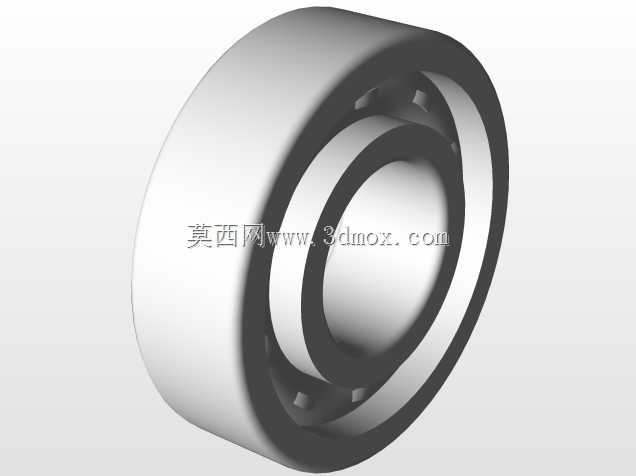

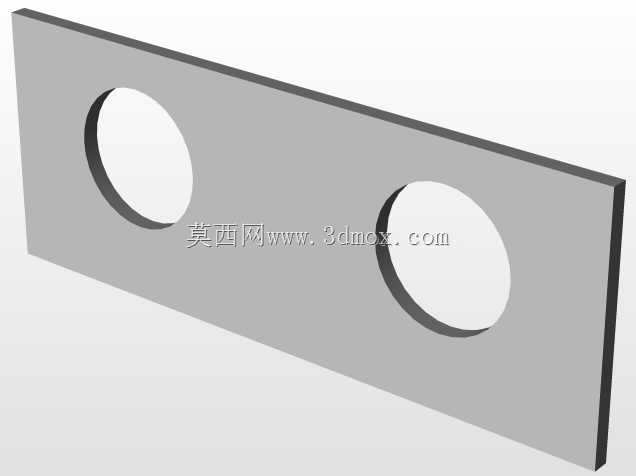

　　可延长轮体的使用寿命。安装支座采用L型折弯焊接结构，底部设置两个对称的安装沉孔，可通过螺栓直接固定在行走设备的底架上，安装孔位采用长圆孔设计，允许安装时进行小范围的位置调整，抵消机架加工带来的装配误差，支座上部设置销轴安装孔，孔内可加装铜套或者自润滑轴承，降低轮体转动时的摩擦阻力，减少运行噪音。设计过程中重点考虑了受力传递路径，轮体承受的垂直载荷通过销轴传递到支座立板，再通过支座底板分散到设备底架上，立板与底板之间设置加强筋结构，避免重载情况下立板出现变形，销轴端部设置轴向限位结构，防止设备运行过程中销轴窜动脱出。整体安装边界紧凑，支座底板的安装孔距适配常见的小型设备底架型材规格，轮体直径与轮缘宽度匹配常用的轻型轨道参数，无需额外改动机架结构即可完成替换安装，轮组的转动阻力小，侧向导向精度高，可满足低速、中轻载工况下的轨道行走需求，在自动化仓储输送线、车间过跨台车、小型龙门移动机构中都有广泛的应用空间。
