DIN6443标准弹性筒夹结构设计

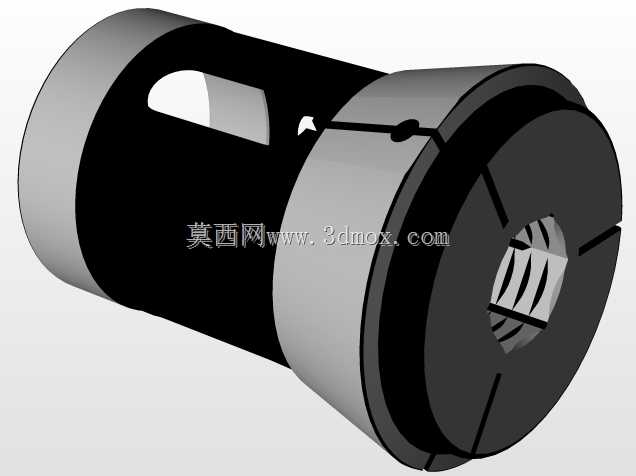

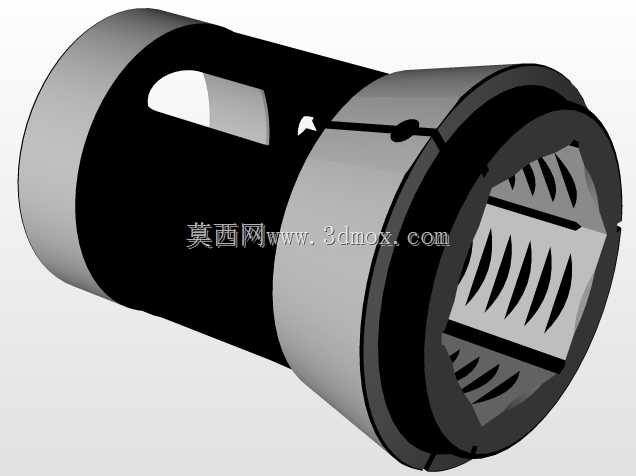

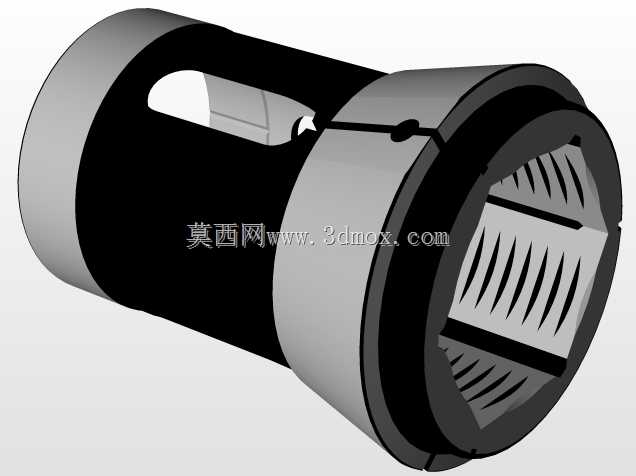

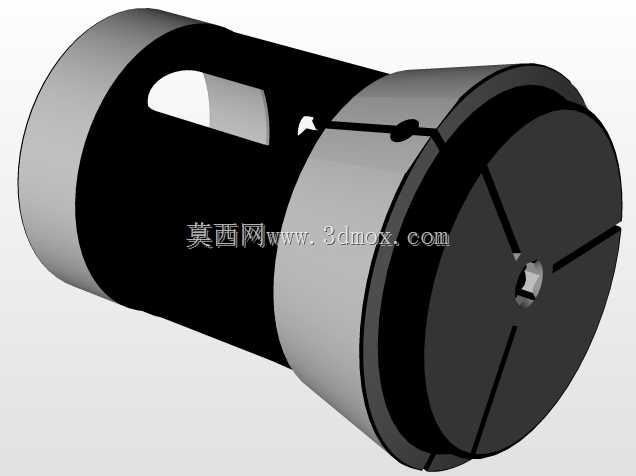

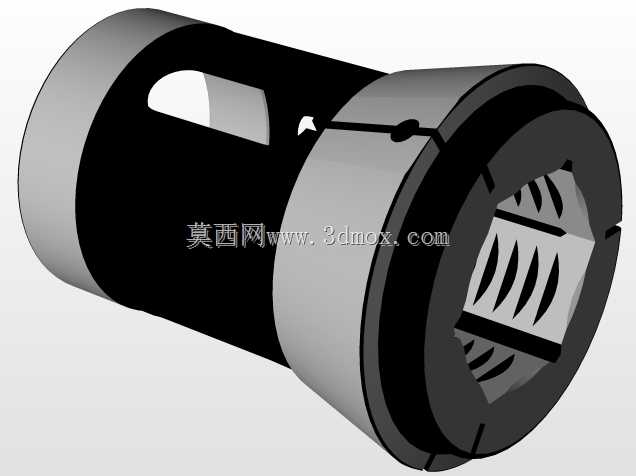

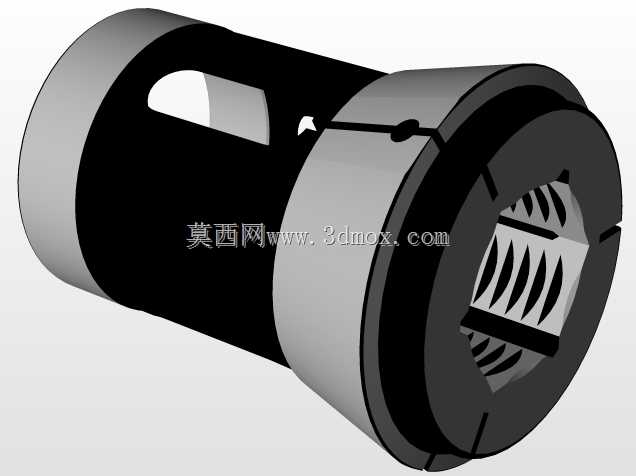

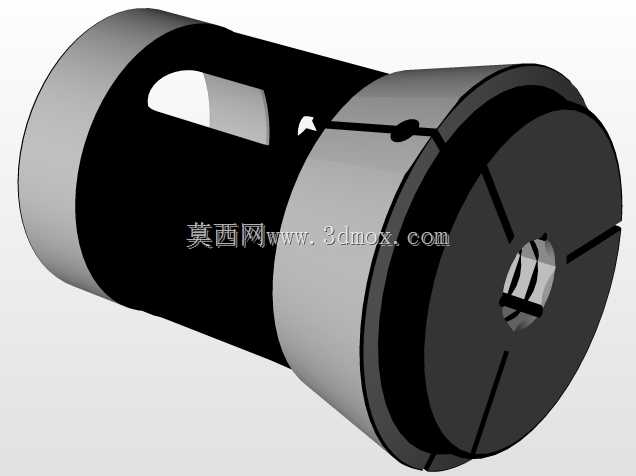

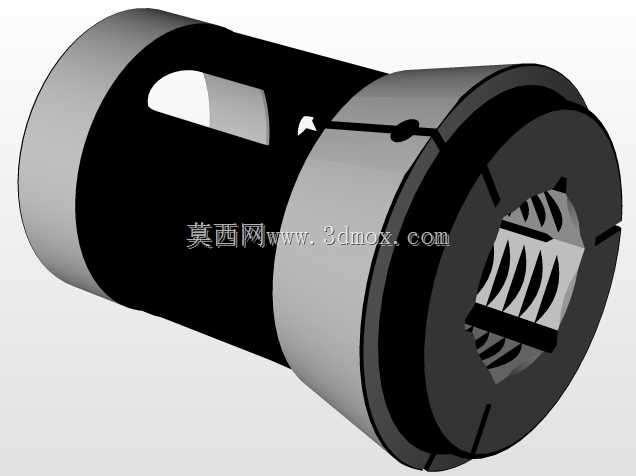

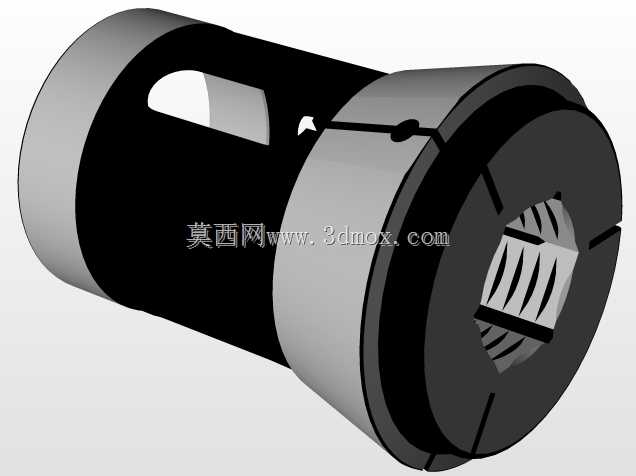

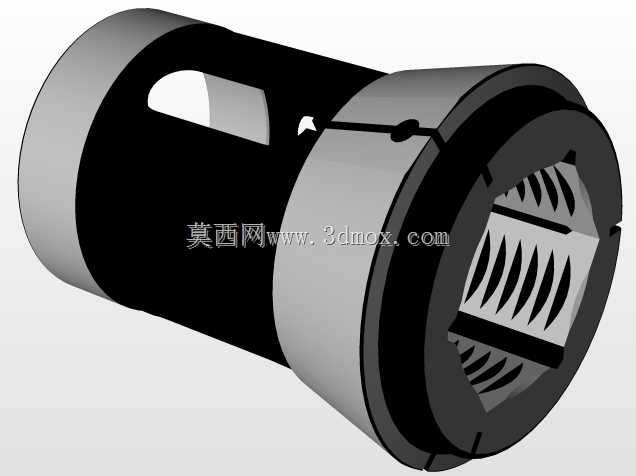

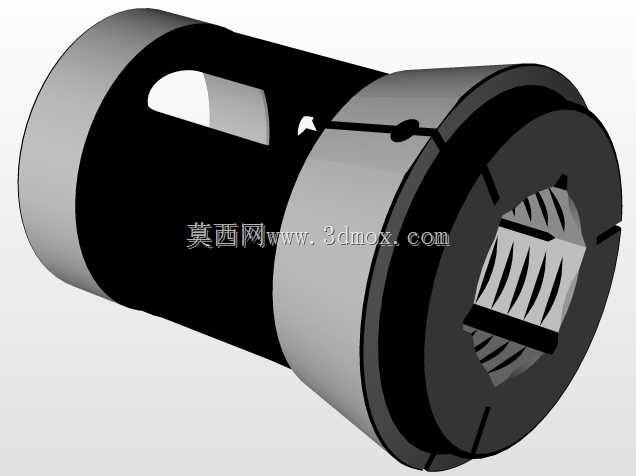

　　这款弹性夹头遵循DIN6443标准设计，主要适配各类金属切削机床的主轴装夹需求，在钻床、铣床、攻丝机、加工中心的刀具装夹场景中应用广泛，也可用于小型工装的工件定位夹紧环节，是机加工领域实现刀具或工件快速同轴装夹的核心元件。从结构设计来看，该夹头采用整体弹性开槽结构，本体选用合金结构钢作为基材，头部开设均匀分布的轴向收缩槽，槽型延伸至夹头中部弹性变形区，当夹头受到轴向锁紧力作用时，开槽段会产生均匀的径向收缩变形，从而抱紧内孔中的刀具柄部或工件外圆，保证装夹的同轴度与夹紧力均匀性，避免装夹偏摆导致的加工精度超差问题。夹头的外锥面与配套的锁紧螺母内锥面匹配，锥度采用标准自锁锥角设计，锁紧过程中锥面配合可自动定心，

　　同时将轴向锁紧力高效转化为径向夹紧力，无需额外施加过大的锁紧力矩即可获得足够的夹持力，也能减少反复装夹过程中锥面的磨损，延长夹头的使用寿命。夹头内孔设计有防滑齿纹结构，针对光滑圆柱柄的刀具或工件，齿纹可增大接触摩擦力，避免大切削负载下出现刀具打滑、窜动的问题，齿纹的分布角度与深度经过匹配计算，既保证足够的摩擦系数，又不会在刀具柄部留下过深的压痕，影响刀具的重复装夹精度。从安装边界来看，该夹头的外圆轮廓、总长度、锥面尺寸均严格遵循DIN6443标准的尺寸规范，可直接适配同标准的ER型刀柄、主轴夹座，无需额外修改安装接口，夹头的收缩范围覆盖8-52mm的直径区间，可适配该尺寸段内不同直径的直柄刀具、圆棒类工件，减少了工装更换的频次，

　　适配多品种小批量的机加工生产场景。在实际使用过程中，该夹头的弹性变形区经过应力优化设计，开槽末端设计有应力释放孔，避免反复收缩扩张过程中出现应力集中导致的开裂问题，夹头整体经过热处理硬化处理，工作表面硬度达到工装夹具的使用要求，内孔与外锥面的同轴度公差控制在微米级，可满足高速切削场景下的动平衡要求，减少主轴高速运转时的振动，提升加工表面质量与刀具寿命。
