快换式多工位通用工装连接定位装置

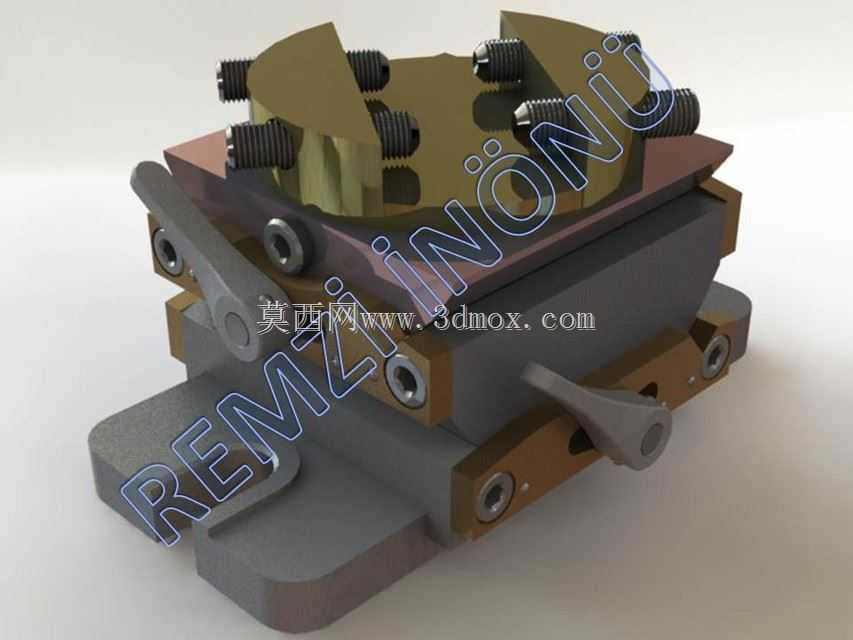

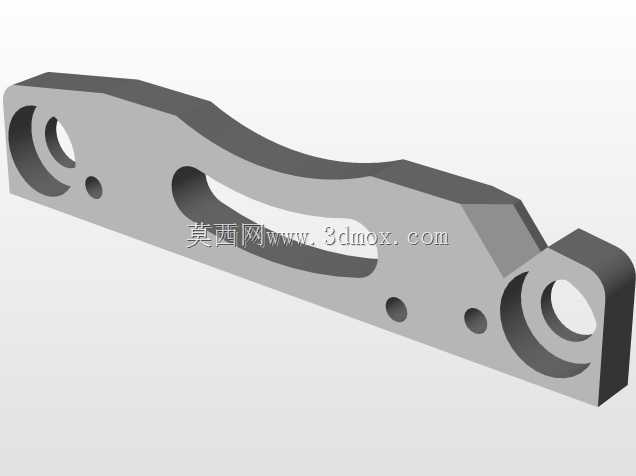

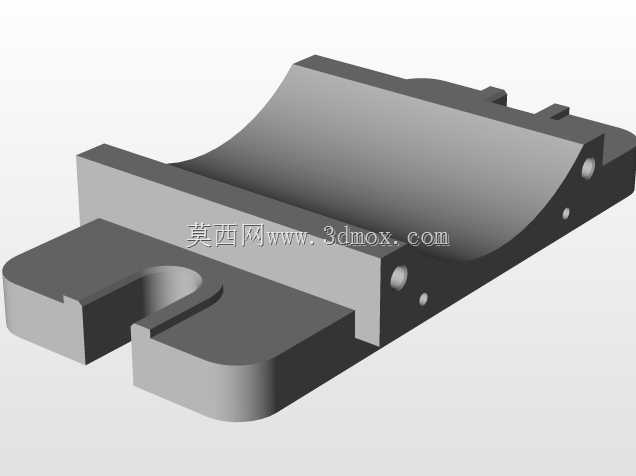

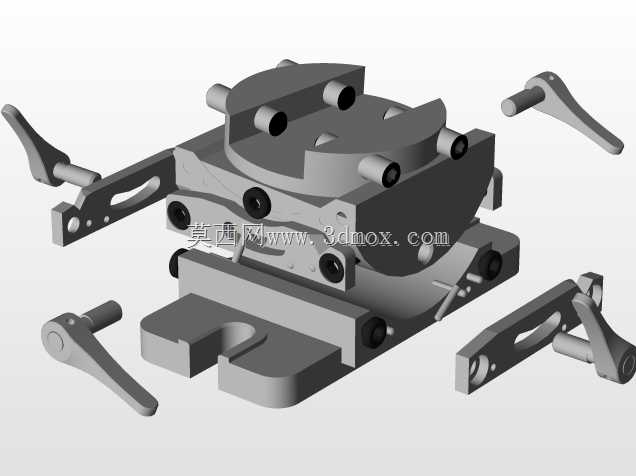

　　这套连接装置主要面向多品种小批量机加工、工装快换场景设计，解决传统工装换型时定位校准耗时长、重复装夹精度差的痛点，在普通铣床、磨床、小型加工中心的工位切换，以及检测工位的工件快速装夹场景中都能适配。装置整体采用分层叠装结构，底部为带定位键槽的安装基座，可直接匹配机床工作台标准T型槽的安装间距，基座两侧设置的快压手柄采用偏心凸轮锁紧原理，扳动角度控制在90度即可完成锁紧或释放动作，无需额外工具辅助操作，单次换型操作时间可控制在30秒以内。中间层为角度微调滑台结构，配合燕尾导向面实现小范围的位置补偿，导向面的配合间隙可通过侧边的紧定螺钉调整，长期使用出现磨损后可快速补偿间隙，无需整体更换部件。上部的装夹模块采用圆周均布的紧定螺钉结构，

　　可适配不同直径的圆柱类工装接柄，也可通过更换不同规格的定位垫块，适配方形、异形工装的装夹需求，装夹时螺钉端部采用硬质合金镶头，避免反复锁紧造成的接触面压痕变形，保证长期装夹的接触刚性。设计过程中优先考虑了安装边界的兼容性，基座的安装孔距采用行业通用的孔位标准，可直接替换传统的螺栓压紧式工装连接座，无需对原有工作台进行二次加工。装置的各运动部件均设计了防尘结构，滑台配合面设置了防尘挡边，可阻挡加工过程中的切屑、切削液进入配合间隙，减少日常维护的频次。锁紧手柄的操作位置设置在装置的前侧与左侧，符合操作人员的常规操作习惯，装夹过程中无需探身到机床加工区域内操作，降低操作过程中的安全风险。整套装置的受力路径经过优化，

　　锁紧力直接传递到基座安装面，避免了悬臂结构带来的刚性不足问题，在承受铣削加工的径向切削力时，整体形变量可控制在0.02mm以内，满足半精加工、精加工的装夹精度要求。上部装夹面预留了标准的螺纹孔位，可扩展安装定位销、压板等辅助装夹元件，适配更多特殊形状工件的装夹需求，无需额外制作过渡连接板。
