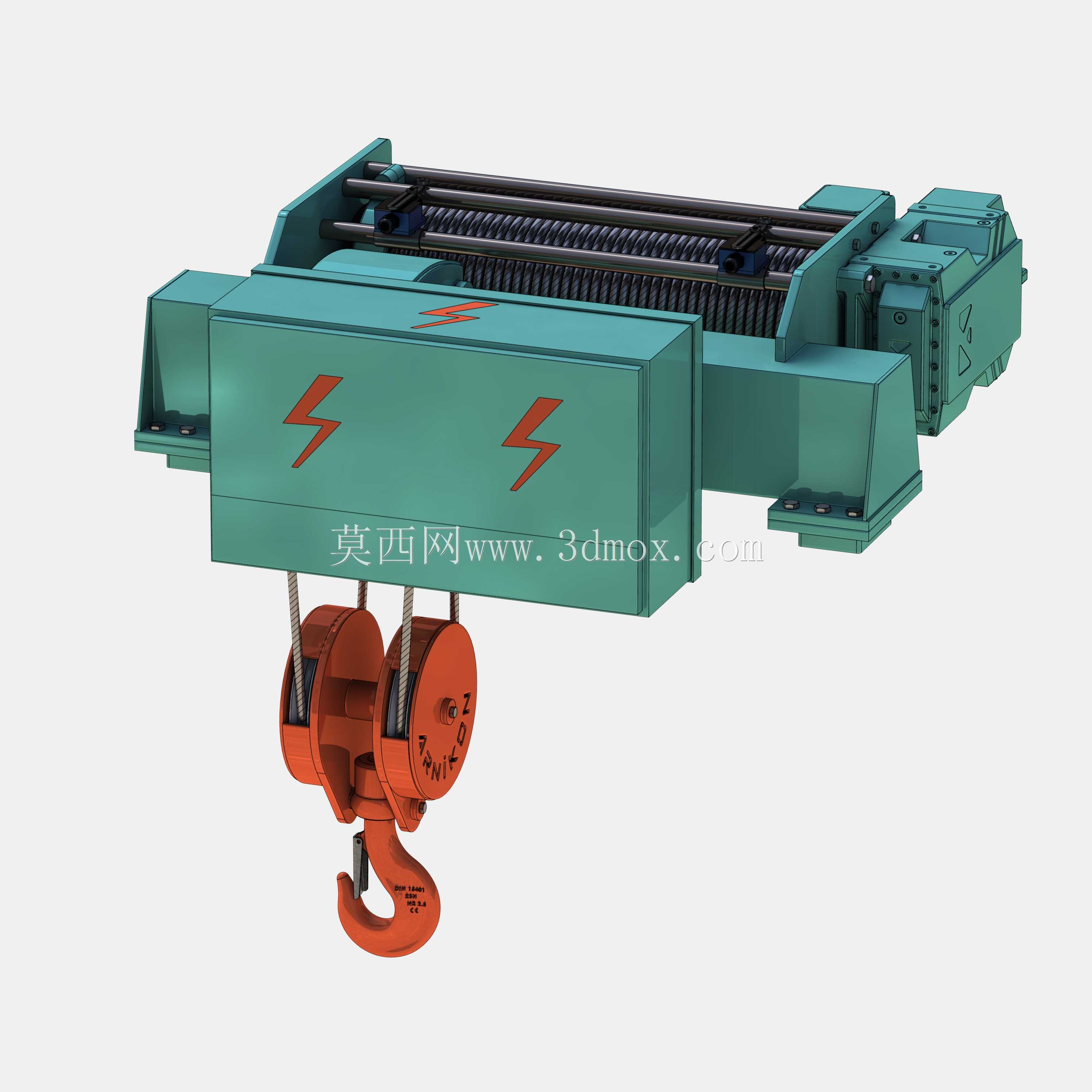

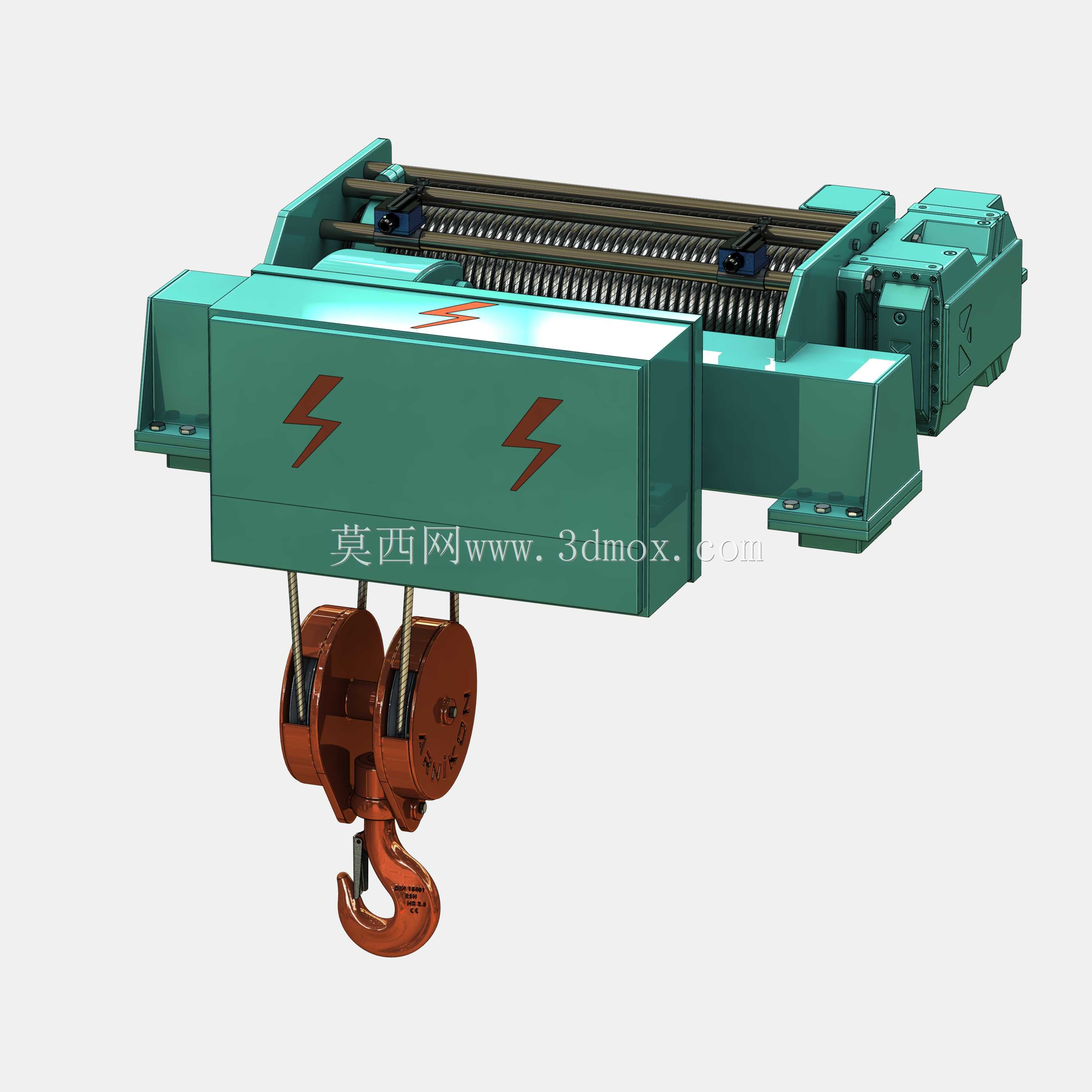

双梁配套电动钢丝绳起重葫芦结构

　　该款起升设备主要适配双梁桥式、门式起重机的小车架安装场景，可覆盖车间内重型工件转运、货场成件物资装卸、生产线工位定点调运等常规起重作业需求，作为起重设备的核心起升执行单元，承担重物的垂直升降动作输出。从结构设计逻辑来看，整体采用模块化排布思路，卷筒组件沿设备长度方向居中布置，驱动电机与减速机构分置卷筒两端，既平衡了整机自重分布，也能让起升载荷直接沿卷筒轴线传递至两侧端梁安装座，避免偏载带来的结构附加应力。卷筒表面加工有匹配钢丝绳直径的螺旋绳槽，可保证多层缠绕时钢丝绳排布规整，减少乱绳、咬绳带来的钢丝绳磨损问题，延长易损件更换周期。下方吊钩组采用双滑轮倍率设计，可根据额定起重量需求调整钢丝绳缠绕倍率，兼顾起升速度与载荷承载能力，

　　吊钩头部配备防脱棘爪，避免吊索具从钩口意外滑脱，符合起重作业安全规范要求。设备外壳采用钢板折弯焊接成型，表面做防锈涂装处理，壳体上预留的电气警示标识可提醒现场运维人员注意高压带电风险，接线腔与传动腔做密封分隔处理，可适配普通车间内的多尘作业环境，避免粉尘侵入传动部件加剧磨损。安装边界方面，设备两侧的安装支座预留有标准螺栓连接孔位，可直接匹配通用双梁小车的安装基面，无需额外做安装面改制，整机横向、纵向尺寸均按通用吨位双梁起重机的小车预留空间设计，安装时仅需校准卷筒轴线与大车运行方向的垂直度，即可保证起升过程中钢丝绳不与周边结构产生干涉。设计过程中对吊钩的上下极限行程做了结构限位预留，卷筒两端设置有挡绳板与行程触发结构，可配合电气限位装置避免吊钩冲顶、过放等误操作带来的设备损坏，传动部件的润滑通道均预留有外部注油点，日常运维时无需拆解主体结构即可完成润滑脂加注，降低现场维护工作量。
