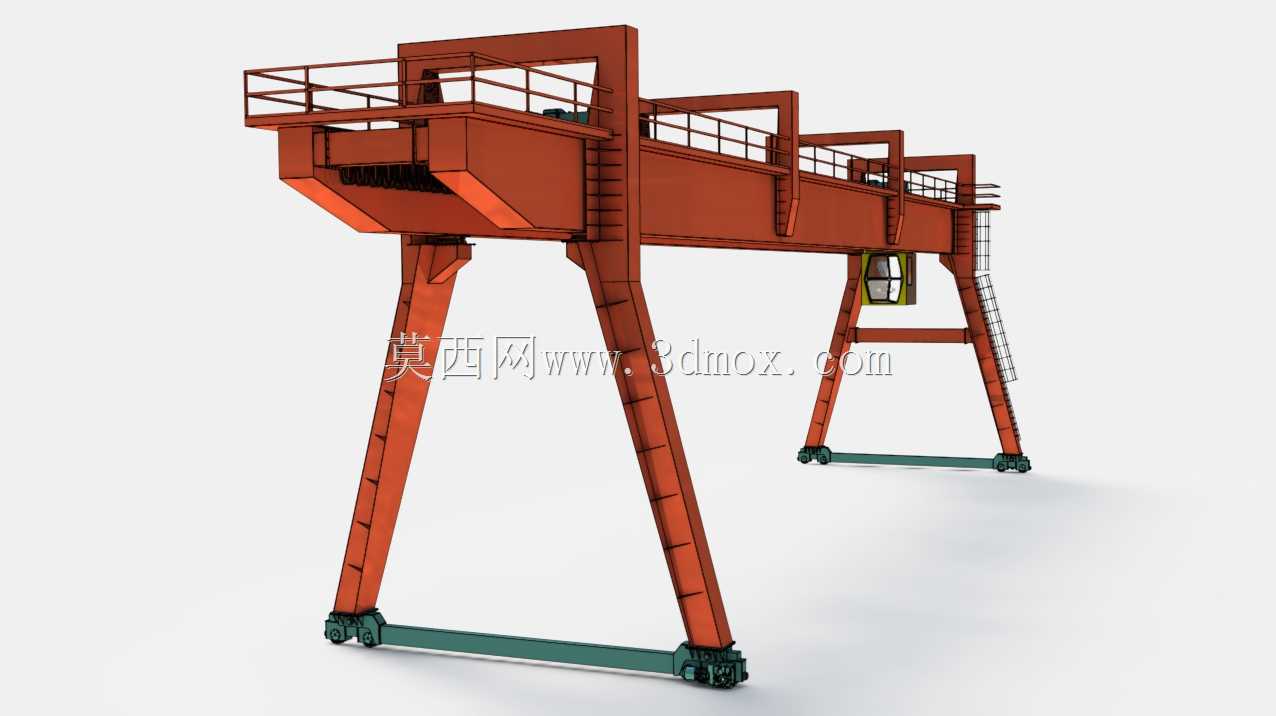

2x30吨双梁龙门吊起重设备结构设计

　　该双梁龙门起重设备主要面向露天货场、铁路货站、港口散杂货堆场、大型钢结构预制场等场景的重载物料转运作业，可覆盖单吊点30吨额定载荷的长形构件、重型设备、集装箱散货组的吊装与短距离移位需求，双吊点协同作业时可完成大跨度重型工件的平稳抬升，避免单吊点作业带来的工件形变风险。从结构设计逻辑来看，整机采用双主梁门式承力架构，主梁为偏轨箱型梁结构，相比单主梁架构具备更高的横向刚度，可适配大跨度作业区间的载荷分布要求，支腿采用变截面箱型支腿设计，下横梁与运行台车组直接连接，可将整机载荷均匀传递至轨道基础，避免局部应力集中导致的基础沉降风险。主梁上方设置双起重小车运行轨道，小车可沿主梁跨度方向独立或协同移动，满足不同长度工件的吊点间距调整需求，

　　司机室设置于主梁侧方支腿附近位置，配备可视化操作视野，可直接观察吊装作业全区间的工况，避免视觉盲区带来的作业风险。设备两侧支腿设置登梯与主梁顶面检修走道，走道周边设置1.2米高防护栏杆与踢脚板，满足日常检修维护的安全作业要求，端部设置行程限位撞块与缓冲装置，可在小车、整机运行至轨道端部时触发限位保护，避免冲轨事故。从安装边界来看，整机跨度适配常规20-35米货场轨道间距，起升高度可覆盖12-18米常规堆高需求，下横梁运行台车组适配QU80型起重轨道，轮压分布符合常规货场硬化地面的承载要求，无需额外做特殊基础加固即可适配多数既有货场的轨道条件。建模过程中对各承力节点的连接结构做了细化还原，包括主梁与支腿的法兰连接节点、

　　支腿与下横梁的焊接过渡结构、小车架的滑轮组排布、运行机构的减速机组装位置均做了等比例还原，可直接用于结构受力仿真分析、作业干涉校验、新员工设备结构认知教学等场景，也可作为同类型起重设备改型设计的基础参考模型，调整跨度、起升高度参数即可快速衍生出不同参数规格的同系列设备方案。
