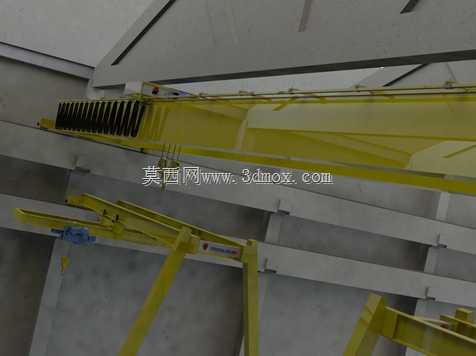

厂房用悬挂式单梁起重吊运设备结构

　　该起重设备主要面向室内生产厂房、仓储库区的固定跨距物料转运场景，适配常规机加工车间、成品件仓储区的定点吊装需求，可覆盖跨距内全范围的重物移位作业，替代传统人工搬运完成大重量工件、料箱、工装的位置调整，也可配合生产线完成工序间的工件周转，减少人工搬运的劳动强度与安全风险。从结构设计来看，设备采用单梁主梁作为核心承载构件，主梁沿厂房立柱架设的轨道方向布置，两端通过端梁行走机构与轨道配合，可实现沿厂房长度方向的纵向移动，主梁上配套的电动葫芦起升机构可沿主梁翼缘完成横向移动，配合起升卷扬机构的垂直升降动作，可覆盖作业范围内三维空间的任意点位吊运需求。设计阶段优先考虑了厂房安装的边界适配性，主梁截面采用箱型焊接结构，在保证整体抗弯、

　　抗扭刚度的前提下控制自重，降低对厂房立柱、轨道基础的载荷要求，端梁行走轮组采用可调间隙的安装结构，可适配不同公差范围的厂房轨道安装精度，避免运行过程中出现卡滞、啃轨问题。设备的起升机构配套了多重安全限位结构，包括起升高度上限位、行走行程两端限位，可避免操作失误导致的机构冲顶、脱轨风险，主梁上预留的线缆拖链安装位，可规整排布起升机构的供电、控制线缆，避免运行过程中线缆拖拽磨损。从安装边界来看，设备整体安装高度适配常规层高6至12米的标准工业厂房，轨道铺设时需保证两侧轨道的平行度、水平度公差在允许范围内，端梁与轨道的配合间隙可根据实际安装情况微调，起升机构的最低作业高度可根据厂房地面的设备布置情况调整起升限位，

　　避免吊运过程中重物碰撞地面设备。主梁的腹板、翼缘板焊接位置均做了应力释放处理，减少长期重载作业下的结构变形，行走轮采用耐磨合金材质，降低长期运行的磨损量，减少日常维护的频次。该结构可适配不同额定起重量的吊运需求，通过调整主梁截面厚度、起升机构功率即可覆盖不同载荷等级的作业场景，也可根据厂房的实际跨距调整主梁长度，无需大幅改动整体结构形式，适配性较强。
