港口70吨级双梁龙门起重设备结构

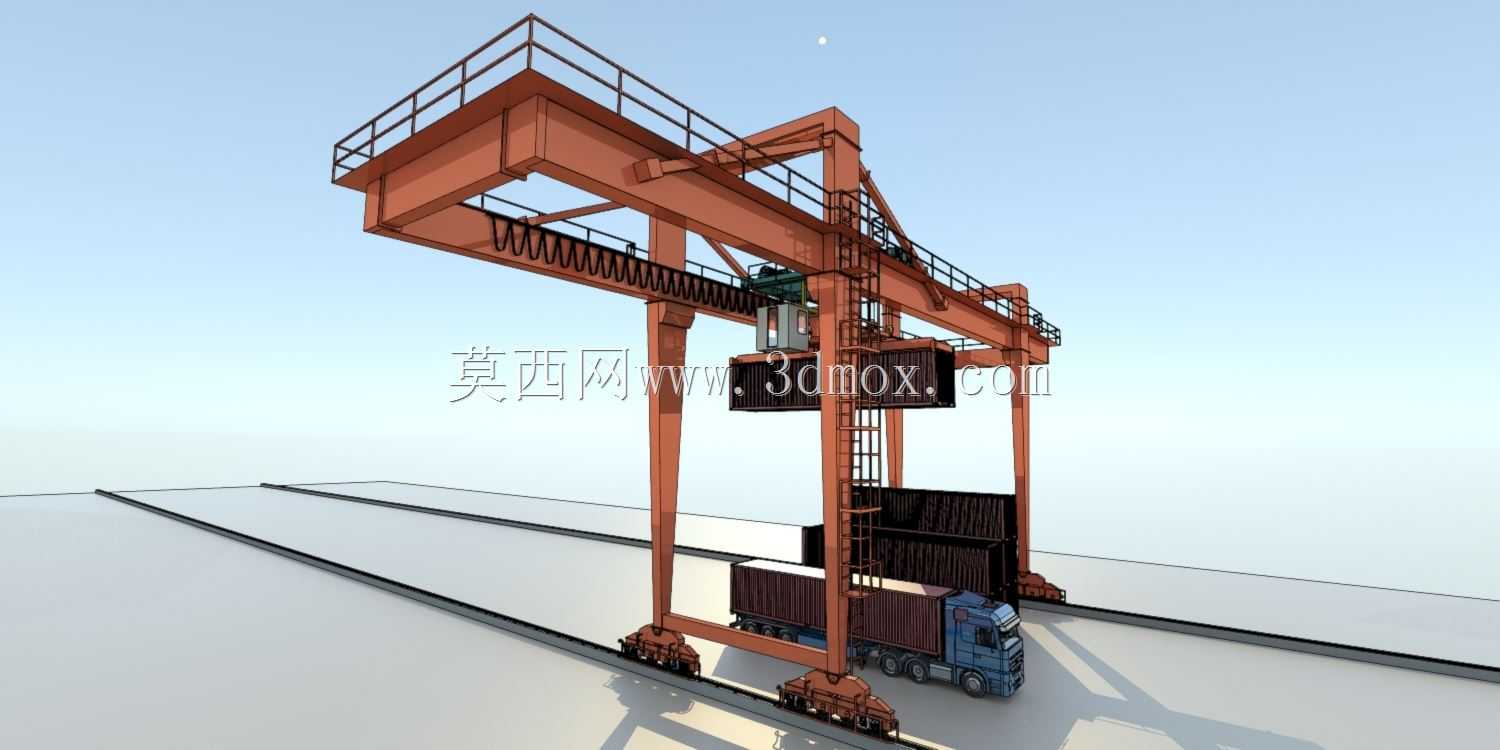

　　这款双梁龙门起重设备主要面向港口集装箱堆场的装卸转运场景，适配标准海运集装箱的装卸、堆垛、场内转运作业需求，额定最大起重量可达70吨，可覆盖常规重箱、双箱联吊的作业工况。设备采用双主梁门式结构，两支腿沿堆场铺设的轨道纵向运行，起重小车沿主梁上的轨道横向移动，整体作业覆盖范围可对应堆场指定箱区的堆存位，无需额外铺设复杂的地面承载结构，适配港口堆场硬化地面的轨道安装条件。从结构设计逻辑来看，双主梁的截面采用箱型焊接结构，相比单梁结构具备更高的抗弯扭刚度，可承受大吨位起吊时的动载冲击，主梁上部设置的安全护栏沿主梁全长布置，为检修人员通行提供防护；支腿与主梁的连接节点采用高强度螺栓铰接加焊接的复合形式，既保证结构连接强度，

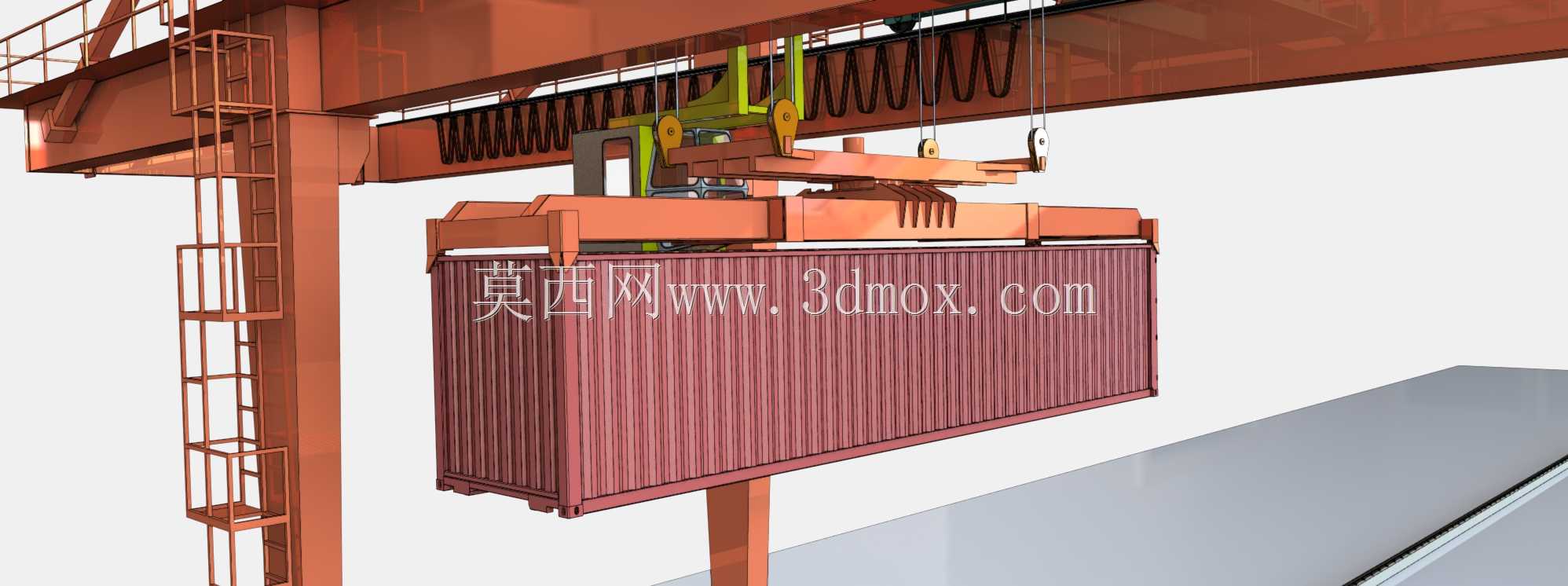

　　也可抵消部分运行过程中产生的结构形变，避免应力集中导致的焊缝开裂。设备的起升机构布置在双主梁之间的起重小车上，配套的吊具为集装箱专用伸缩吊具，可适配20英尺、40英尺标准集装箱的吊装对位，小车运行机构采用双侧驱动形式，避免单侧驱动带来的啃轨问题；大车运行机构设置在支腿底部，每个支腿配套多组行走轮组，轮压经过核算适配港口堆场轨道的基础承载能力，运行行程可根据堆场实际长度调整，两端设置行程限位与缓冲装置，防止越轨脱线。安装边界方面，设备的轨距、起升高度可根据堆场堆存层数、通道宽度灵活调整，常规配置下可满足堆5过6的集装箱堆高需求，支腿内侧的净空宽度预留了集装箱拖挂车的通行空间，拖挂车可直接驶入两支腿之间完成装卸箱作业，无需额外调整车位。

　　爬梯沿其中一侧支腿布置，梯步采用防滑格栅板，直梯段设置护笼，直达主梁顶部的检修平台，平台周边设置踢脚板与防护栏杆，满足高空检修的安全要求。设备的供电采用电缆卷筒形式，随大车运行同步收放供电电缆，避免电缆拖拽磨损，所有走行部位的润滑点均采用集中润滑设计，减少日常维护的工作量。结构建模过程中对各部件的连接节点做了细化还原，包括主梁与支腿的连接法兰、行走轮组的安装座、小车轨道的压块、吊具的导向结构都做了等比例还原，可直接用于结构受力仿真参考、新设备方案选型演示，也可作为港口堆场布局规划的配套设备模型，验证作业通道宽度、设备转弯半径、堆存间距的合理性。
