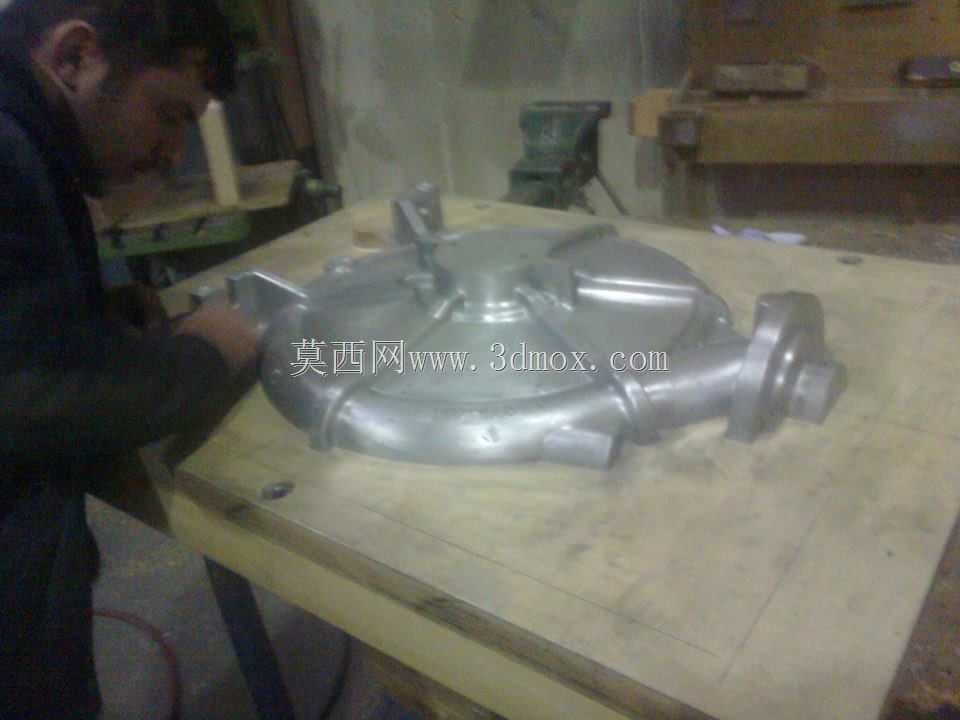

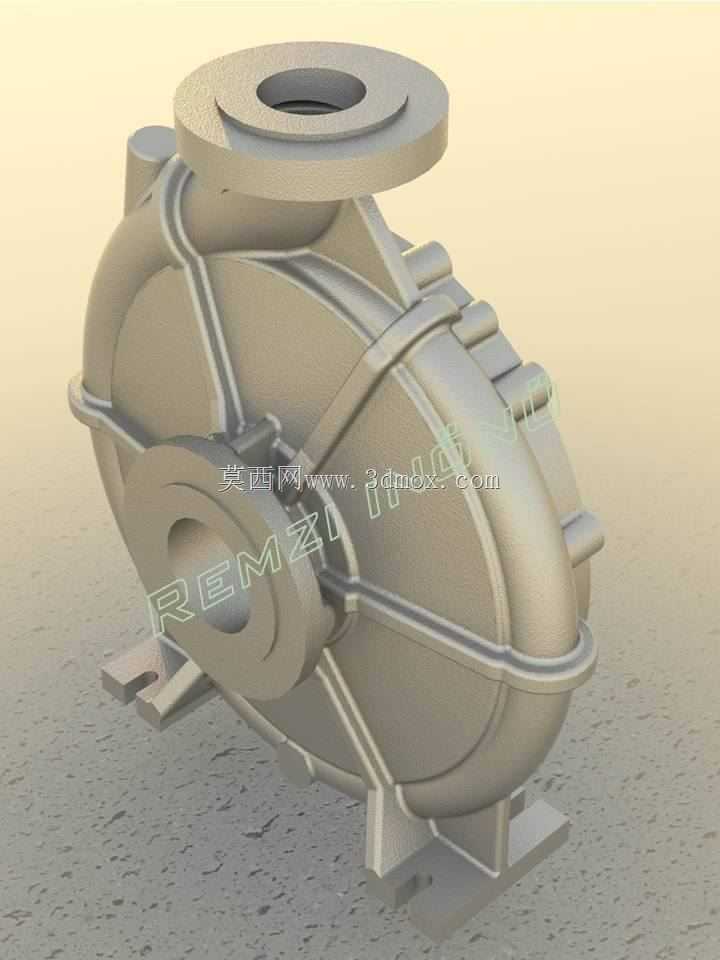

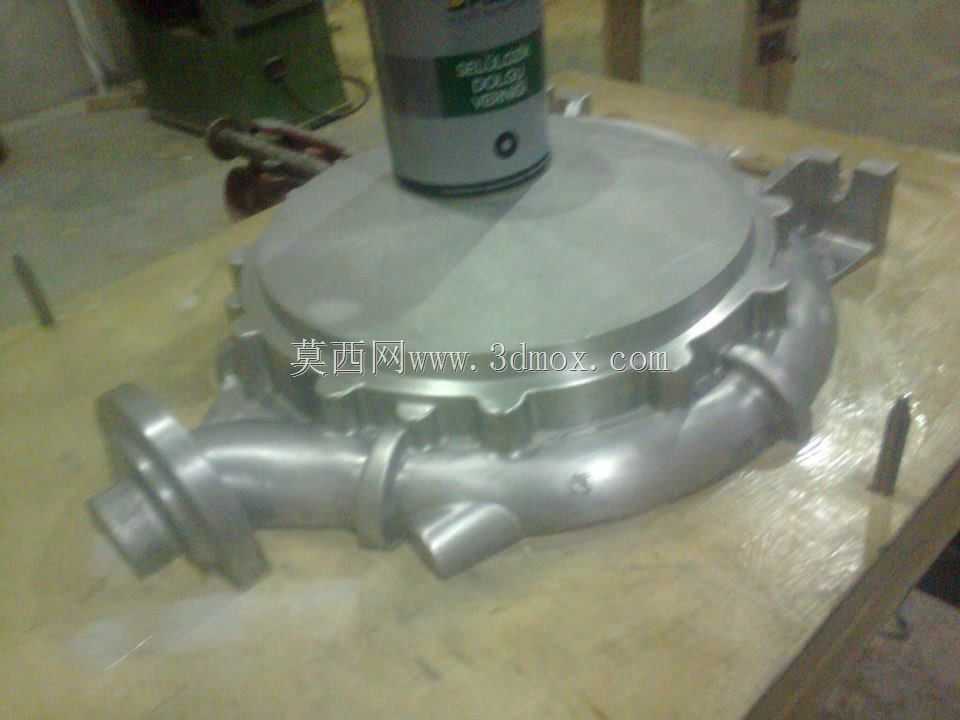

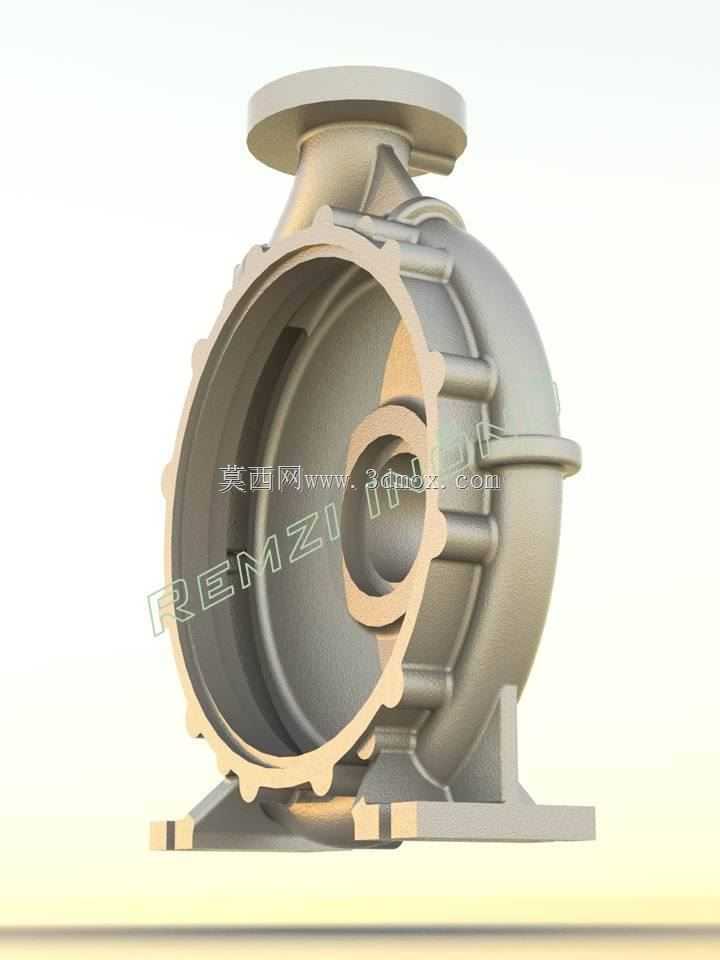

蜗壳式离心水泵金属铸件结构展示

　　这款蜗壳结构的水力输送部件，是离心泵整机的核心承压与导流构件，日常在民用供水、工业循环水系统、暖通空调水循环、轻度污废水输送场景中都能见到同结构产品的应用，其核心作用是将叶轮高速旋转甩出的流体，通过渐扩的蜗壳流道完成动能到压能的转换，最终将带压流体稳定输送到管路系统中。从结构设计逻辑来看，蜗壳的螺旋形流道截面是沿着叶轮旋转方向逐步扩大的，设计过程中需要匹配对应叶轮的出口宽度、出口安放角参数，保证流体在流道内的流速均匀变化，减少水力冲击带来的能量损失，同时蜗壳的隔舌位置角度与间隙需要反复校核，间隙过小容易在运行中出现叶轮与隔舌的摩擦碰撞，间隙过大则会造成流道内的流体回流，拉低整机运行效率。从安装边界来看，该泵体的进水口为轴向直段结构，

　　采用法兰连接形式与进水管路对接，出水口为蜗壳切线方向的锥管结构，同样采用法兰连接适配出水管道，泵体上部的圆形法兰边用于连接泵盖，预留的螺栓孔位需要和泵盖、悬架部件的安装孔位完全同轴，保证装配后叶轮与泵腔的间隙均匀，不会出现偏磨问题。泵体上预留的小凸台结构，是用于安装放水螺塞或者压力检测接口，方便设备检修时排空泵腔内的存水，或是运行时实时监测泵出口的压力参数。作为铸件类的泵体结构，建模过程中需要充分考虑铸造工艺的拔模斜度，流道部分的圆角过渡要避免锐角结构，防止铸造过程中出现应力集中导致的铸件开裂，同时壁厚要保持均匀，避免局部壁厚差过大造成铸件冷却过程中出现缩松、砂眼等缺陷，影响泵体的承压能力。这类蜗壳泵的结构设计，需要兼顾水力性能与结构强度，既要保证流道的过流效率，也要满足额定工作压力下的结构强度要求，在建模时需要对泵体的法兰连接位置、蜗壳外壁的加强筋结构做针对性的强度校核，保证设备在长期运行过程中不会出现变形、渗漏的问题。
