巴贾戈卡特童车管式车架结构设计

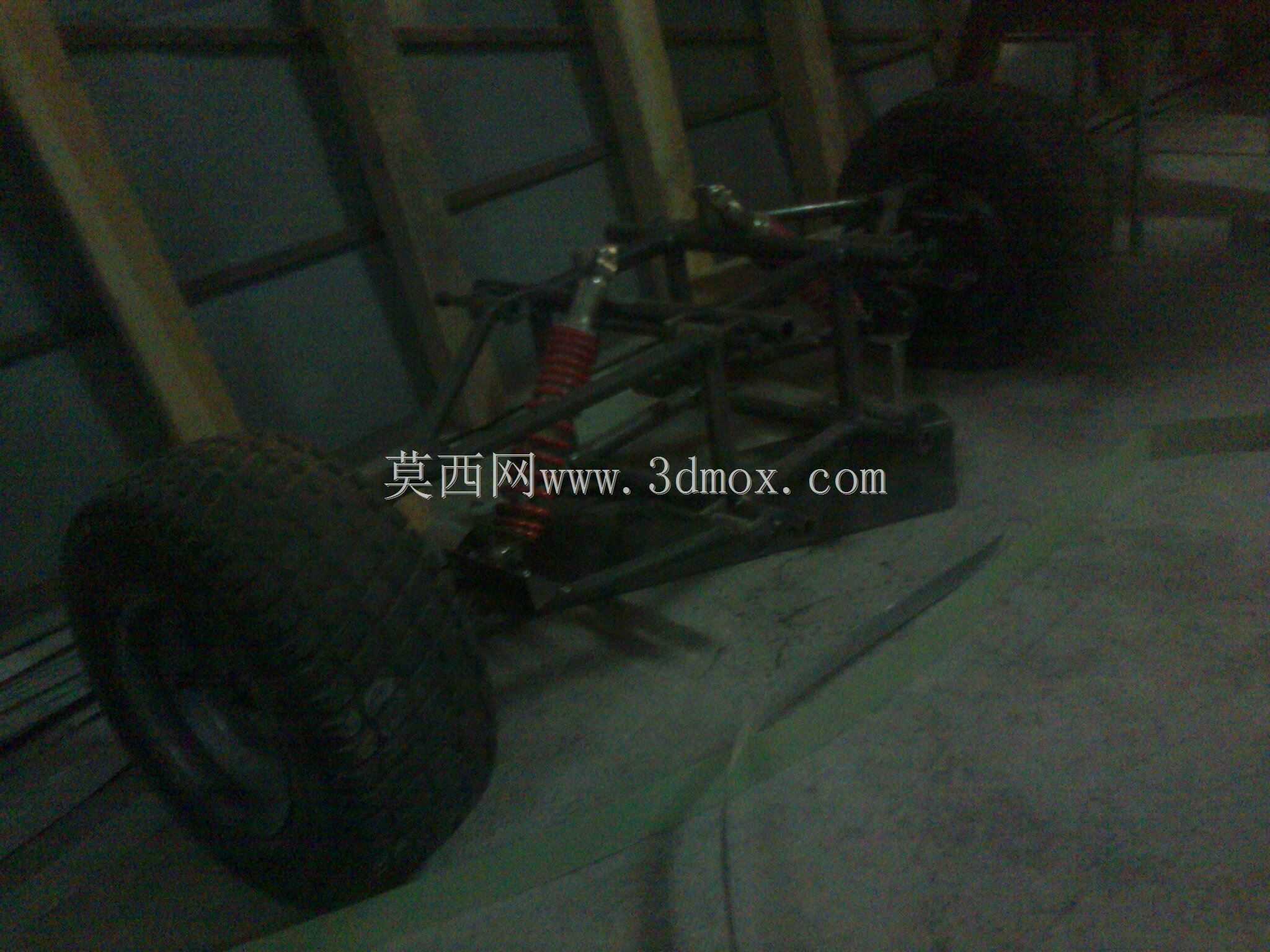

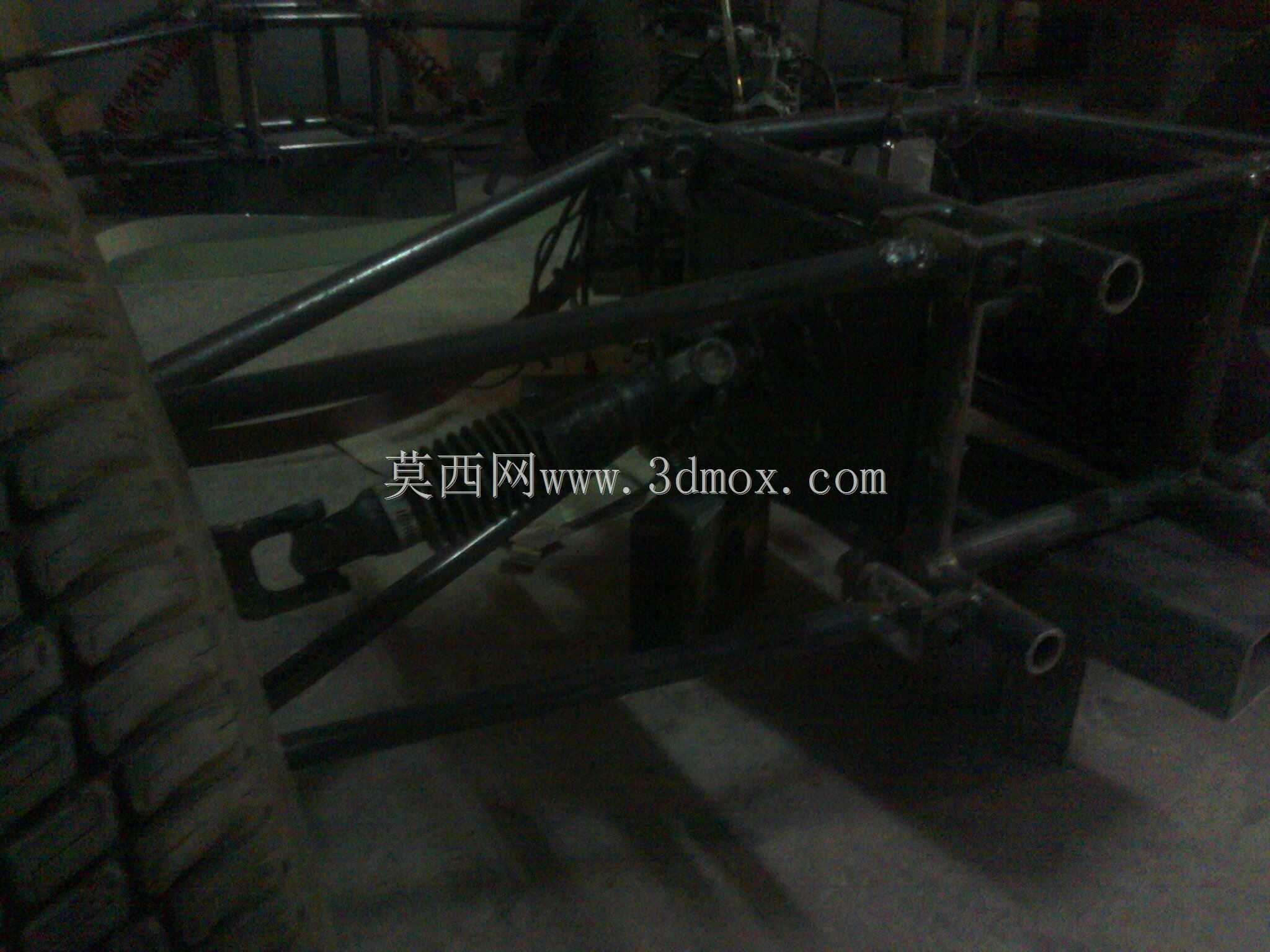

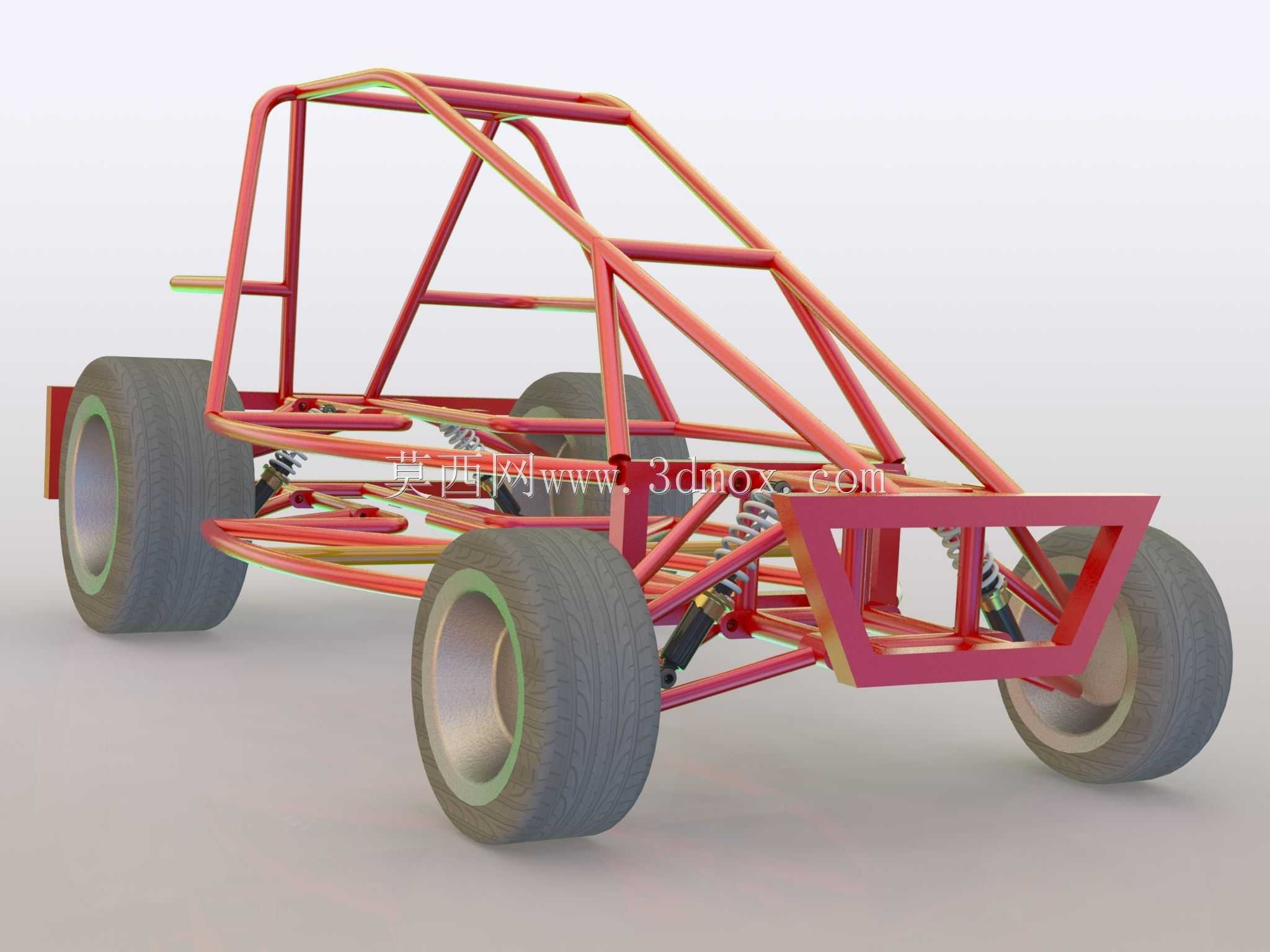

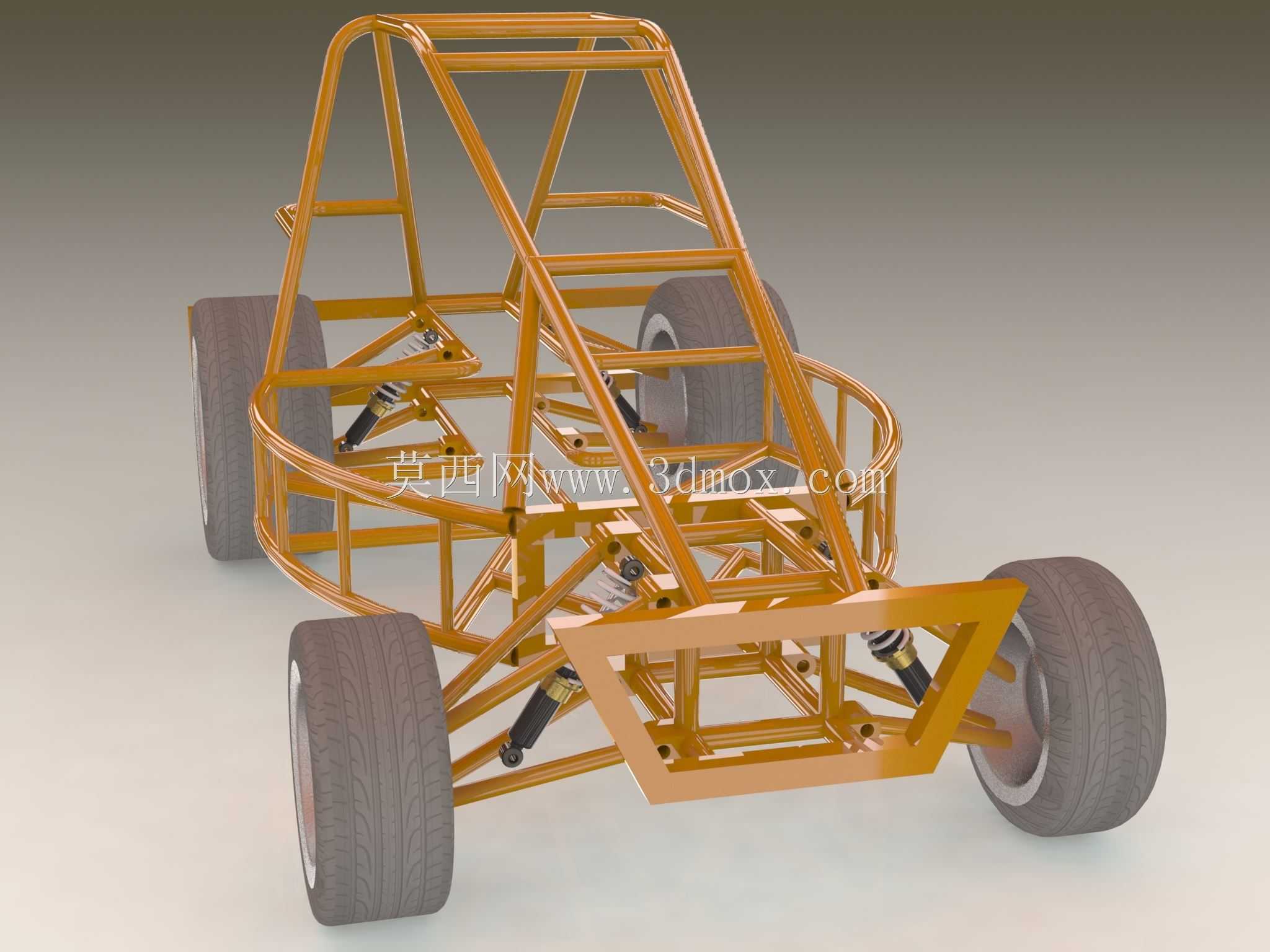

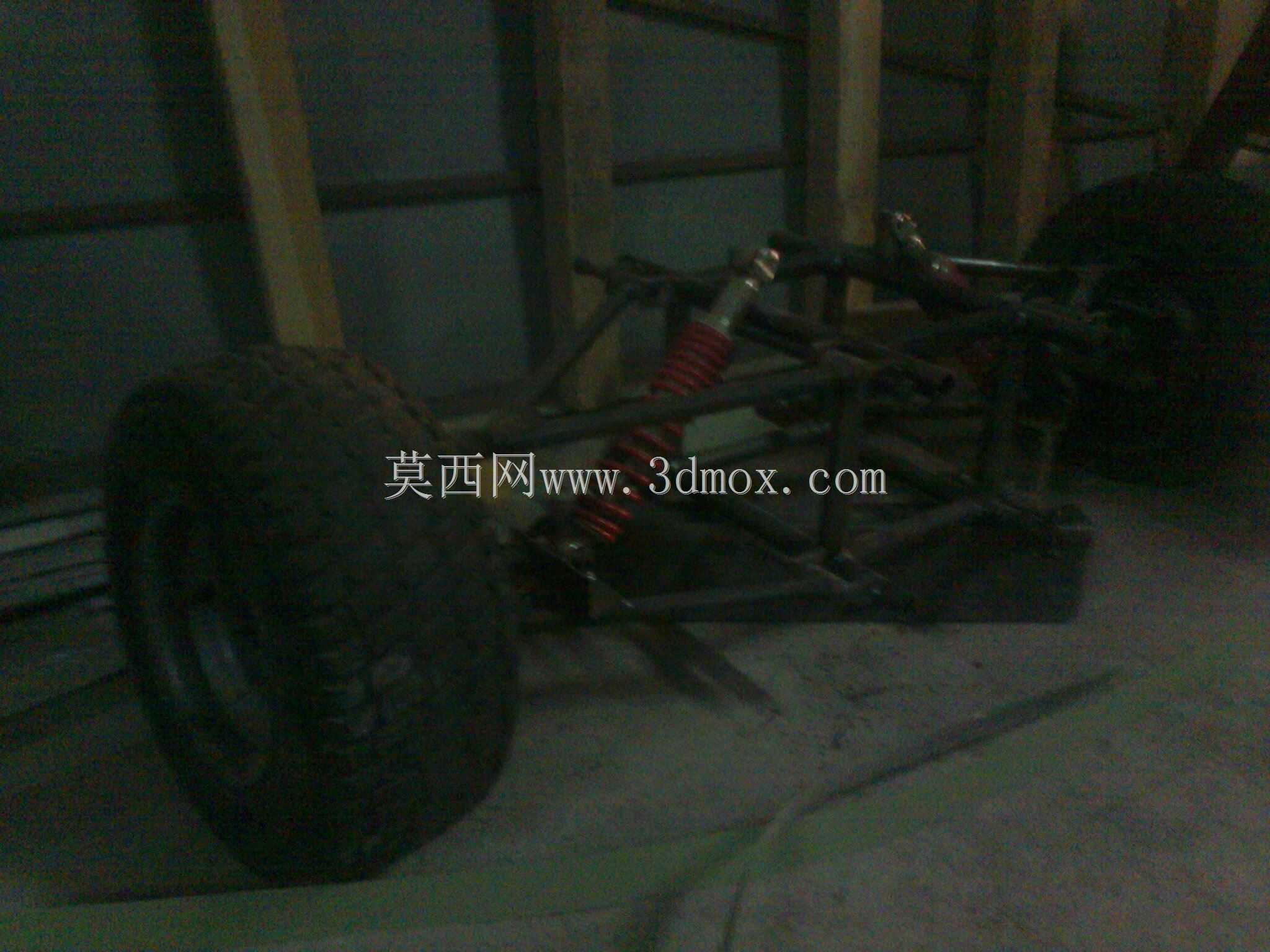

　　这款管式车架结构主要面向非道路休闲场景的小型越野童车开发，适配低龄用户户外非铺装路面的休闲驾驶需求，也可作为青少年机械实践教学的装配载体，在小型休闲游乐设备、青少年科创教具领域有明确的应用空间。整体设计围绕管式空间桁架结构展开，主承载梁采用变径圆管弯折成型，通过空间三角桁架的排布方式抵消越野工况下的多向冲击载荷，前舱预留了动力单元、转向机构的安装边界，前悬安装位匹配短行程螺旋弹簧阻尼结构，轮距设定兼顾低速行驶稳定性与转向灵活性，避免过宽轮距带来的转向阻力过大问题，也防止轮距过窄引发的侧倾风险。车架上部的防滚架结构与主承载梁采用一体化焊接设计，防滚架的顶部横梁、侧边防撞梁的排布充分考虑了驾乘人员的头部、躯干防护边界，

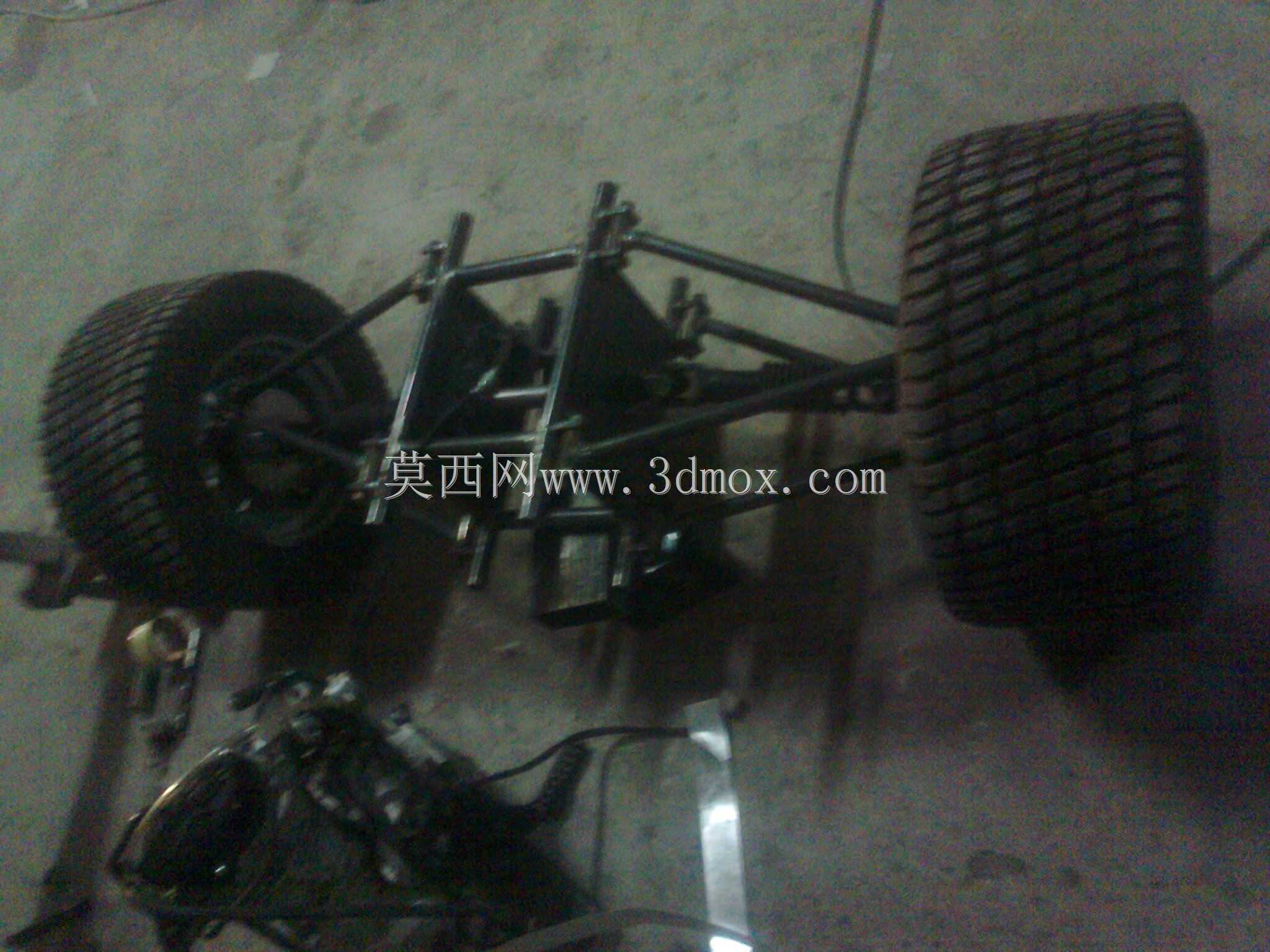

　　在发生侧翻时可通过管架的塑性变形吸收冲击能量，避免结构侵入驾乘空间。车架前部的防撞结构采用突出式三角管架设计，在正面碰撞时可率先溃缩吸能，同时预留了前护板、装饰覆盖件的安装孔位，无需二次打孔即可完成外饰件的装配。设计过程中充分考虑了管件的弯折工艺性，所有弯管位置的弯曲半径均匹配常规弯管设备的加工参数，避免过小弯折半径导致的管壁开裂、应力集中问题，各管段的连接节点均采用相贯线切割处理，保证焊接时的贴合面积，提升连接强度。车架后部预留了后轮驱动单元的安装空间，后悬安装支座的位置经过载荷校核，可承受跳跃落地时的纵向、垂向复合冲击，座椅安装位的高度经过人机工程校核，适配1.2米至1.5米身高用户的坐姿需求，

　　踏板安装位与座椅的距离预留了足够的调节空间，可根据用户腿长调整踏板位置。车架整体的离地间隙设定兼顾非铺装路面的通过性与上下车的便利性，避免离地过高导致儿童上下车困难，也防止离地过低在起伏路面出现托底问题，两侧的边梁结构同时作为脚踏的承载基础，可直接固定防滑脚踏板，无需额外增加支撑结构。
