重型商用车双驱动桥悬挂结构设计

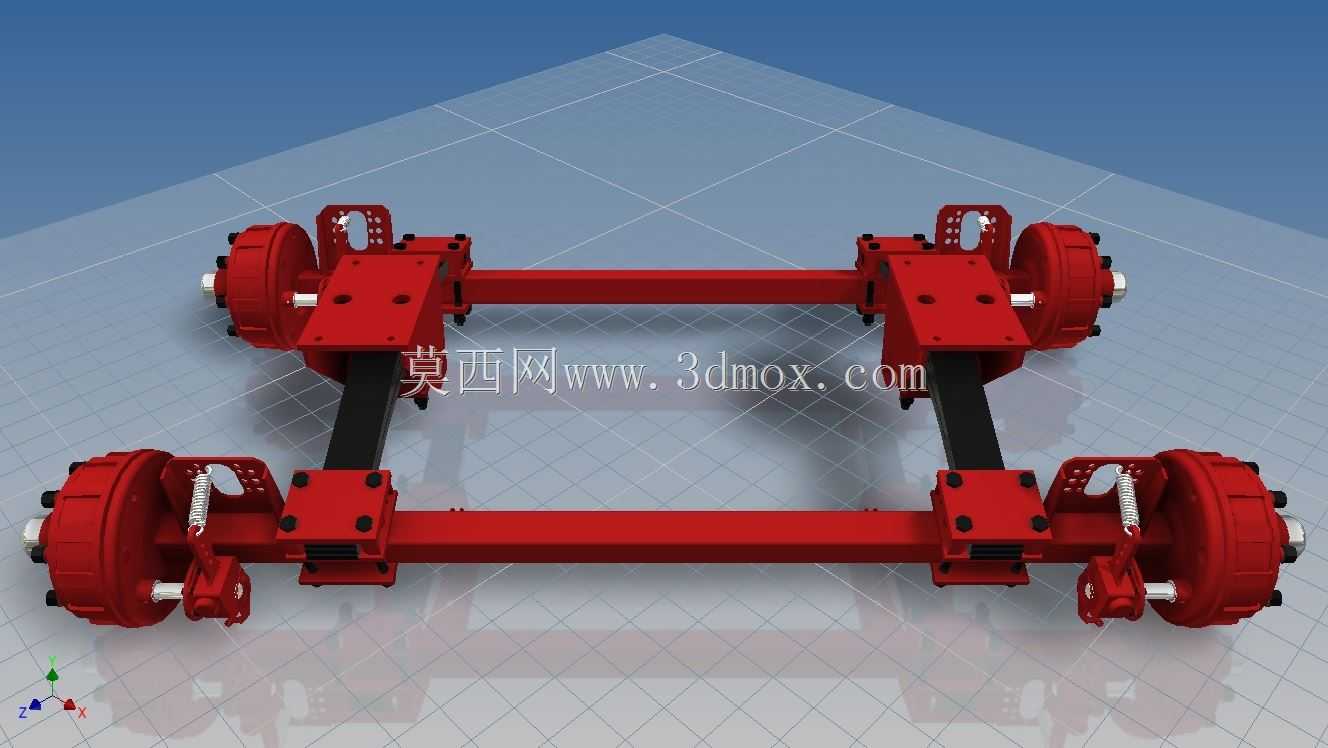

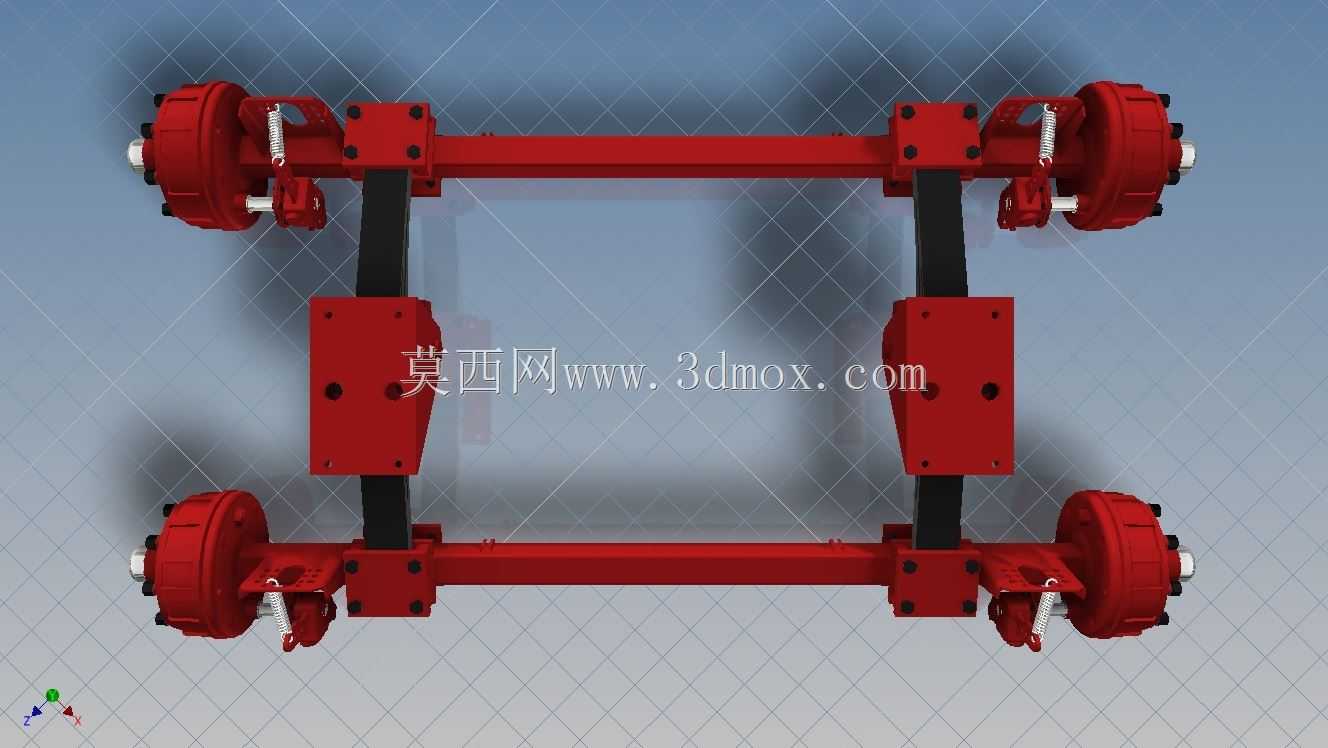

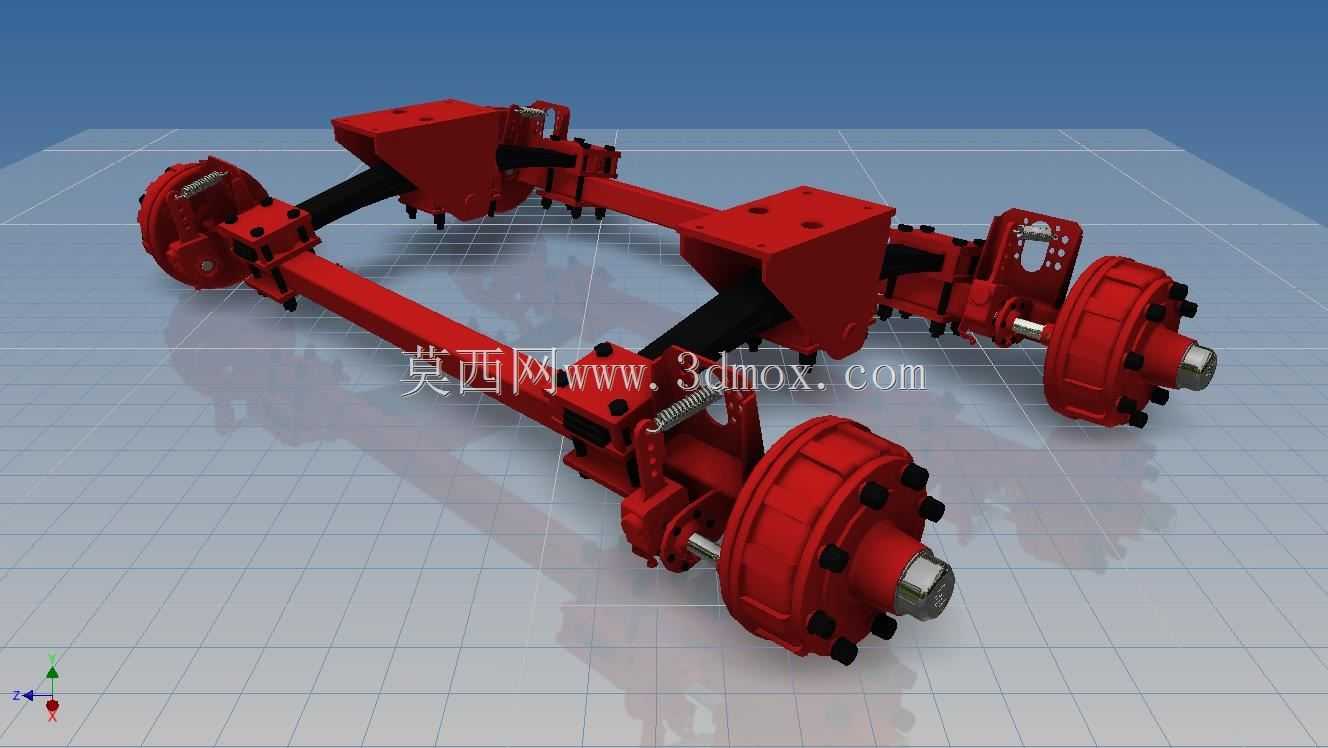

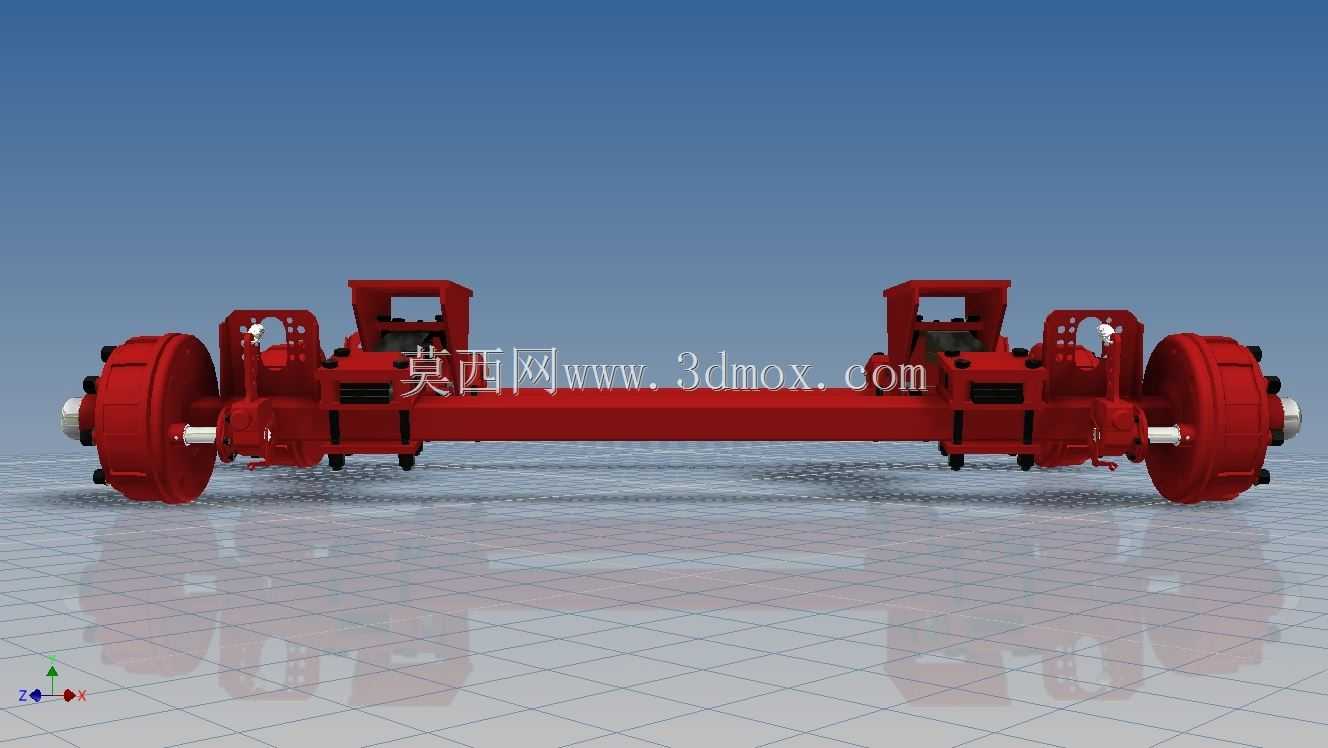

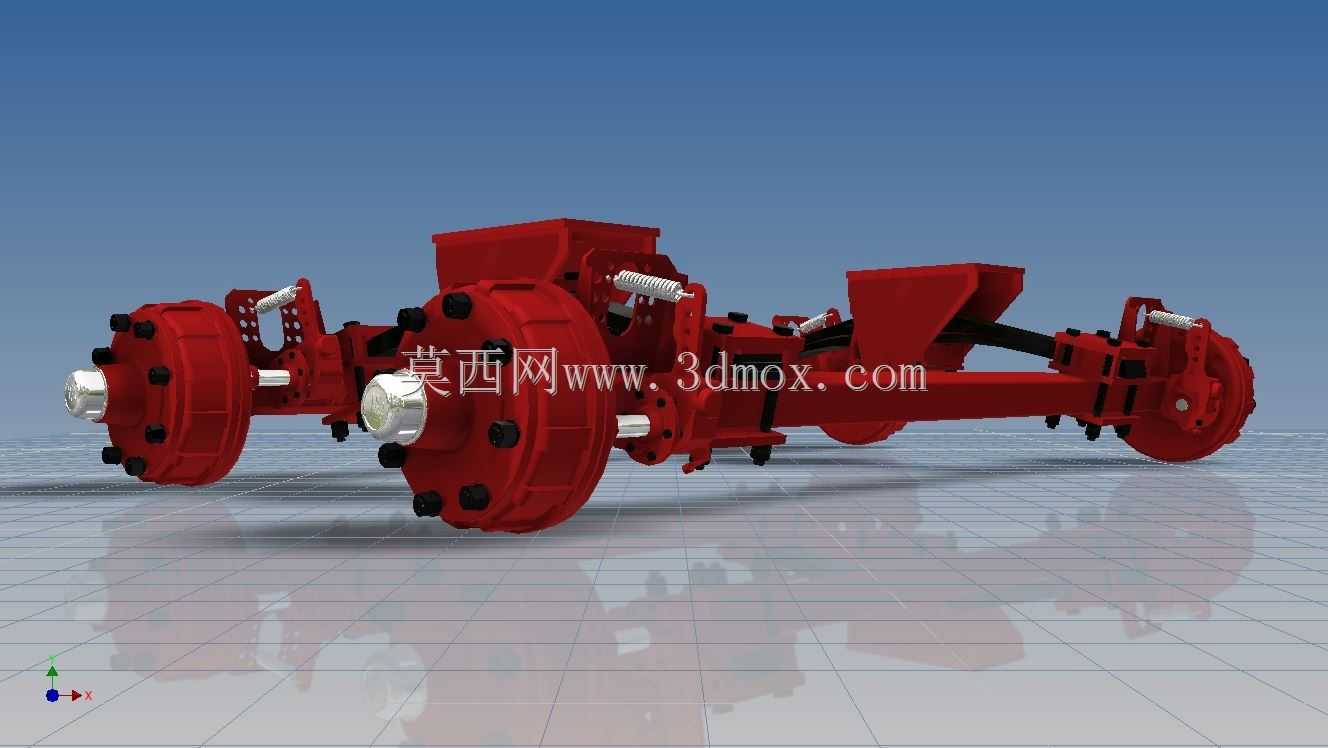

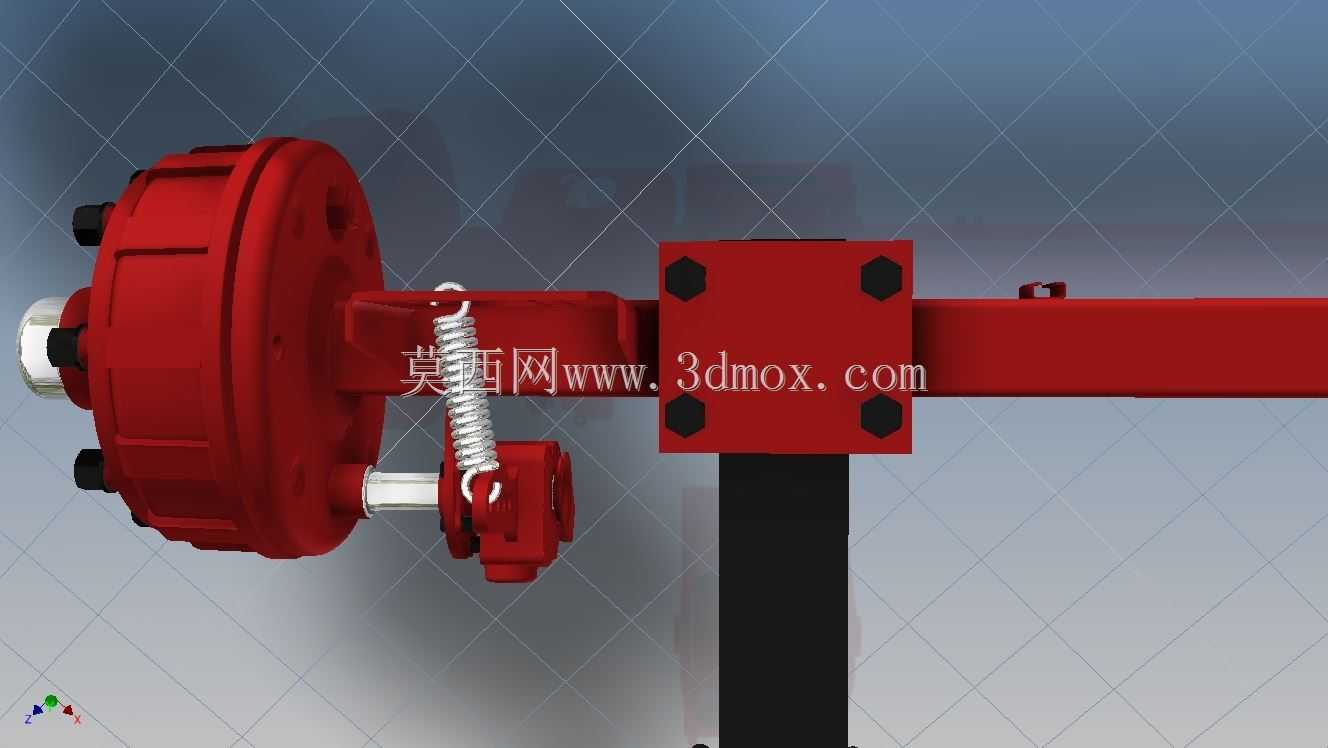

　　这套双悬挂结构主要面向重型载货车辆、工程作业车辆的底盘承载场景，适配非铺装路面、重载运输的复杂工况，核心作用是连接车架与两侧驱动车轮，在传递动力输出的同时缓冲路面冲击，保证车轮接地附着力，避免重载工况下车架出现刚性形变。从结构布局来看，整体采用贯通式双后桥布置形式，两根驱动桥通过纵向推力杆、横向稳定结构与车架连接，每侧桥体端部集成鼓式制动总成与轮毂连接法兰，红色铸造桥壳采用一体化成型设计，内部预留半轴安装通道与差速器装配空间，桥壳上方的铸造支架直接对接车架悬架安装点，匹配钢板弹簧或者空气弹簧的安装接口，可根据不同载重等级调整悬架刚度参数。设计过程中优先考虑了安装边界的通用性，桥体两端轮毂的螺栓孔位采用行业通用的重型车轮安装孔距，

　　制动鼓的安装面与主流气刹分泵的安装位完全匹配，桥体上方的支架预留了多组安装孔位，可适配不同轴距、不同车架宽度的车型改装需求，不需要额外做支架焊接改制就能完成装配。结构受力层面，桥壳采用变截面设计，在轮毂轴承安装位、桥包连接位做了局部加厚处理，避免重载冲击下出现应力集中断裂的问题，纵向布置的推力杆支座采用斜向支撑角度，可同时传递驱动力与制动力，抵消车辆急加速、急制动时的桥体位移趋势，横向稳定杆的安装位布置在桥体中部，可减少车辆过弯时的侧倾幅度，提升重载行驶的稳定性。实际应用中，这类双悬挂结构多用于总质量18吨以上的载货车辆、自卸工程车，相比单桥悬挂承载能力提升一倍以上，同时双轮组的布置可降低单胎接地比压，适配松软工地、

　　矿区路面的通行需求，鼓式制动总成的大尺寸制动鼓可提供足够的制动力矩，满足重载下坡工况下的制动可靠性，桥体表面的防锈涂层可抵御路面泥水、融雪剂的腐蚀，延长户外作业的使用寿命。建模过程中对所有装配配合面做了公差预留，轴承安装位、油封安装位的尺寸精度符合商用车车桥的加工公差要求，各连接螺栓的孔位同轴度误差控制在装配允许范围内，可直接用于底盘改制的结构校核、装配模拟，也可作为车桥相关课程设计的参考结构，帮助设计人员理解重载悬挂的受力传递路径与安装匹配逻辑。
