车床用方刀架锁紧操作组件结构

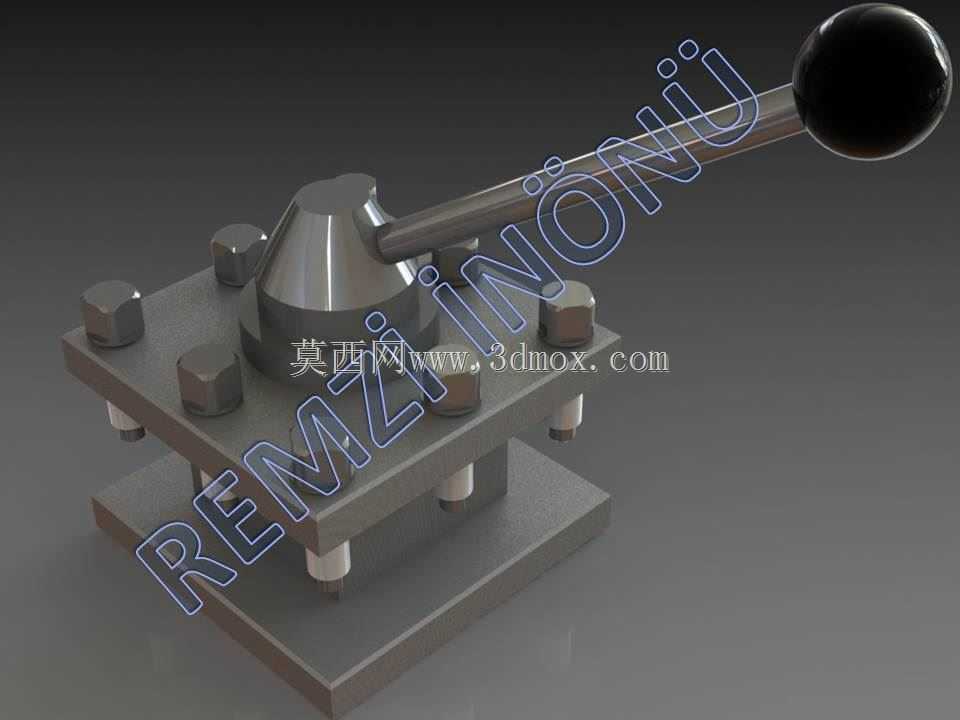

　　这款刀架组件是普通卧式车床方刀架的核心操作锁紧部件，日常车削作业中，操作人员扳动端部带防滑握球的操作手柄，即可完成刀架的锁紧与松开动作，实现四工位刀具的快速切换与装夹固定。从结构设计来看，组件采用方形底座作为安装基体，底座上均匀布置六组带六角头的锁紧螺栓，配合中部的锥面压紧结构，当手柄扳动到锁紧工位时，锥面结构会产生向下的压紧力，将上层刀架板牢牢压合在底座定位面上，保证车削过程中刀具不会出现位移、让刀的问题。安装层面，该组件的底座尺寸适配普通CA6140、C620等系列卧式车床的中拖板安装位，安装孔位采用标准间距设计，无需额外改制即可直接替换原有同规格刀架部件，安装时只需保证底座与中拖板的定位面贴合度，

　　锁紧固定螺栓后即可调试手柄操作力矩。功能特性上，手柄的力臂长度经过实际作业验证，操作人员无需借助加力杆，单手即可完成锁紧操作，端部的黑色握球采用防滑结构，即使手上沾有切削液也能稳定施力，避免操作打滑。锥面锁紧结构的设计，相比传统的螺纹直压结构，锁紧力分布更均匀，不会出现刀架单边压紧导致的刀具定位偏差，同时锥面的自定心特性，能保证每次刀架转位后重复定位精度满足普通车削的公差要求。实际应用场景中，该部件主要承担车削作业中刀具的装夹承载，不管是外圆车刀、端面车刀、切断刀还是内孔车刀，都可以装夹在刀架的四个工位上，通过转位快速切换加工工序，减少换刀的辅助时间。设计过程中，锁紧螺栓的伸出长度做了限位设计，

　　避免松开刀架转位时螺栓与中拖板其他部件发生干涉，手柄的转动行程也做了限位挡块设计，防止操作时手柄过转导致内部锁紧机构脱位，日常维护时只需定期在锥面配合处加注润滑脂，即可保证操作顺畅，避免长时间使用后出现锁紧卡滞、操作力变大的问题。
