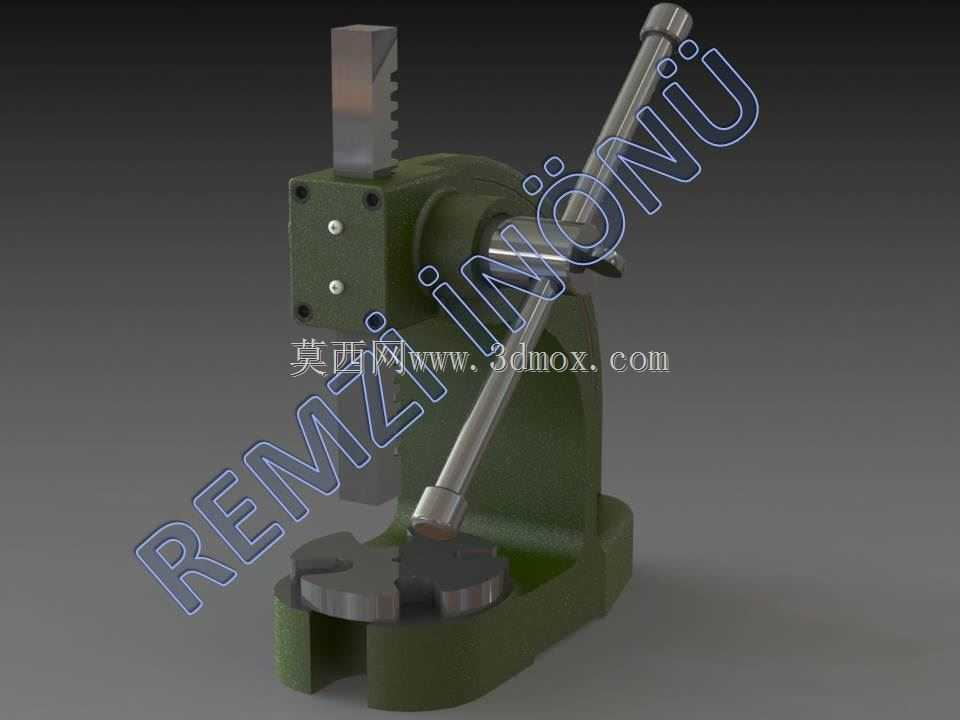

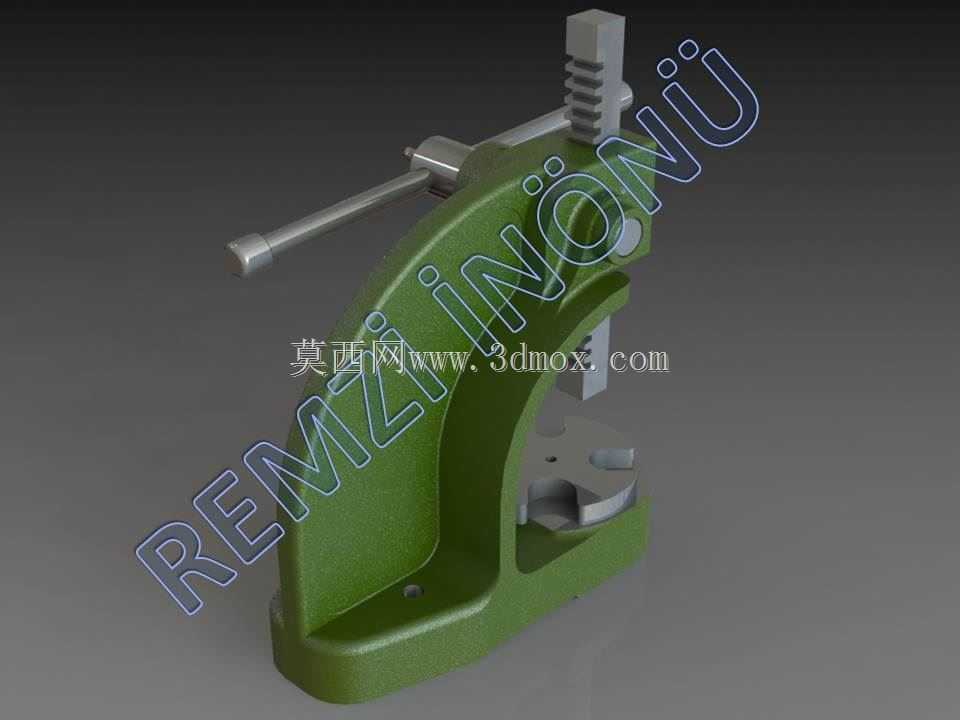

手动台式压力机心轴配套整机结构

　　这款手动台式压力机的核心传动心轴，是整机实现手动施压动作的关键承载部件，整套结构适配小批量零部件加工、维修工位的压装作业场景，常见于五金维修车间、小型机加工班组、电子元器件装配工位，用来完成小尺寸零件的压合、铆接、冲孔、校直等轻载施压工序，不需要外接动力源，依靠人力驱动杠杆机构即可输出稳定压力，适合无气源无电源的零散作业场景。从结构设计逻辑来看，心轴作为传动链路的核心受力件，采用阶梯轴结构设计，轴段分别对应手柄铰接位、齿条传动配合段、压头安装位、机身导向套配合段，各轴段的同轴度公差控制在0.02mm以内，保证上下施压过程中无卡滞、无偏摆，避免压装过程中工件受力偏移出现废品。机身采用整体铸铁材质的立式悬臂结构，

　　底部工作台预留T型槽安装位，可适配不同规格的工装夹具，工作台面到压头的最大开档距离适配120mm以内高度的工件，压头行程控制在50mm区间，满足常规小零件的压装行程需求，导向套采用铜基镶嵌石墨的自润滑结构，长期使用无需频繁加注润滑脂，降低日常维护成本。手柄部分采用加长力臂设计，利用杠杆原理放大手部输入的作用力，正常成年男性操作即可输出最大1吨左右的静压力，心轴与齿条的连接采用平键周向固定+轴端挡圈轴向限位的结构，能够承受反复施压过程中的交变载荷，避免长期使用后出现心轴窜动、键槽磨损的问题。整机安装边界紧凑，底座占地面积不足0.1平方米，可直接固定在钳工台台面使用，不需要额外做地基固定，适合空间有限的工位布局。

　　心轴的选材采用45号钢调质处理，表面硬度达到HB220-250，配合段表面做高频淬火处理，硬度提升至HRC45-50，兼顾芯部韧性与表面耐磨性，能够承受长期往复运动的磨损与冲击载荷，齿条与心轴的装配间隙控制在0.1mm以内，既保证传动顺畅，又避免间隙过大导致的压头下行抖动问题。压头部分采用快换结构设计，可根据作业需求更换平压头、铆接头、冲孔头等不同工装，拓展设备的适用场景，机身侧面设置的锁紧机构可在调整压头初始位置后快速锁定，适配不同高度工件的作业需求。
