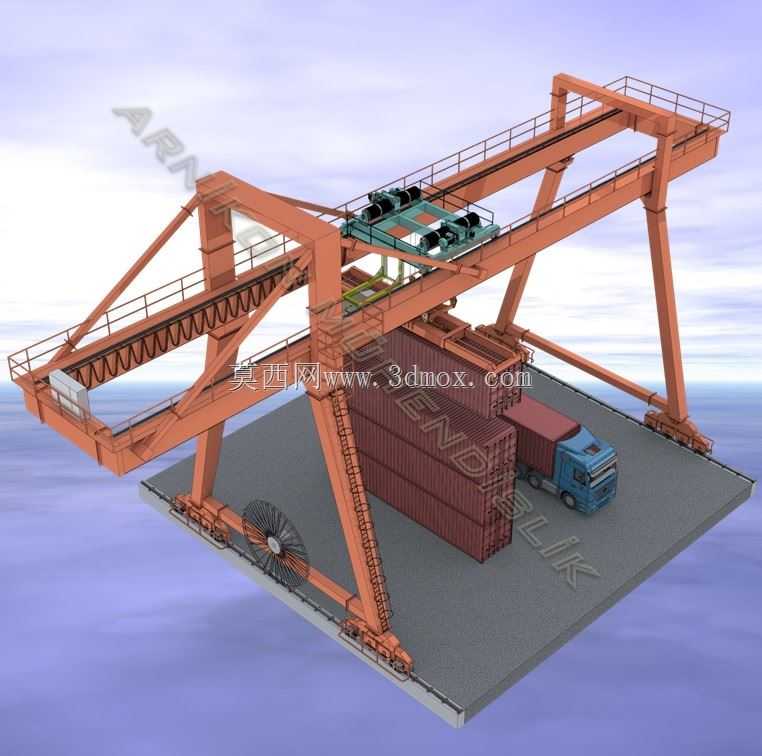

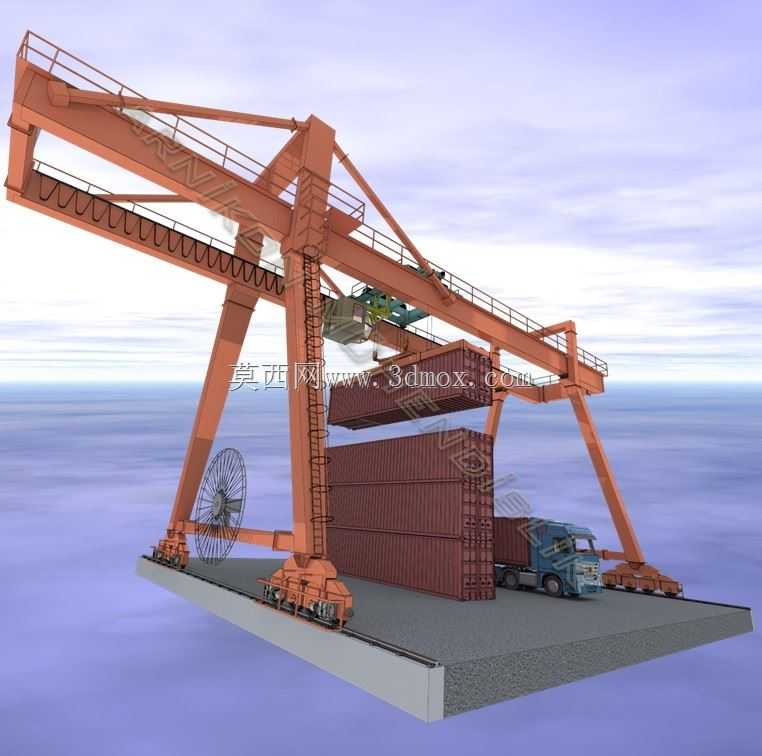

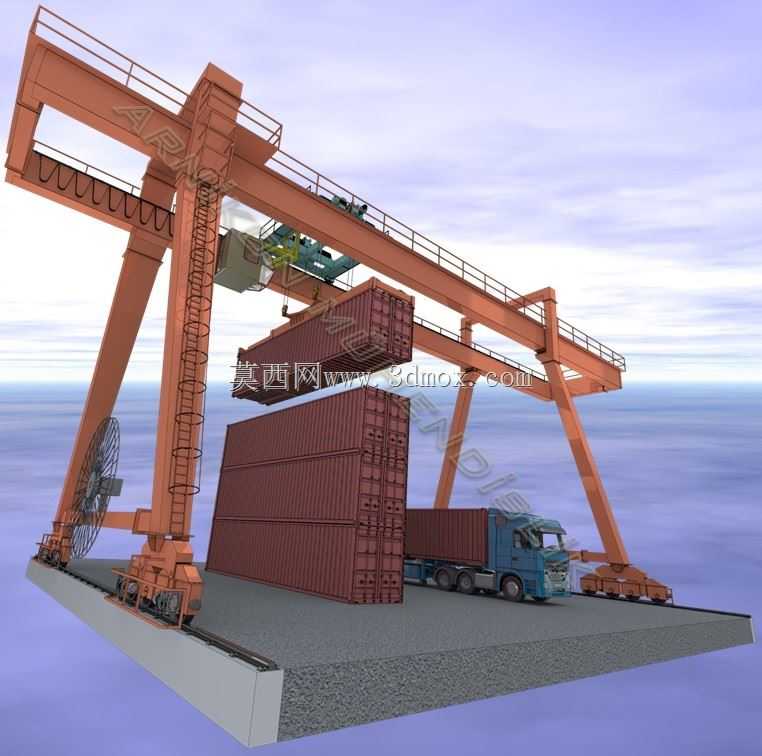

港口堆场双梁门式起重设备三维结构

　　在沿海港口集装箱堆场、铁路货运场站以及大型重工业货场的散货与标准集装箱转运环节，这类双梁门式起重设备是衔接陆侧运输与堆场堆存的核心作业载体，区别于厂房内使用的桥式起重机，其走行机构直接铺设在地面硬化轨道上，无需依托厂房梁柱结构承载，可覆盖大面积露天作业区域，单条作业线的覆盖跨度可根据堆场规划灵活调整，常规作业场景下跨度适配20-40米的堆场通道宽度，支腿外侧预留的安全距离需满足场内集卡、货运挂车的通行边界，避免走行过程中与场内运输车辆发生干涉。从结构设计逻辑来看，双梁主梁的截面采用箱型焊接结构，相比单梁结构具备更高的垂直刚度与抗扭性能，可适配大吨位、大跨度的作业需求，主梁上铺设的小车轨道承载起升机构的横向走行，

　　起升吊具配备集装箱专用转锁结构，可直接对接标准ISO集装箱角件，也可根据作业需求更换吊钩、抓斗等吊具，兼顾件杂货、散货的装卸需求。支腿结构采用刚性支腿与柔性支腿配合的设计方案，抵消大跨度结构在温度变化、载荷冲击下产生的结构形变，避免焊缝处出现应力集中导致的结构疲劳损伤，底部走行轮组配备夹轨器与防风锚定装置，适配露天作业场景下的大风天气防护需求，防止设备出现溜逸风险。设计建模过程中，需重点校核主梁跨中位置的静挠度指标，确保额定载荷下的下挠量符合起重设备设计规范要求，同时对支腿与主梁连接节点、小车架结构、走行轮组轴承座位置做有限元应力分析，规避应力集中带来的结构失效风险。设备的起升高度需匹配堆场集装箱堆码层数，

　　常规港口场景下需满足堆5过6的作业高度要求，即最高可越过5层堆码集装箱完成第6层的吊装作业，小车走行的极限位置需超出支腿内侧一定距离，满足集卡停靠位置的对位容错空间，避免因车辆停靠偏差导致无法完成吊载对位。这类设备的作业循环覆盖集装箱从集卡卸车、堆场堆码、转场移位以及装车外运全流程，相比正面吊、堆高机等流动起重设备，具备作业覆盖范围大、单吊次载荷大、长期作业能耗更低的优势，适合年吞吐量较大的固定堆场长期使用，建模时需同步预留电气走线槽、检修爬道、安全护栏等附属结构的安装位置，确保结构模型与实际生产制造的工艺要求匹配，避免后续生产环节出现结构干涉问题。
