五吨定柱式单梁旋臂起重吊运设备结构

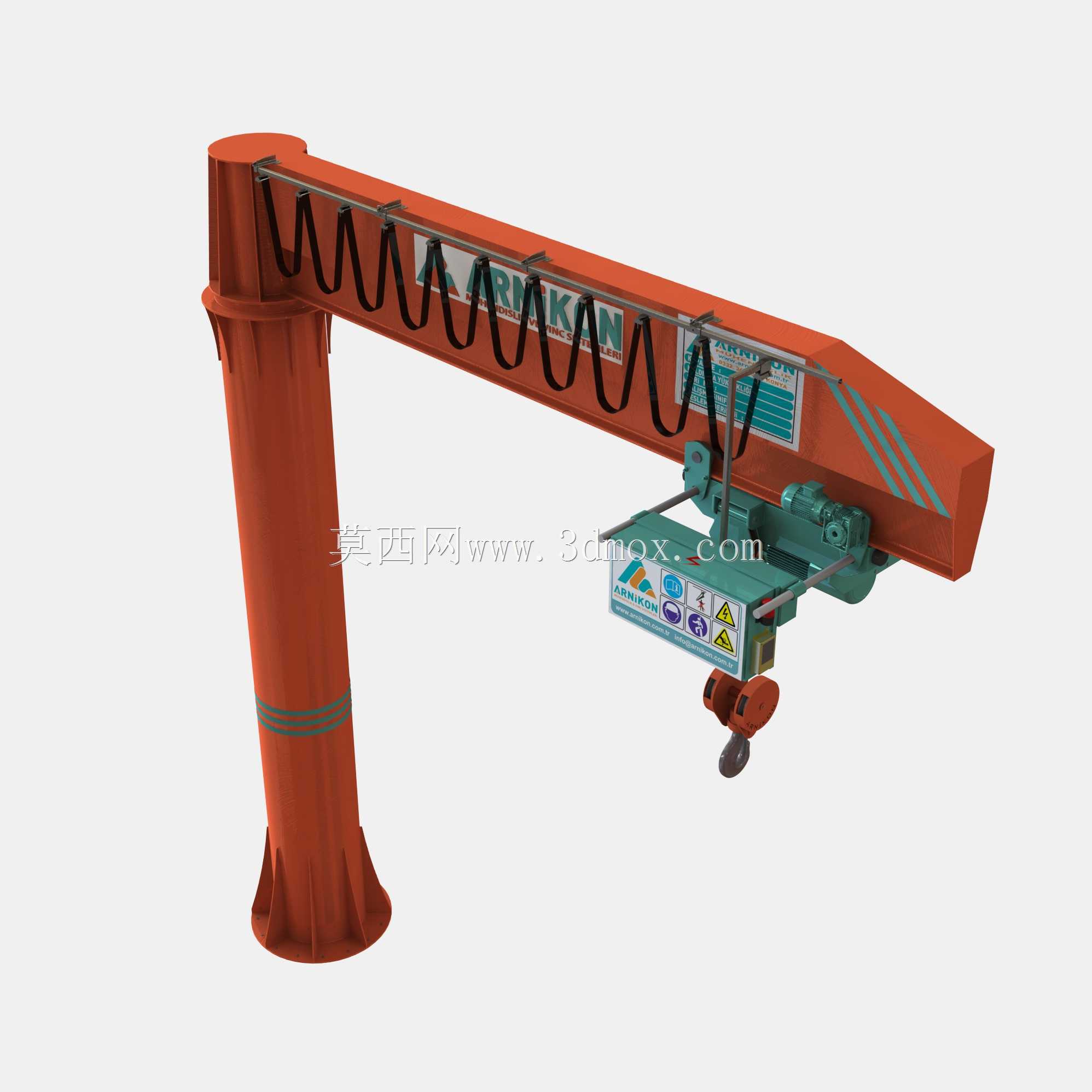

　　这款定柱式单梁起重设备的额定起重量覆盖五吨级作业需求，主要面向中小型机加工车间、装配工位、仓储库区的定点物料转运场景，可覆盖立柱周边圆形作业区域内的工件上下料、设备维保吊装、重型零件工位间短距离转运任务，相比桥式起重机无需搭建全厂范围的轨道梁，安装投入成本更低，作业灵活度更高，尤其适合作为车间内固定工位的辅助起重装备，解决大吨位行车覆盖不到的边角区域吊运需求，也可独立承担小型生产单元的全部起重作业任务。设备整体采用立柱落地安装形式，底部通过地脚螺栓与混凝土基础刚性连接，安装时需提前核算基础承载能力，确保满载作业时的抗倾覆力矩满足安全规范要求，立柱主体采用厚壁卷管焊接成型，内部设置加强筋板抵消起吊时的侧向弯矩，

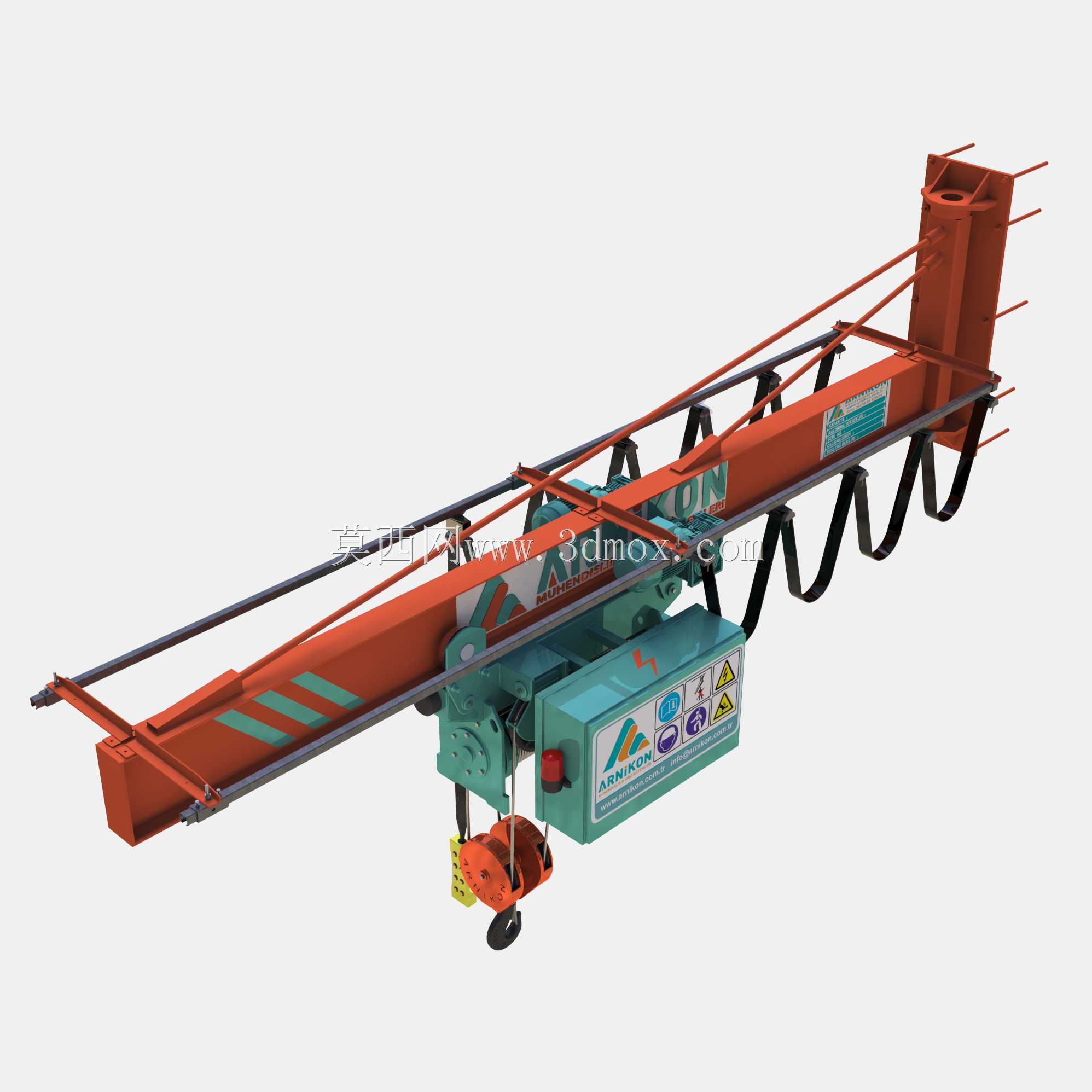

　　上部通过回转支承与水平横梁连接，可实现360度全范围回转，回转阻力小，操作时可轻松推动吊载重物调整作业位置。水平横梁采用箱型焊接结构，根据额定起重量与作业半径优化截面尺寸，在保证结构刚度的前提下控制自重，避免横梁下挠量超出允许范围，横梁上铺设专用运行轨道，配套的电动葫芦可沿横梁长度方向做水平移动，配合横梁的回转动作，可覆盖作业半径内的任意空间点位，电动葫芦集成起升机构与运行机构，起升钢丝绳配套防脱绳保护装置，吊钩组设置防脱棘爪避免吊索具意外滑脱，横梁端部设置行程限位块，防止葫芦运行超出轨道末端引发脱轨事故。设计过程中优先考虑了现场安装的便捷性，立柱与基础的连接法兰采用标准化孔位设计，回转支承与横梁、立柱的连接面均设置定位止口，

　　现场安装时无需大量配做加工，仅需按要求紧固连接螺栓即可完成主体装配，电气走线采用拖链内置布置形式，沿横梁侧面安装的拖链可随葫芦移动同步伸缩，避免电缆外露被剐蹭破损，同时也让设备整体外观更整洁。设备的作业半径可根据用户实际场地需求调整，常规配置下作业半径覆盖3米到7米区间，起升高度可根据厂房层高定制，最低起升高度满足地面工件吊装需求，最高起升高度预留足够的安全距离避免与厂房顶部管线、屋架发生干涉，安装时需注意立柱周边预留足够的回转空间，避免横梁回转时与周边设备、建筑结构发生碰撞。从结构受力角度，设计时重点校核了立柱根部的抗弯强度、回转支承的承载能力、横梁的跨中下挠量、葫芦运行轮压等关键参数，所有受力焊缝均要求全焊透工艺，焊后做应力消除处理，避免长期负载下出现结构变形，外露金属表面采用重型防腐涂装，适应车间内多粉尘、少量切削液飞溅的作业环境，延长设备整体使用寿命。
