车间轨道式单梁起重吊运设备结构

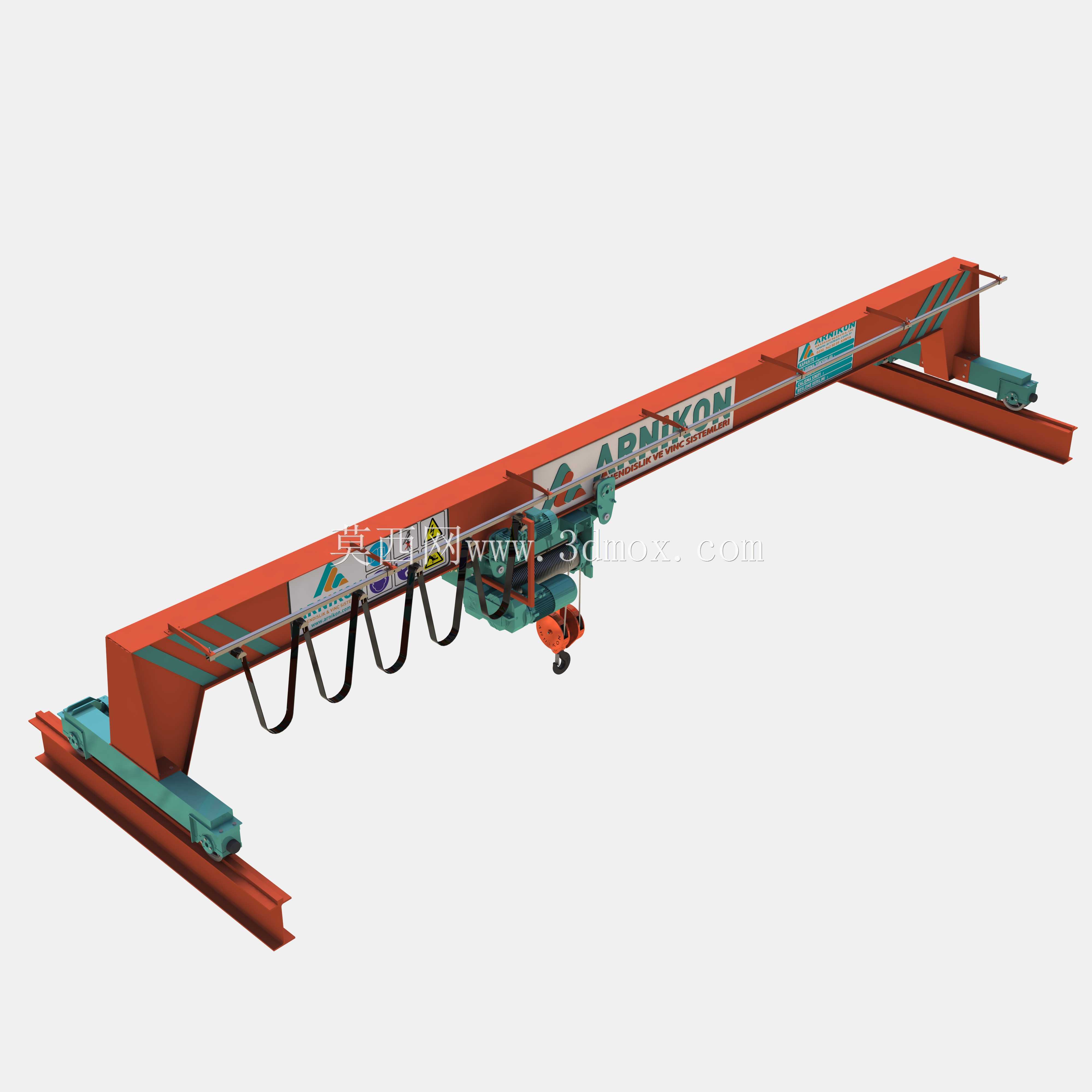

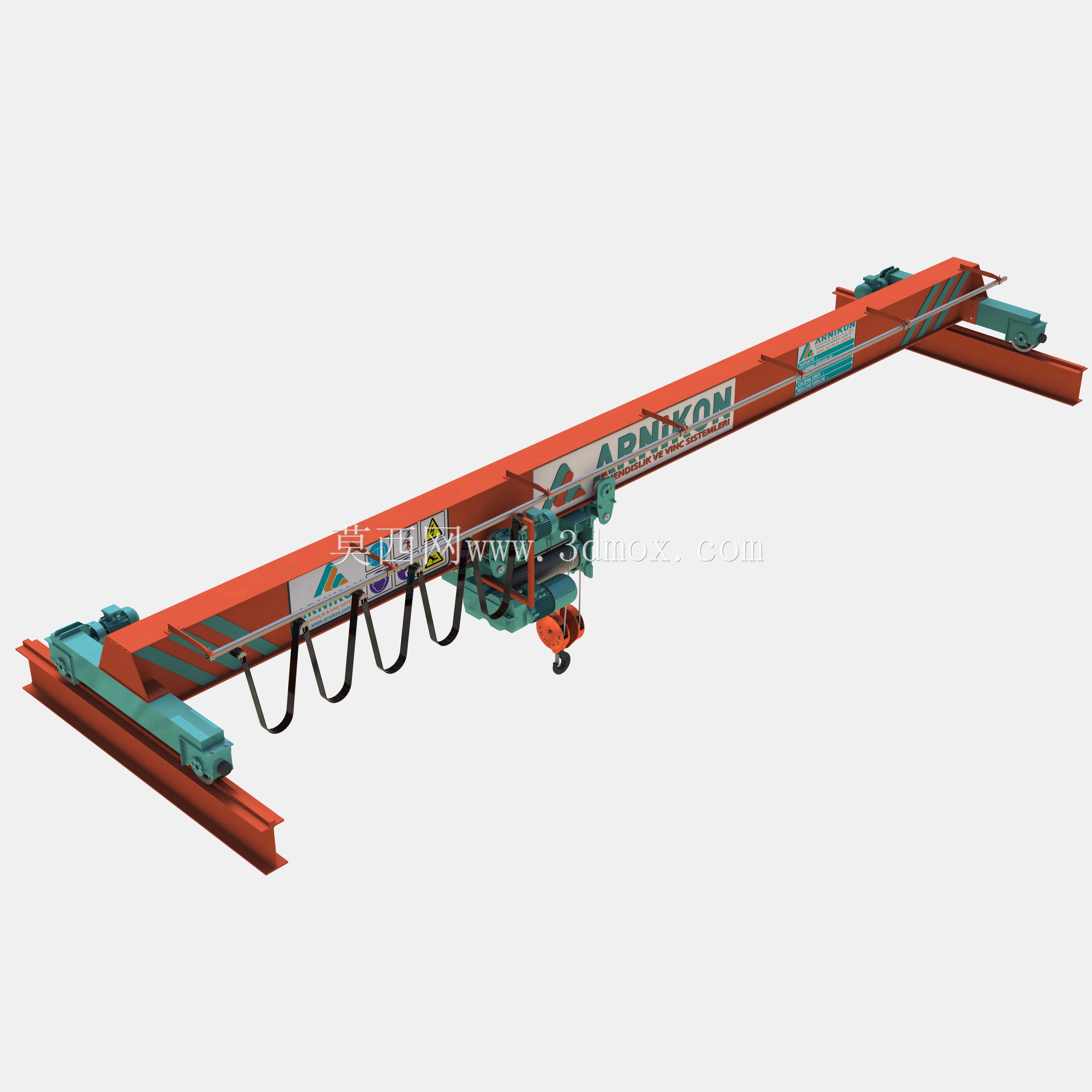

　　这款单梁起重设备主要面向中小型生产车间、仓储库区的常规物料吊运场景，适配跨度10-25米的室内作业空间，额定起重量覆盖1-10吨区间，能够满足常规机加工件、成批原料、装配组件的跨工位转运需求，相比双梁起重设备自重更轻，对厂房立柱承载要求更低，适合层高有限、起重载荷需求适中的生产场景使用。从结构设计来看，主梁采用箱型梁焊接结构，截面尺寸根据跨度与额定载荷做等强度优化，主梁上翼缘铺设运行轨道供电动葫芦沿梁长方向移动，两端端梁通过螺栓与主梁端部连接，端梁下方配置行走轮组，卡装在厂房两侧立柱架设的承重轨道上，实现整台设备沿车间纵向的移动作业。设计阶段优先考虑了安装边界的适配性，端梁行走轮的轮距预留了常规厂房轨道的安装公差范围，

　　主梁整体高度控制在合理区间，避免与车间顶部的通风管道、照明桥架、消防管线产生干涉，电动葫芦的起升高度可根据厂房净高做定制化调整，最低起升限位预留了安全缓冲距离，防止吊钩冲顶引发结构损坏。设备的功能逻辑围绕三维空间的物料转运搭建，端梁行走机构负责车间纵向的位置调整，电动葫芦沿主梁的横向移动覆盖单跨内的作业幅面，葫芦自身的起升机构完成物料的垂直升降，三个方向的运动配合可覆盖单跨车间内绝大多数的物料吊运点位，无需额外增设辅助转运设备。结构细节上，主梁两端设置了行程限位挡块，与端梁上的限位开关配合，限制电动葫芦的横向移动极限位置，端梁两端同样配置行走限位装置，防止设备运行超出轨道行程范围，主梁下方设置的电缆滑车沿随动轨道排布，

　　为电动葫芦提供动力与控制信号传输，避免电缆在设备运行过程中出现拖拽、缠绕、磨损问题。从建模细节来看，所有焊接节点的焊道位置、螺栓连接的孔位排布、行走轮组的装配间隙都做了还原，端梁与主梁的连接法兰做了贴合面的细节处理，电动葫芦的行走轮、吊钩滑轮组、钢丝绳缠绕路径都按照实际装配关系搭建，能够直接用于结构校核、安装模拟、作业范围仿真等场景，也可作为同类型设备改型设计的基础参考框架，帮助设计人员快速完成载荷分布验算、运行干涉排查、安装空间匹配等前期设计工作。
