双主梁门式起重设备三维结构设计

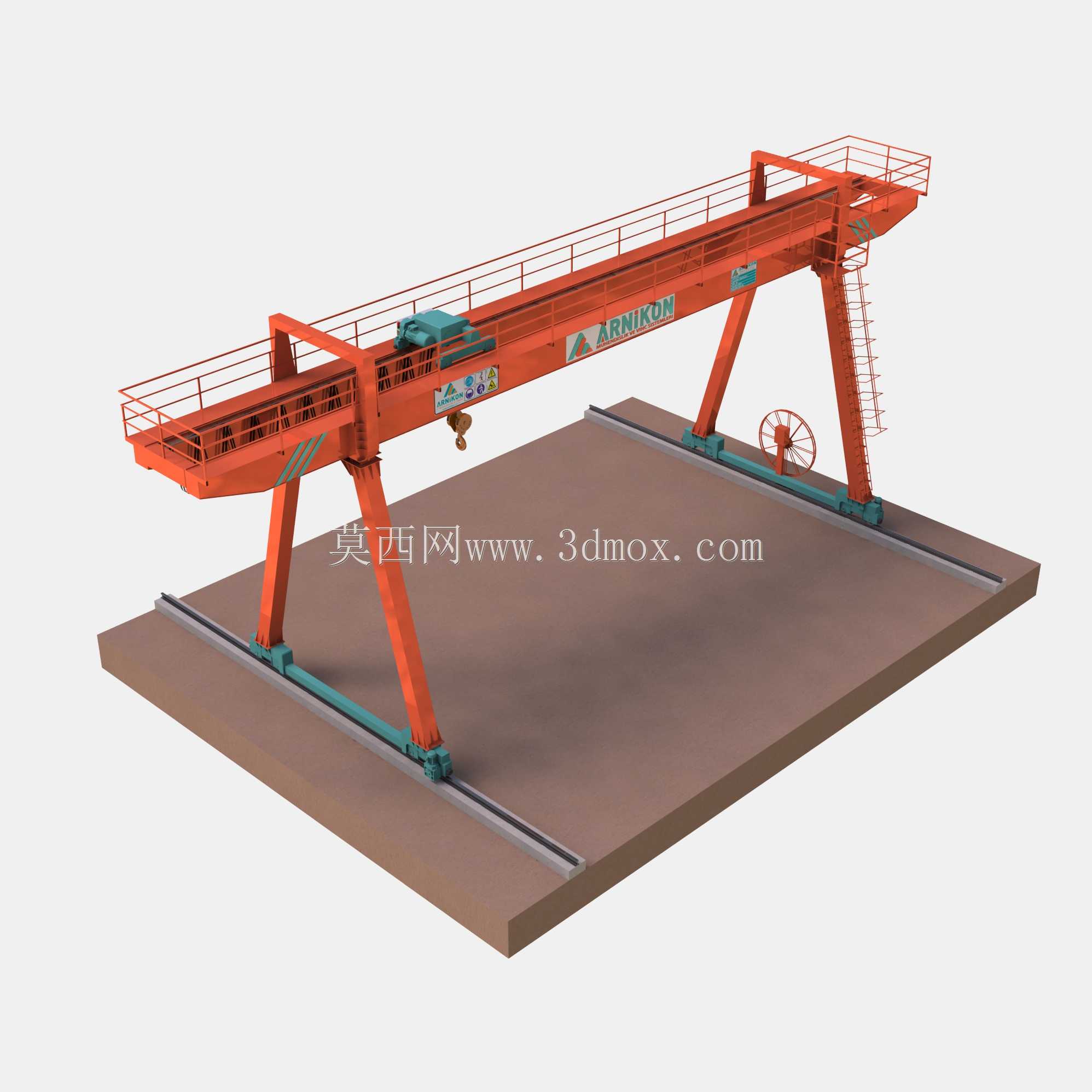

　　这款双主梁门式起重设备的三维结构，完整还原了室外货场、散货堆场、港口铁路货站常用的大吨位起重作业装备的核心构造，建模过程中充分考虑了实际作业场景的安装边界与运行需求。从结构布局来看，设备采用双支腿支撑双主梁的门架形式，两支腿沿地面铺设的纵向轨道行走，主梁上方设置可沿主梁横向移动的起重小车，小车配套起升卷扬机构与吊钩组，可实现覆盖轨道间整个作业面的物料吊运作业，支腿一侧设置爬梯与主梁顶面的检修走道、安全护栏，满足日常运维的人员通行需求，支腿底部设置行走轮组与轨道限位结构，避免运行过程中出现脱轨风险。设计阶段优先考虑了大跨度作业下的结构刚度匹配，主梁采用箱型梁结构形式，在保证整体承载能力的同时控制结构自重，

　　支腿与主梁的连接位置做了加强筋过渡处理，抵消起吊重载时产生的弯矩与形变，主梁端部设置的行程限位结构，可限制起重小车的横向移动边界，避免小车冲出轨距范围。设备的安装边界需要匹配预设的轨道间距，轨道铺设的平面度、平行度公差直接影响设备的行走顺畅度，门架的净空高度需要满足作业场景内最高堆垛物料的通行需求，避免起吊作业时吊钩下方的物料与地面堆载发生剐蹭。实际应用中，这类设备可完成成件货物、集装箱、散货的装卸与转场作业，相比桥式起重机不需要搭建厂房立柱支撑轨道，可直接在露天场地铺设轨道投入使用，大幅降低场地建设成本，适配货场、预制梁场、造船坞等多种需要大吨位长距离吊运的作业场景。建模时对起升机构的滑轮组、钢丝绳缠绕路径、

　　行走轮组的装配关系都做了还原，可直接用于结构受力仿真、作业干涉校验、安装工序模拟等工程环节，帮助设计人员提前排查结构布局的不合理之处，优化支腿与主梁的截面参数，在满足额定起重量要求的前提下降低材料消耗，同时也可作为设备运维人员的结构培训参考模型，直观展示各部件的装配位置与连接关系。
