汽车悬架用圆柱螺旋压缩弹簧设计

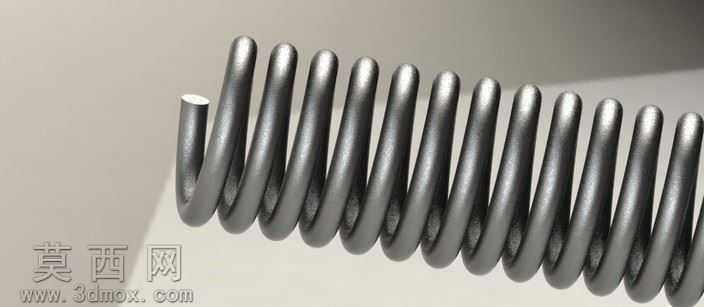

本作品为汽车悬架系统配套的圆柱螺旋压缩弹簧三维建模成果，建模阶段以悬架系统实际承载需求为核心依据，首先完成弹簧基础参数的精准设定：结合悬架工作行程、额定承载载荷、固有频率匹配要求，确定弹簧丝直径、弹簧中径、有效圈数、支承圈数、自由高度等核心尺寸，确保弹簧刚度特性完全匹配车辆悬架的滤震与支撑需求。建模过程中采用螺旋扫描特征完成弹簧主体螺旋结构的生成，严格控制螺旋升角的均匀一致性，保证每一圈弹簧丝的间距误差控制在设计允许范围内；两端支承圈采用并紧磨平的工艺结构建模，对并圈段的螺旋轨迹做平滑过渡处理，避免出现应力集中的尖锐棱角，同时还原磨平端面的平面度特征，保证弹簧安装后的贴合稳定性。材质与渲染阶段，选用汽车悬架弹簧常用的硅锰合金弹簧钢材质，还原弹簧经热处理与表面喷丸处理后的哑光金属质感，调整材质参数体现弹簧钢高强度、高疲劳极限的材料特性，渲染时通过柔和的侧光打光，清晰展现弹簧丝表面的细腻金属纹理与螺旋结构的流畅曲面，突出零件的工业质感。结构设计层面，充分考虑弹簧实际工作中的受力特性，对弹簧丝截面做受力仿真前置校验，确保在最大压缩行程下弹簧丝的切应力处于材料许用应力范围内，同时预留合理的安全余量；螺旋圈的排布兼顾压缩行程中无卡滞、无偏斜的运动需求，两端支承结构的尺寸匹配悬架弹簧座的安装定位要求，保证装配后弹簧受力均匀，不会出现侧向偏移。设计思路围绕悬架弹簧的核心功能展开，作为悬架系统的核心弹性元件，该弹簧需要承担承载车身重量、吸收路面冲击、缓冲震动传递的作用，因此建模全程以功能实现为核心，不做冗余的装饰性结构，所有尺寸与结构都服务于弹簧的力学性能与安装适配性，既还原了真实量产悬架弹簧的结构特征，也为后续的悬架系统装配仿真、力学性能模拟提供精准的三维模型基础，可直接用于整车悬架系统的虚拟装配验证、运动干涉检查以及有限元受力分析环节。
