梅花头带红芯手拧调节旋钮结构设计

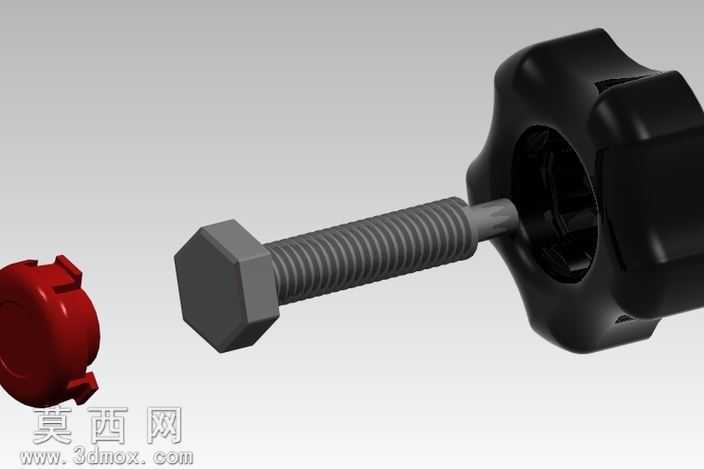

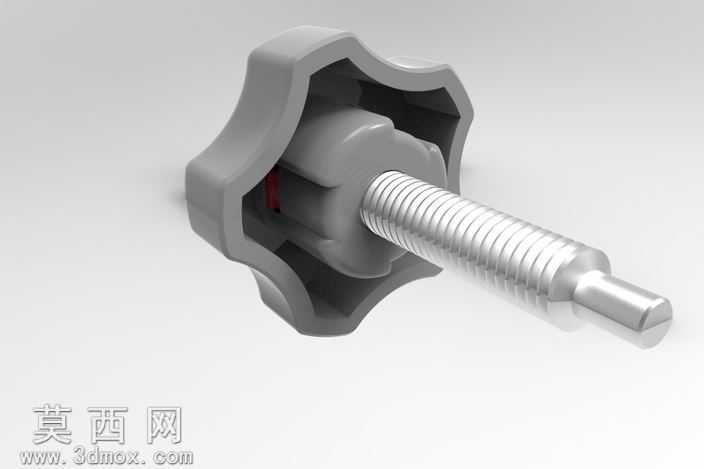

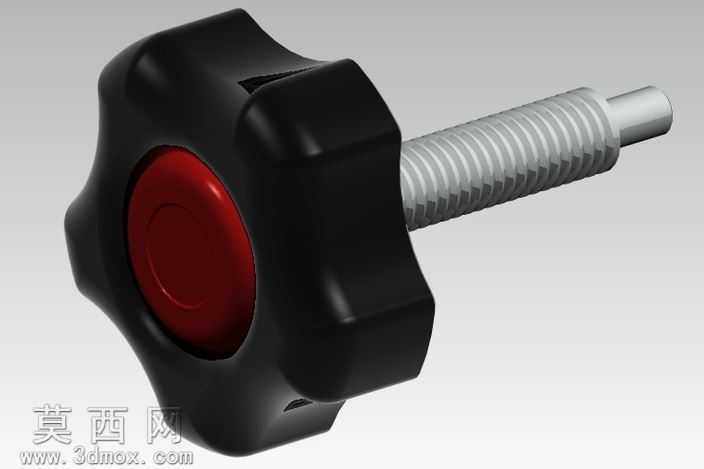

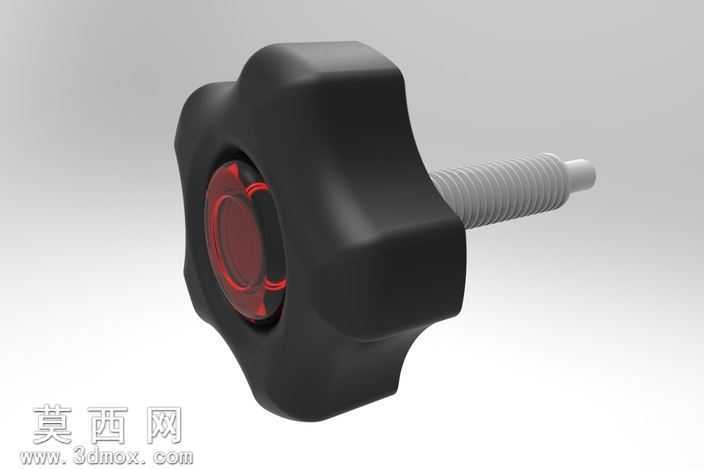

本调节旋钮采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械操作件的通用尺寸规范，兼顾手动操作的人机工程学要求与螺纹连接的结构可靠性。旋钮头部采用六瓣梅花式外轮廓设计，每一处瓣状凸起都做了平滑的圆角过渡处理，避免操作时棱角划伤手部，同时增大手指与旋钮的接触摩擦力，无需借助额外工具即可徒手完成拧紧、旋松的调节动作，适配需要频繁手动调整松紧度的机械装夹、设备定位场景。头部中心嵌入的圆形红色标识块，在建模时单独拆分实体结构，既可以作为功能状态的视觉区分标识，也能在批量装配场景中快速识别该调节点位，降低设备调试的操作失误率。旋钮的螺纹连接部分采用标准公制外螺纹结构，建模时精准还原螺纹牙型的螺距、牙高参数，螺杆末端做了小直径光杆导向段设计，方便装配时快速对准螺纹孔，避免螺纹牙型在对孔过程中发生磕碰损伤。材质设计上，旋钮头部采用哑光黑色硬质工程塑料材质，渲染时调整材质粗糙度参数模拟磨砂防滑的表面质感，既保证足够的结构强度承受手动拧紧的扭矩，又具备良好的绝缘、耐锈蚀性能；中心红色标识块采用高光亮面塑料材质，与黑色头部形成强烈的视觉反差；金属螺杆部分采用镀锌碳钢材质，渲染时添加细微的金属拉丝纹理与环境反射效果，还原金属零件的真实质感，同时保证螺纹连接的结构强度与耐用性。整体建模过程采用实体特征堆叠的建模逻辑，先绘制头部轮廓的草绘截面通过旋转、拉伸切除完成梅花瓣结构，再单独创建螺杆实体通过螺纹特征命令生成标准牙型，最后完成中心标识块的装配配合，所有配合间隙都按照实际生产的公差要求预留，既可以直接导出通用格式用于生产加工的参考，也能用于机械装配场景的虚拟样机调试，完整还原手拧调节旋钮的操作逻辑与结构特性。
