筒式旋转给料设备结构三维设计

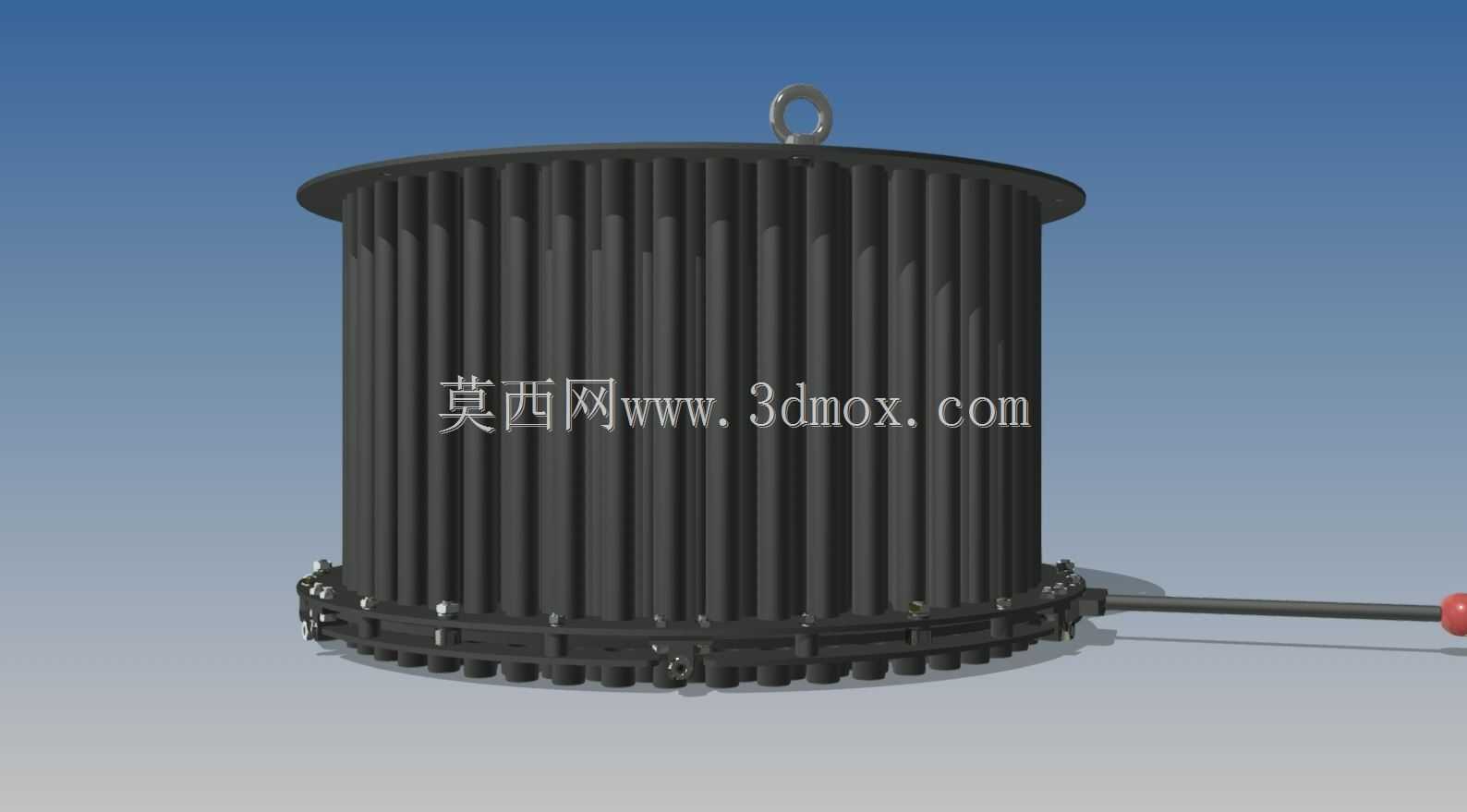

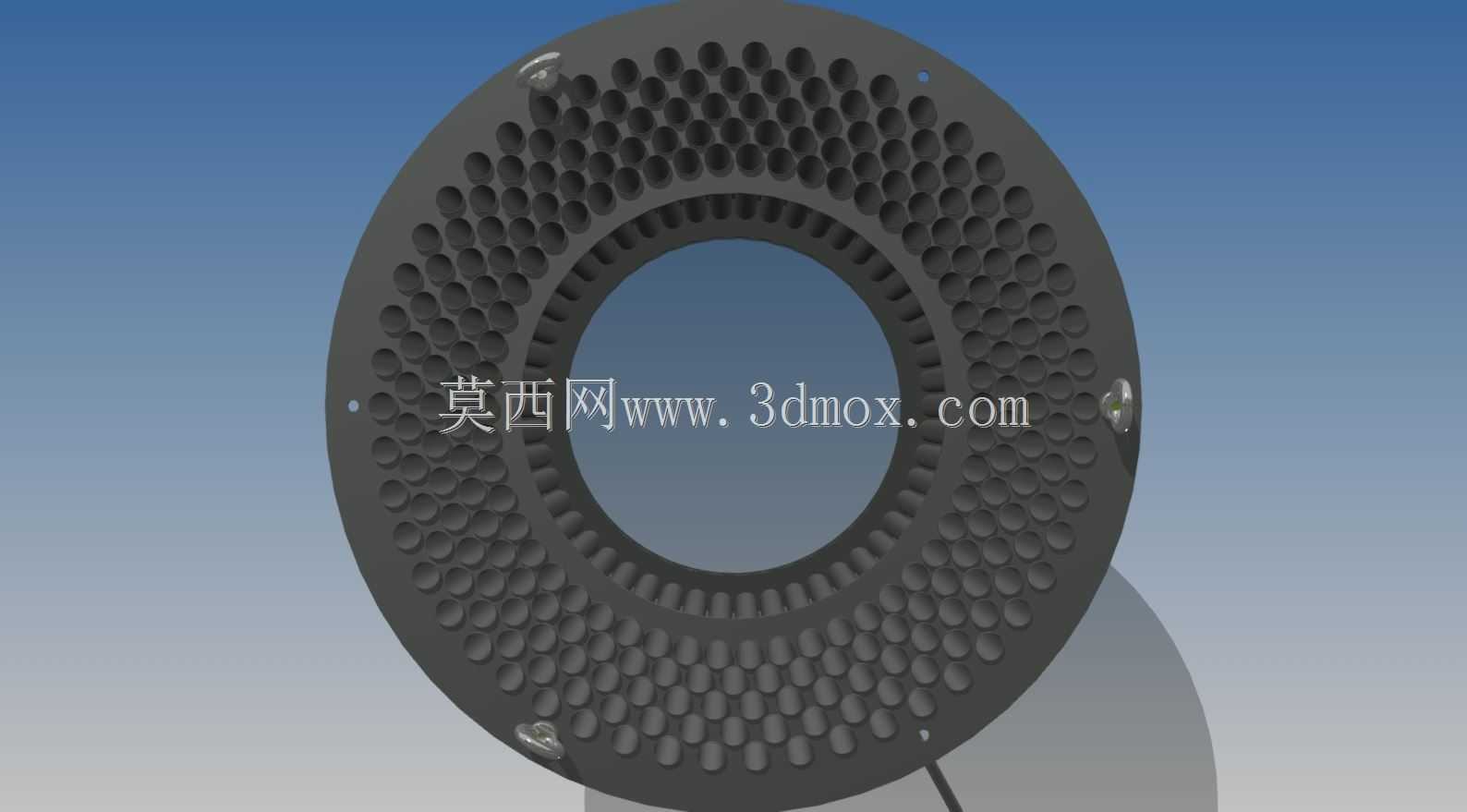

　　这款筒式旋转给料结构，主要应用在粉体、小颗粒物料的连续输送工艺段，常见于粮食加工、建材配料、化工粉体输送、冶金辅料投加等生产场景，作为料仓出料与下游输送设备之间的衔接部件，承担锁气、均匀给料、控制物料流量的核心作用，避免料仓内物料出现架桥、冲料问题，同时可阻隔上下工况段的气压串通，适配正压、负压气力输送系统的进料端使用。从结构设计来看，整体采用立式圆筒形主体布局，上下端均设置带螺栓孔的法兰安装边，可直接与上部料仓出料口、下部输送管道或设备进料口通过紧固件对接，安装时需保证筒体轴线与水平面垂直，避免内部转子运转出现卡滞。筒体内部设置径向排布的格仓式转子结构，转子随中心轴转动过程中，上部料仓的物料落入格仓内，

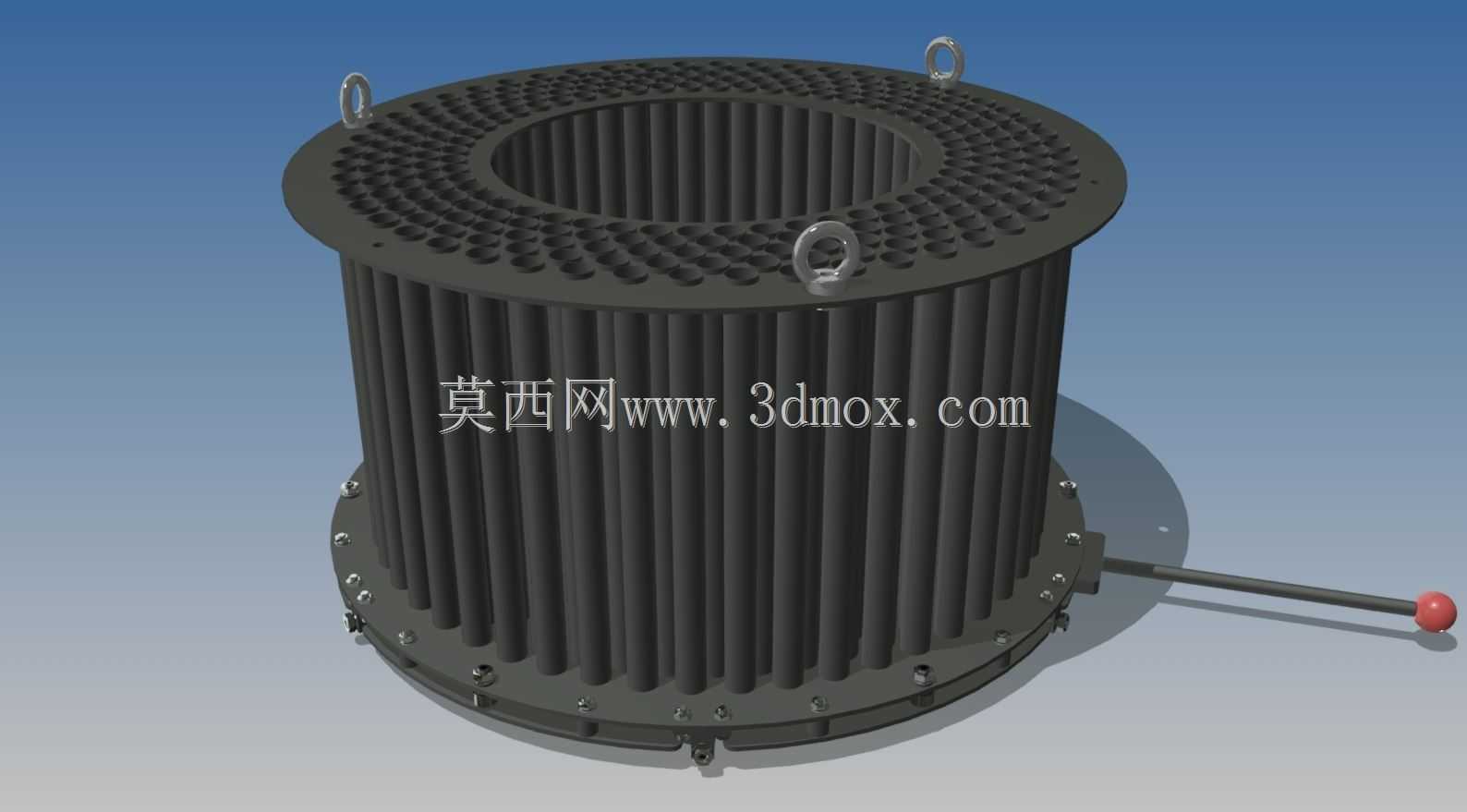

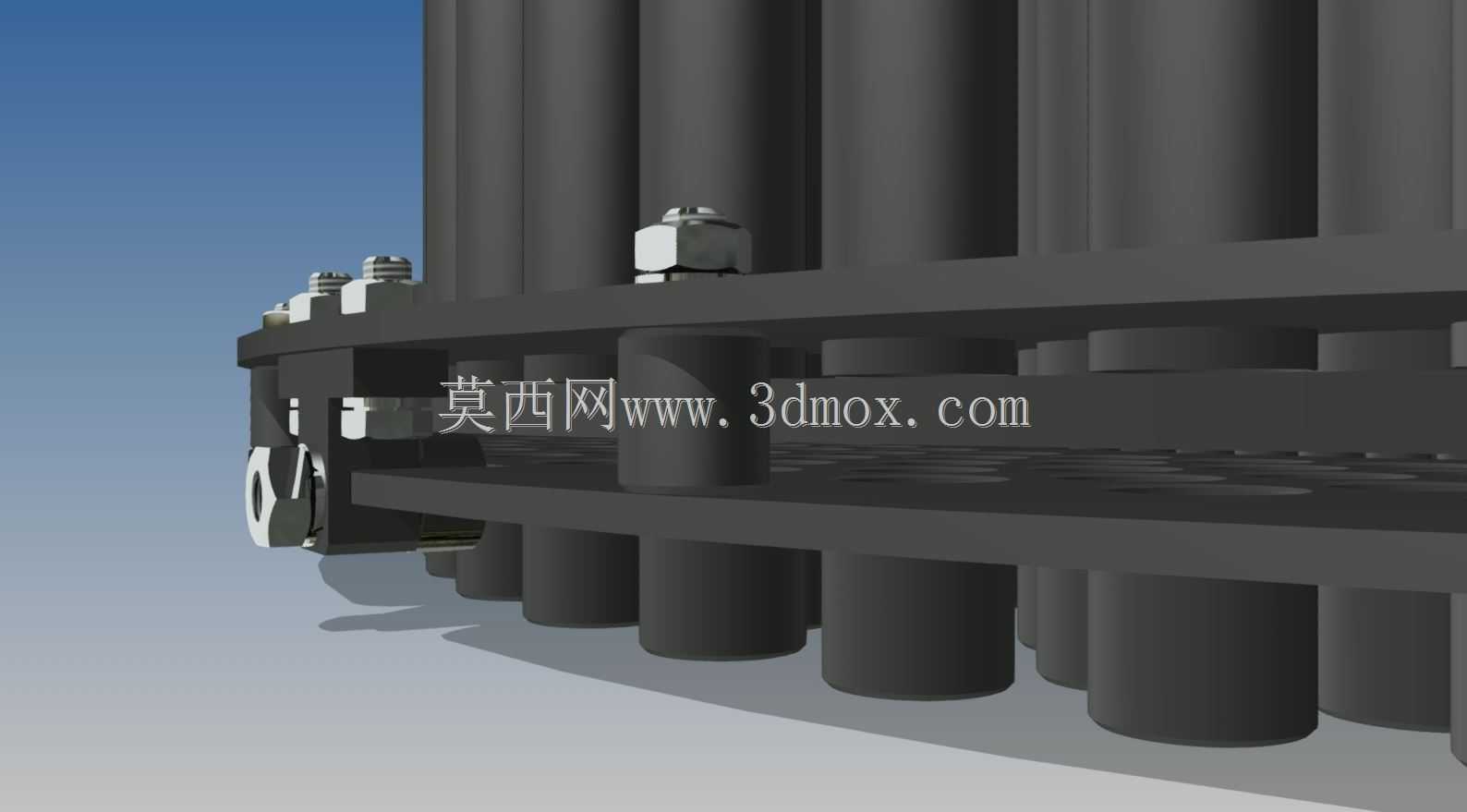

　　随转子转动到下部卸料口时依靠重力排出，通过调整转子转速即可精准控制给料量，侧部伸出的带手柄操纵杆可用于手动调节转子锁止状态或检修时的盘车操作，顶部法兰面设置的三个吊环为设备吊装转运、现场安装就位提供受力点，无需额外焊接吊耳破坏筒体结构强度。设计过程中重点考量了转子与筒体内壁的间隙控制，间隙过大会导致锁气效果差、漏风漏料，间隙过小则容易因物料卡入造成转子运转卡阻、磨损加剧，因此格仓边缘做了小角度倒角处理，既减少运转时的物料剪切阻力，也能避免大颗粒物料卡入间隙造成设备过载。筒体上下法兰的螺栓孔采用均布排布，适配行业内通用的料仓出料口安装尺寸，无需额外制作过渡连接法兰即可完成现场装配，转子两端的支撑轴承座集成在端盖结构内，

　　减少外部粉尘进入轴承腔的概率，延长维护周期。整体结构没有冗余的外置部件，所有功能结构均围绕筒体集成布置，占用安装空间小，可直接嵌入现有生产线的料仓出料位置，不需要对原有管线做大幅改动，适配不同产能规模的生产线给料需求，针对磨琢性较强的物料，还可在筒体内壁、格仓表面加装可更换的耐磨衬板，降低主体结构的磨损速率，减少后期维护更换成本。
