1吨级手动液压起重油缸结构设计

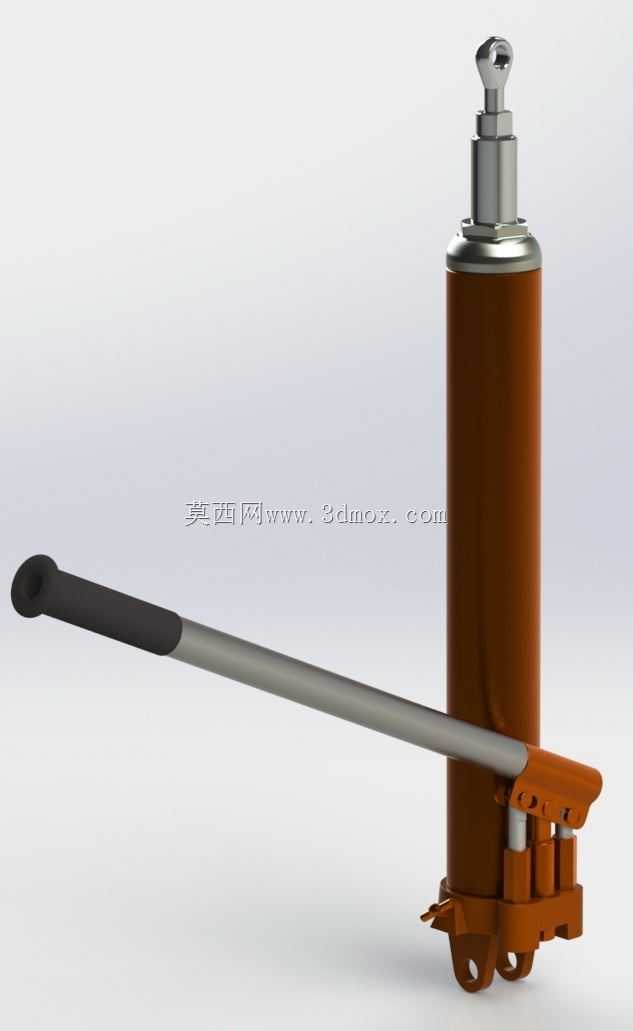

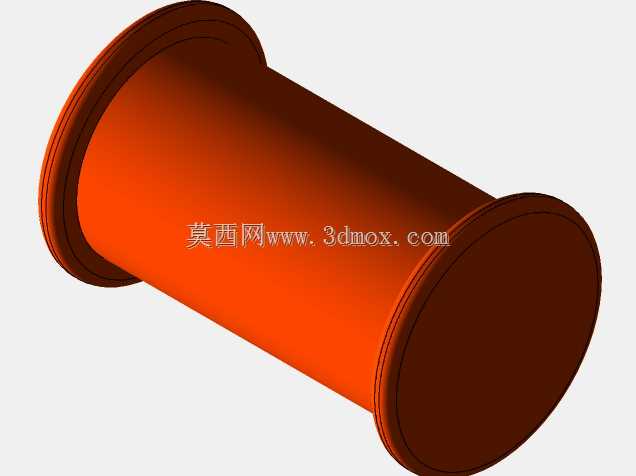

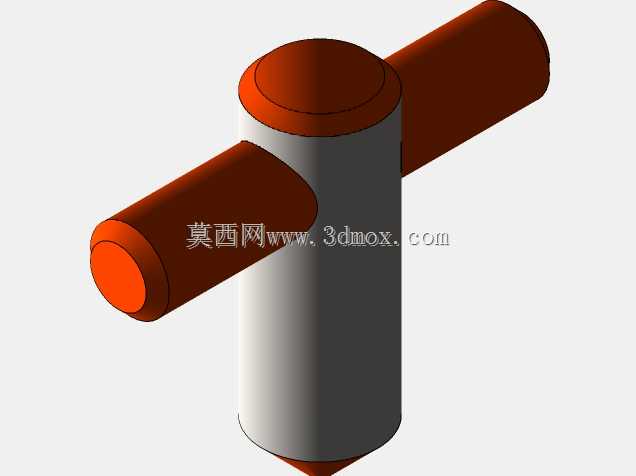

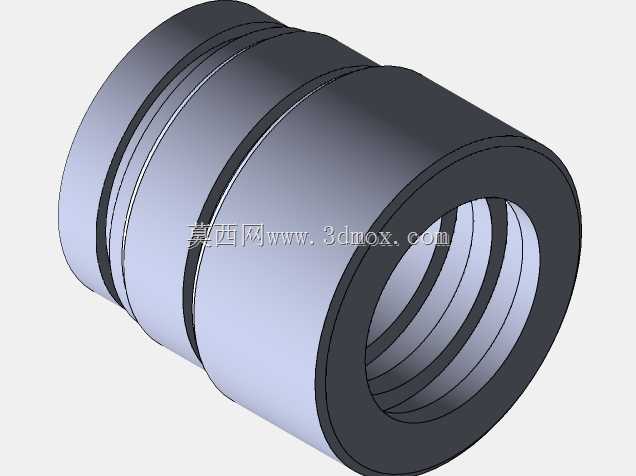

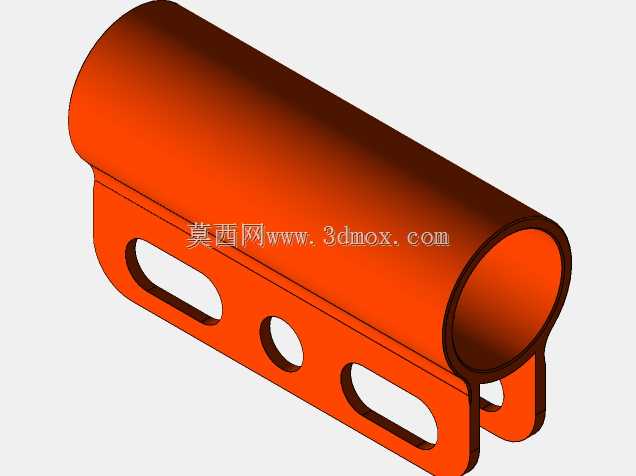

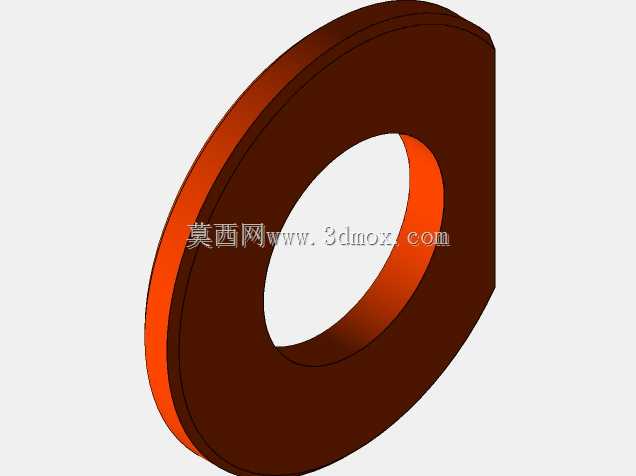

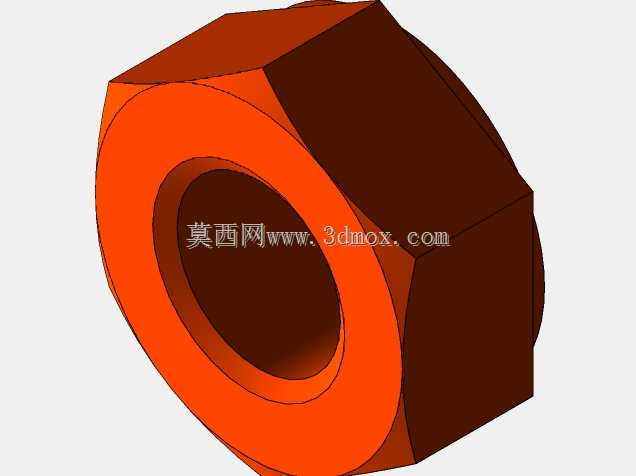

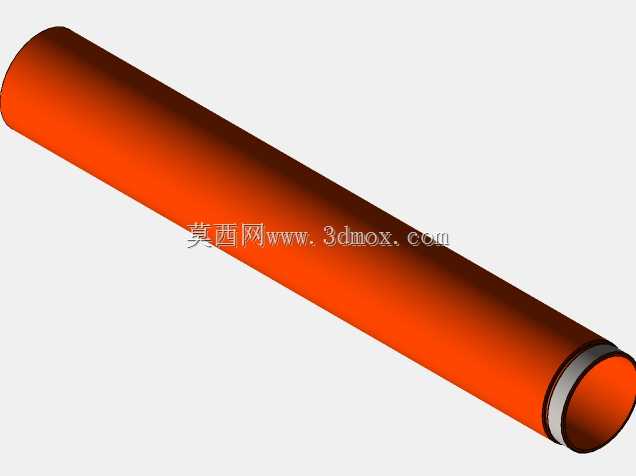

　　这款1吨容量的手动液压起重油缸，是小型起重作业场景里的核心执行部件，常见于车载应急顶升、小型设备检修移位、仓储轻型货物抬升等工况，能在无外接动力源的场景下稳定输出顶升力，适配2000磅额定载荷的顶升需求。从结构设计逻辑来看，整体采用单柱塞伸缩式布局，缸筒选用厚壁无缝结构承载油压，内壁做高精度珩磨处理降低密封件磨损，外部的棕红色防护层兼顾防锈与磕碰防护，适配车间、户外临时作业的复杂环境。手动压杆的长度经过力臂优化，操作人员施加常规手动力即可通过柱塞泵的往复作用完成油压建立，压杆握持段做防滑包覆处理，降低长时间操作的手部疲劳，压杆与泵体的铰接位置设置耐磨衬套，减少反复动作带来的铰接间隙。油缸底部设置带铰接孔的安装底座，

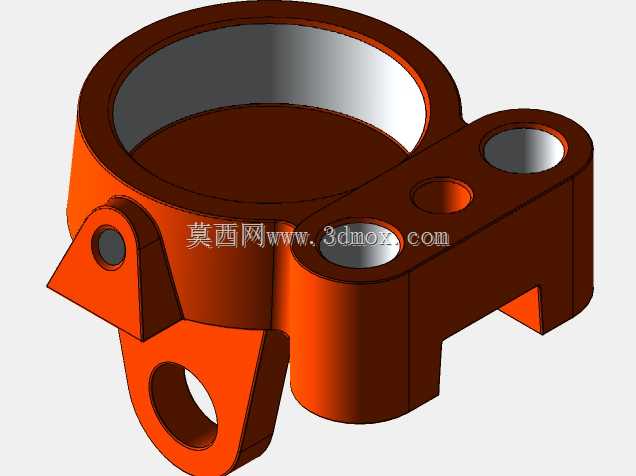

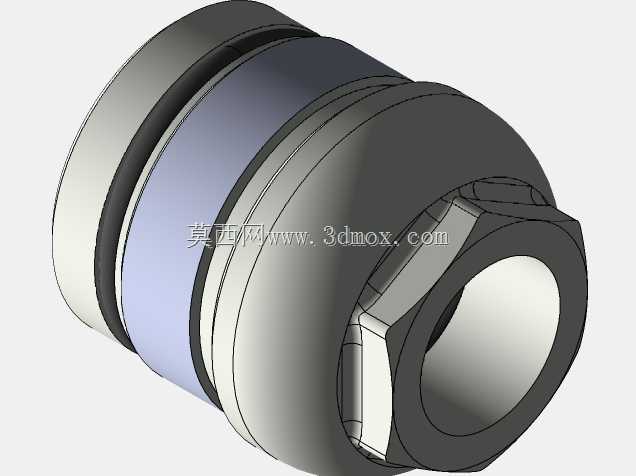

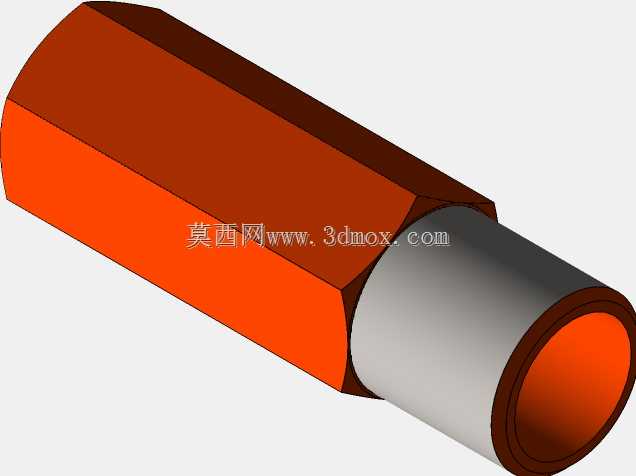

　　既可以通过螺栓刚性固定在配套支架上，也能依托底座的支撑面直接放置在平整作业面，底部的支撑脚做加宽处理，顶升过程中可分散接触压力，避免软质作业面出现塌陷倾斜。顶端的顶升头采用球头结构，允许顶升接触面存在小角度偏斜，避免偏载带来的柱塞杆侧向受力，延长密封件与柱塞的使用寿命。从安装边界来看，油缸缩回状态下整体高度适配小型起重设备的收纳空间，柱塞伸出行程满足常规1吨级作业的顶升高度需求，缸体外径尺寸可适配多数通用手动千斤顶的配套安装位，无需额外修改支架结构即可完成替换。油路部分集成了卸荷阀结构，操作人员可通过微调卸荷阀开度控制柱塞下降速度，避免载荷快速下坠带来的作业风险，泵体的单向阀结构做硬密封配合，减少油压内泄，

　　长时间承载时不会出现自主回落的问题。建模过程中对密封槽的尺寸、铰接位置的配合公差、压杆的受力形变都做了对应校核，所有配合面的尺寸公差都符合液压元件的通用设计规范，既可以作为小型起重设备的设计参考，也能用于液压原理教学的结构演示，帮助从业者理解手动液压顶升的动力传递路径与结构布局逻辑。
