立式链板进料输送衔接设备结构

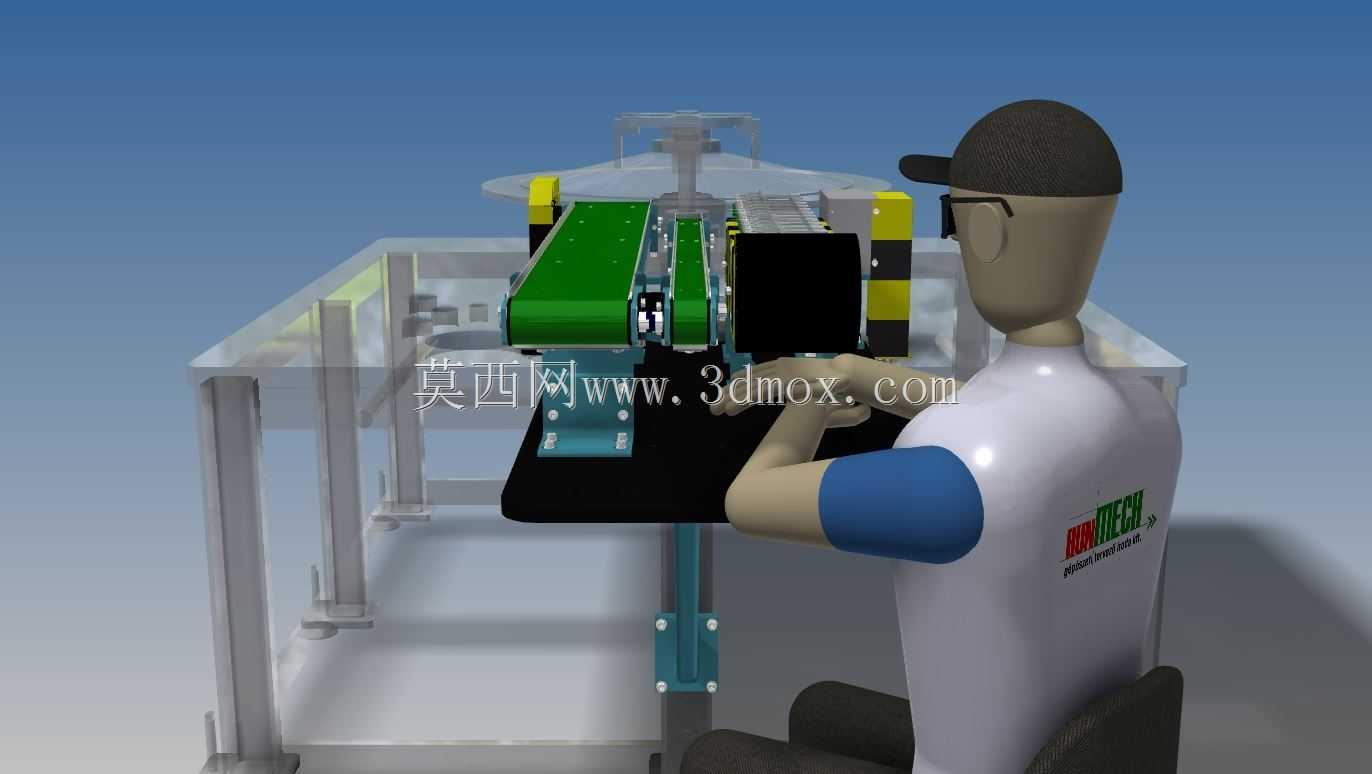

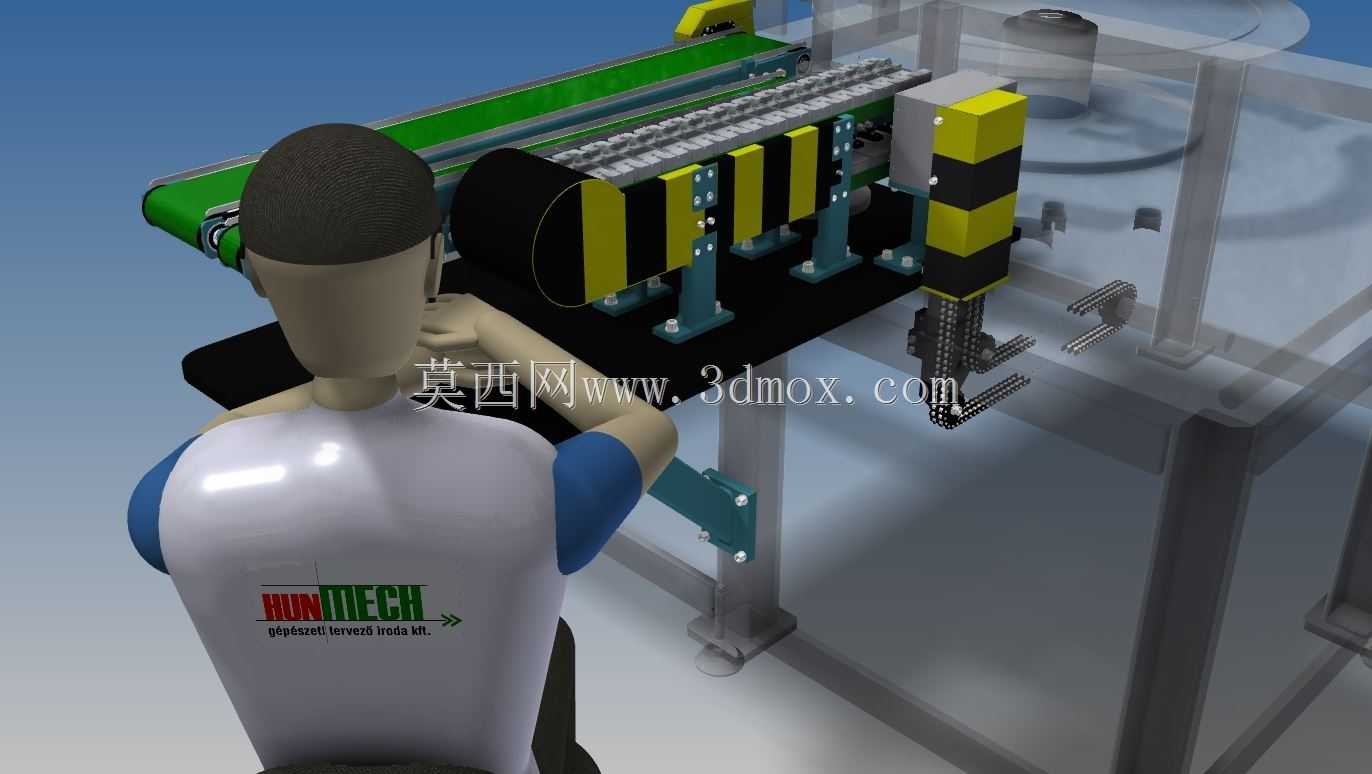

　　这套立式进料链与输送带组合结构，主要面向离散制造产线的工位衔接场景，常见于五金件分拣、小型零部件组装、包装前段供料等工序，用来解决水平输送与立式工位之间的物料姿态过渡问题，避免人工上料的节拍波动与磕碰损伤。从结构设计逻辑来看，整套设备采用分段式布局，水平段皮带输送负责承接上游来料，皮带表面做防滑处理，适配带一定油污的金属小件输送，输送速度可通过侧边的驱动辊张紧结构微调，张紧座采用腰型孔安装，无需拆解主体框架即可完成皮带松紧度调整，日常维护时不需要挪动上下游设备的安装位置。立式进料链段采用模块化链板拼接结构，每块链板上预留工装安装位，可根据输送物料的外形尺寸更换挡块或者定位治具，链板驱动端采用伺服电机配合减速机直连，

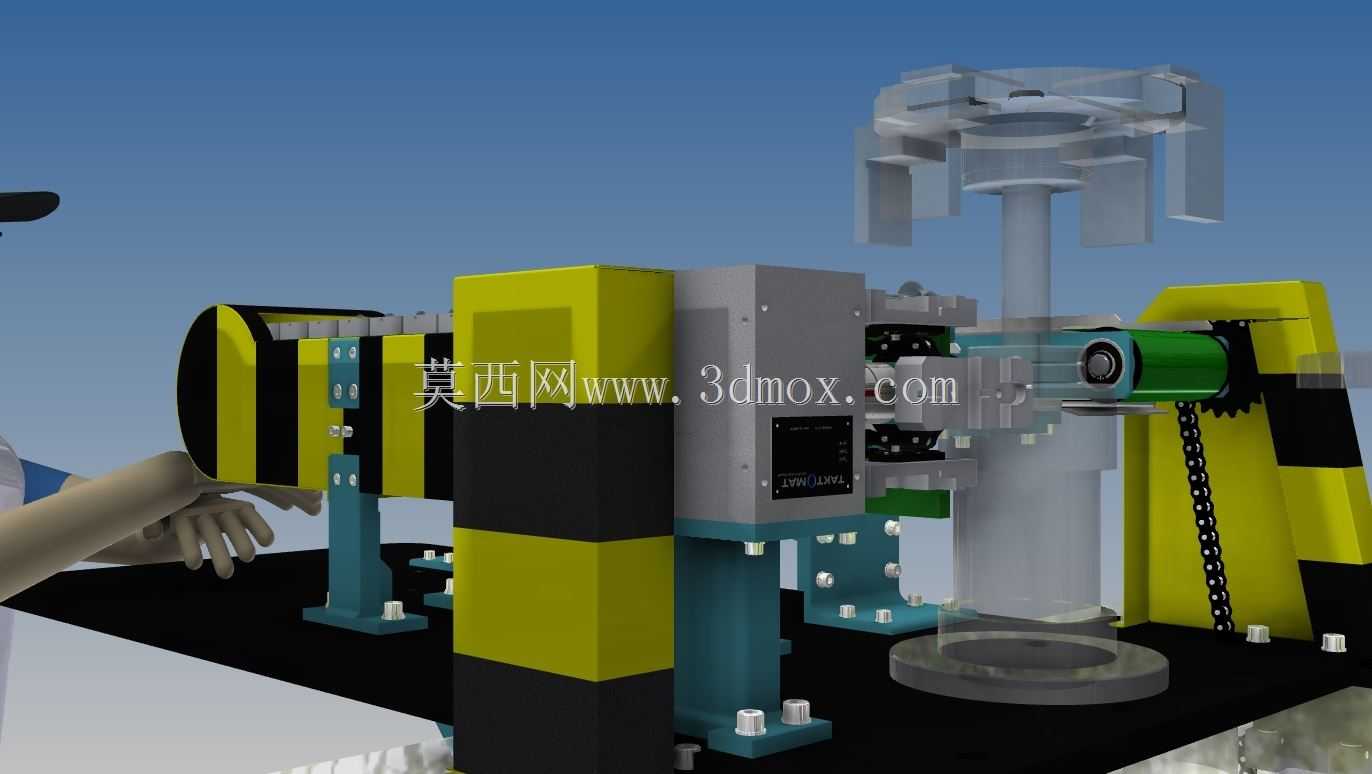

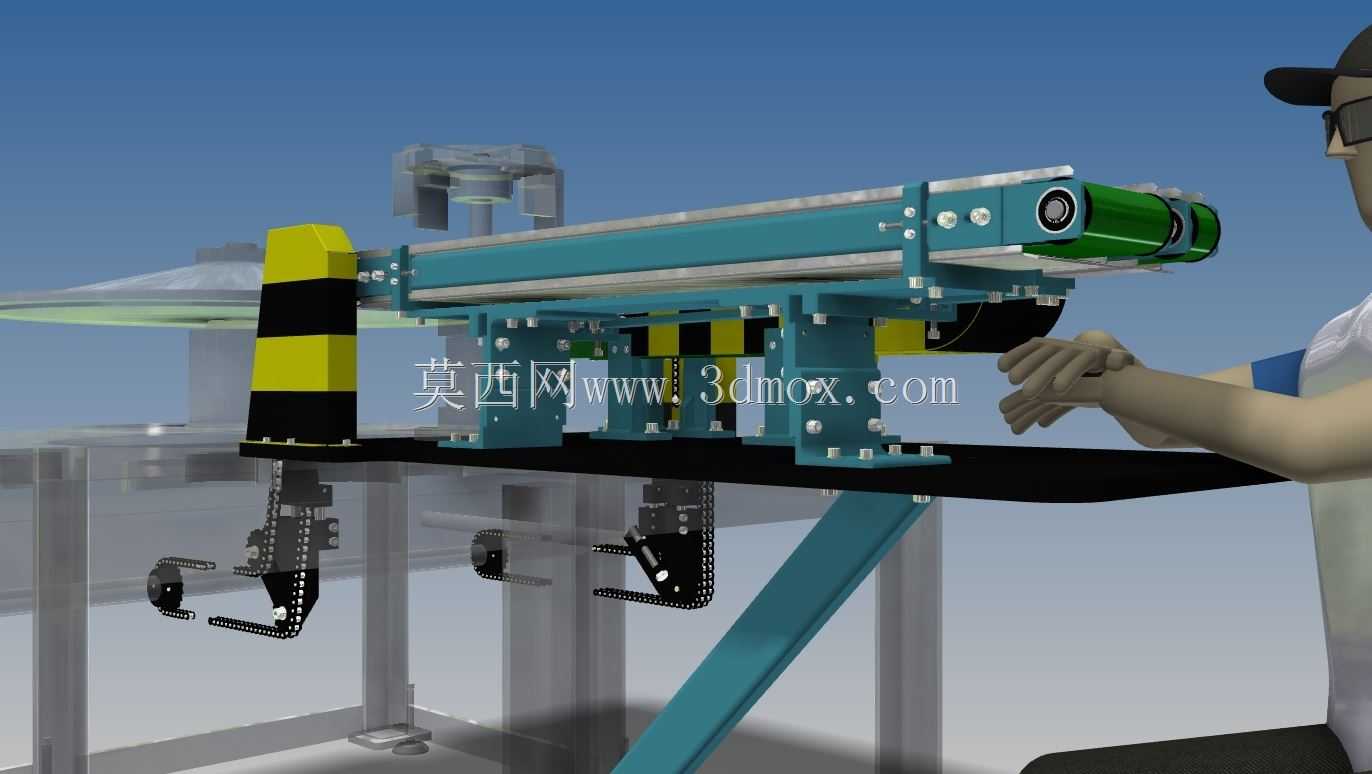

　　启停位置精度控制在±0.5mm以内，能精准将物料递送到下游取料工位的作业范围内，不会出现物料偏斜导致的取料失败问题。设备的支撑框架采用工业铝型材拼接，所有连接位置采用内置角码固定，外部无突出的螺栓结构，避免生产过程中剐蹭操作人员或者勾挂物料包装袋，框架底部配置可调脚杯，可在地面不平整的车间环境内调整设备水平度，调整范围±15mm，适配多数车间的地面安装条件。从安装边界来看，整套设备的水平段宽度控制在400mm以内，立式段高度可根据对接工位的高度做模块化加高，单段加高模块长度为200mm，不需要重新设计整体框架即可适配不同高度的下游设备，设备侧边预留传感器安装槽，可直接安装对射光电、接近开关等检测元件，不需要额外焊接安装支架，

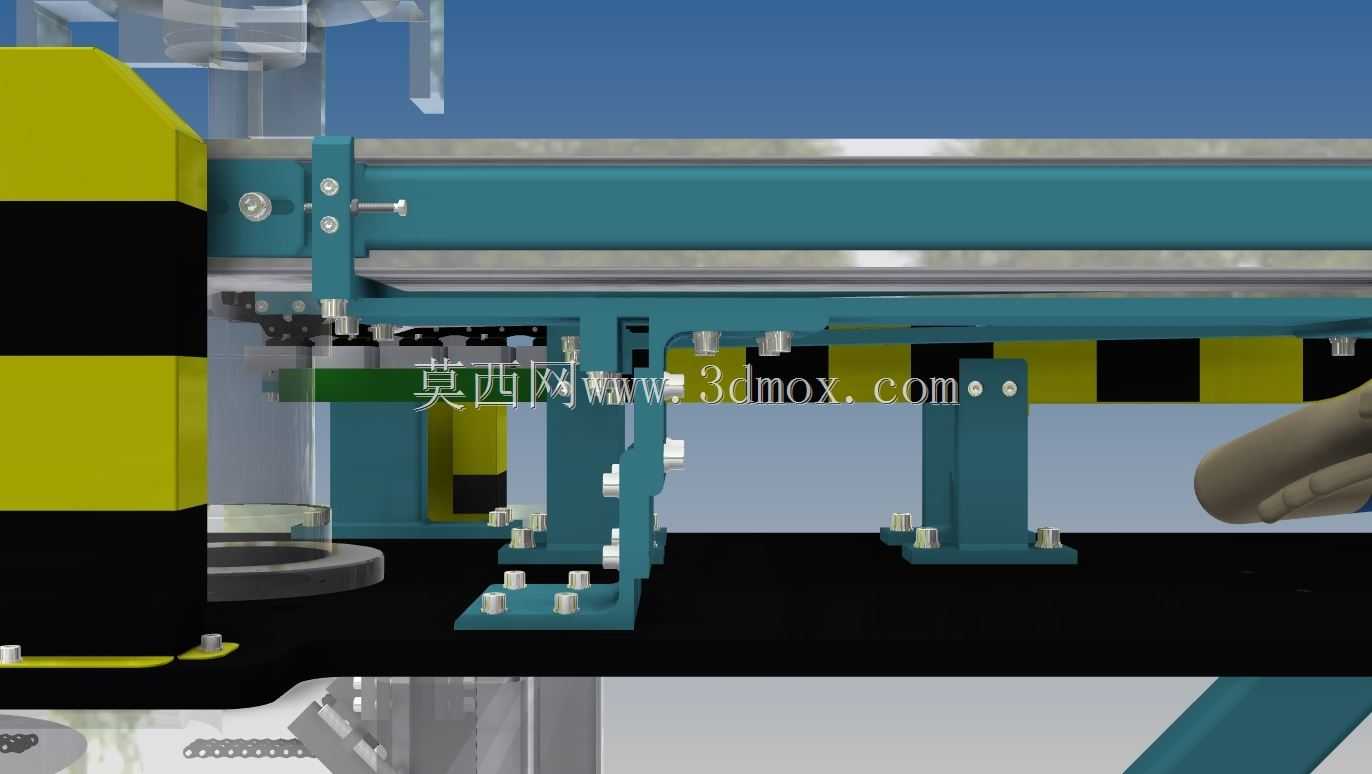

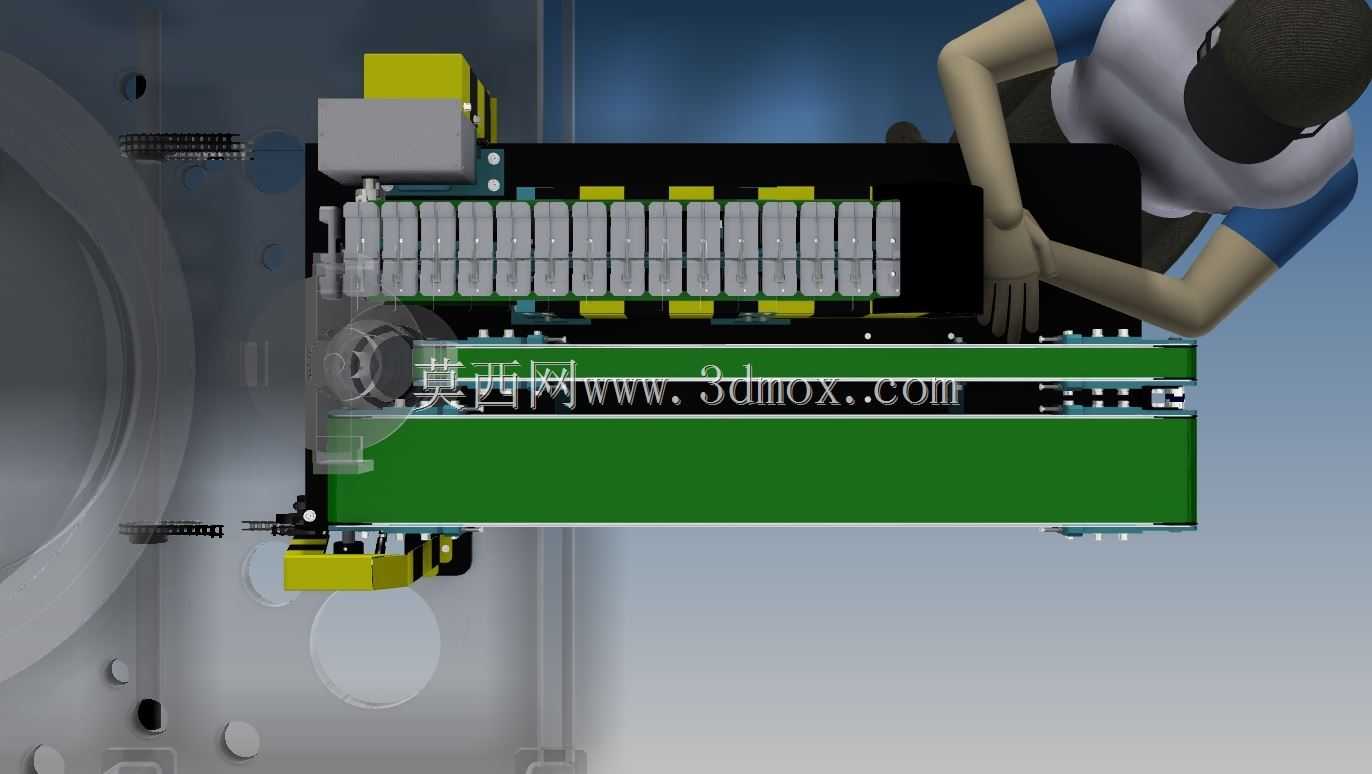

　　布线时可直接走铝型材的内置槽道，外部无裸露线缆，符合车间的安全布线要求。在实际使用场景中，这套结构可直接对接振动盘出料端、机械手取料工位或者包装机进料口，链板与皮带的衔接位置做了过渡导板，导板与输送面的高度差控制在0.2mm以内，物料从皮带过渡到链板时不会出现卡滞、跳料问题，针对小型片状物料还可在导板位置加装压条，避免高速输送时物料被气流带飞。整套结构的驱动部件都布置在设备的非操作侧，操作侧预留足够的人员操作空间，清理散落物料、更换易损件时不需要拆除设备的安全护罩，日常点检可直接观察到链板、皮带的磨损情况，降低运维的时间成本。
