夹带式水平监管链输送设备结构

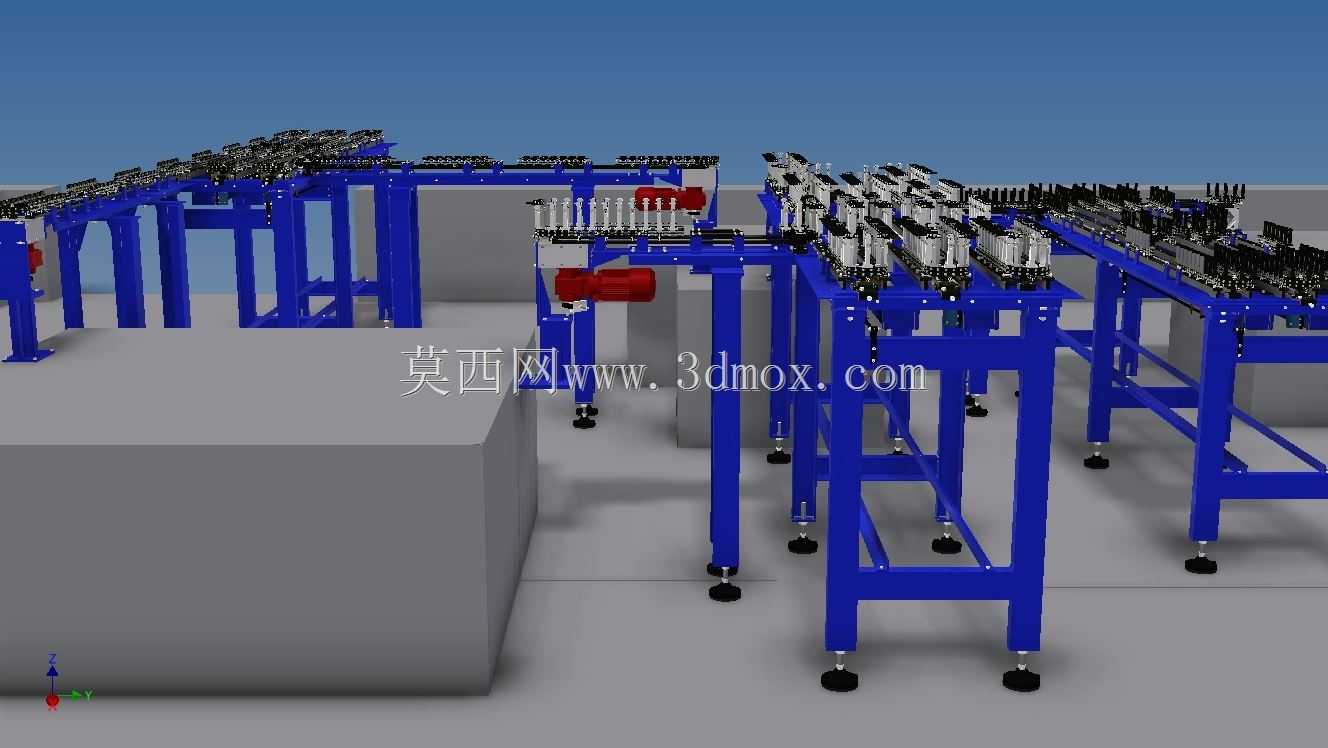

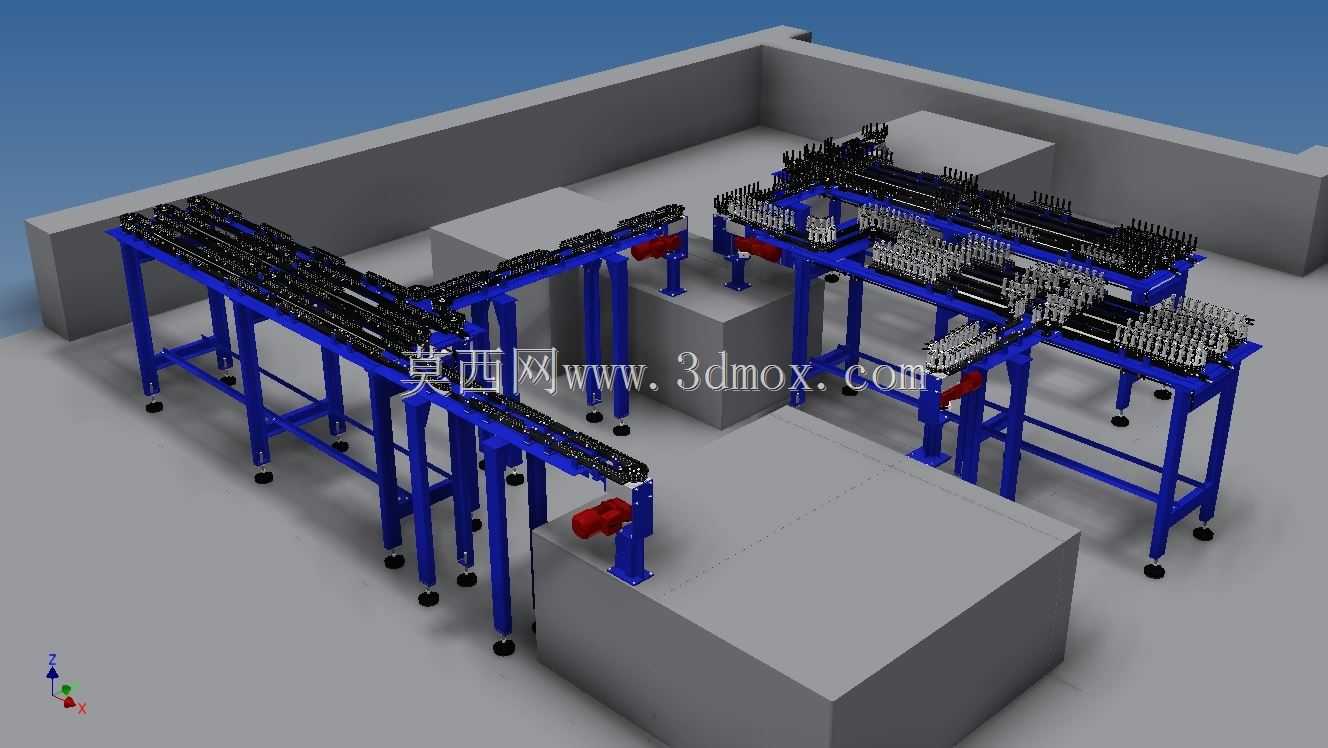

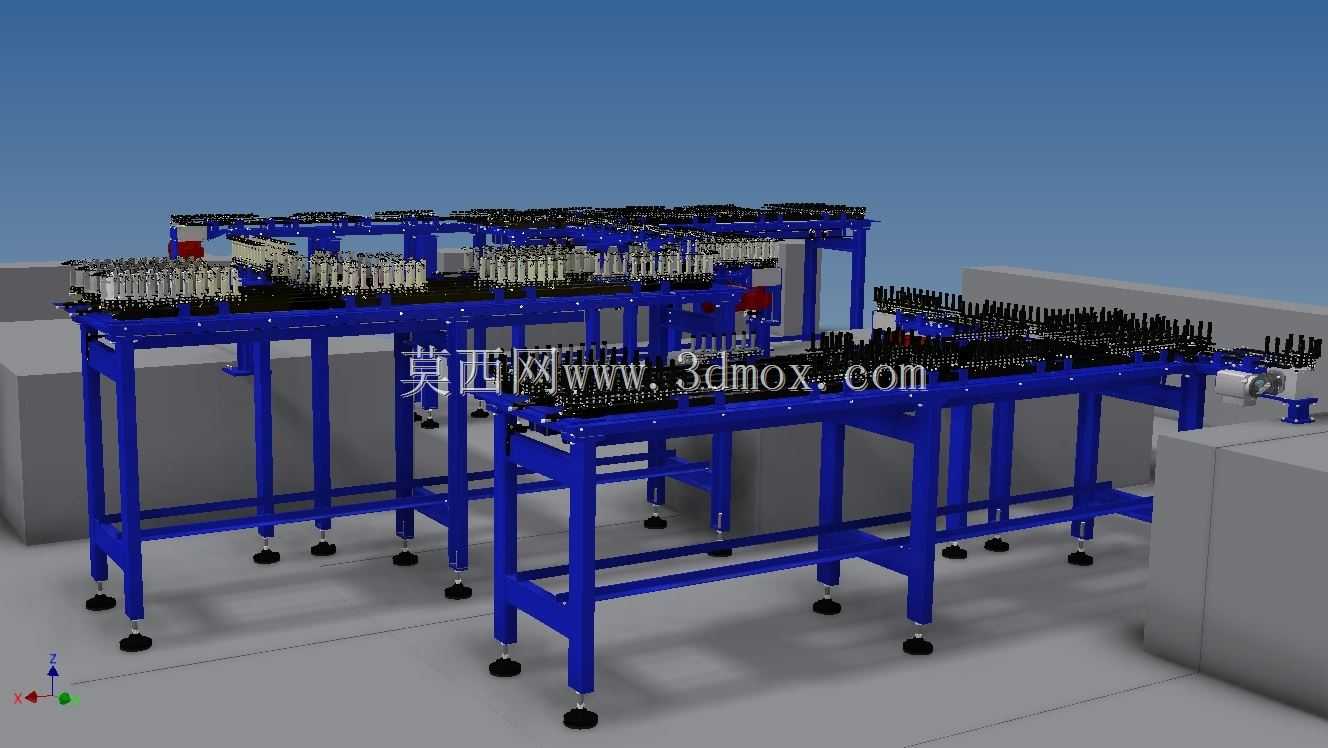

　　这套夹带式水平监管链输送结构，主要面向规整类工件的长距离水平转序场景，常见于汽车零部件加工线、家电装配线、小型五金件批量生产车间的工序间物料传递环节，可衔接不同工位的加工、检测、分拣设备，替代传统人工转运带来的节拍不稳定、工件磕碰损伤问题。设备整体采用分段式模块化机架设计，单段机架采用标准方管焊接成型，底部配置可调式脚杯，可根据车间地面平整度调整安装高度，单段机架长度适配常规车间柱距，多段拼接后可实现数十米距离的连续输送，安装时无需额外预埋地脚，通过膨胀螺栓固定地面即可满足运行稳定性要求，整体输送面高度可根据对接设备的进料口高度做±50mm范围的调整，适配不同产线的高度差需求。夹带夹持机构采用双侧对称布置的链传动结构，

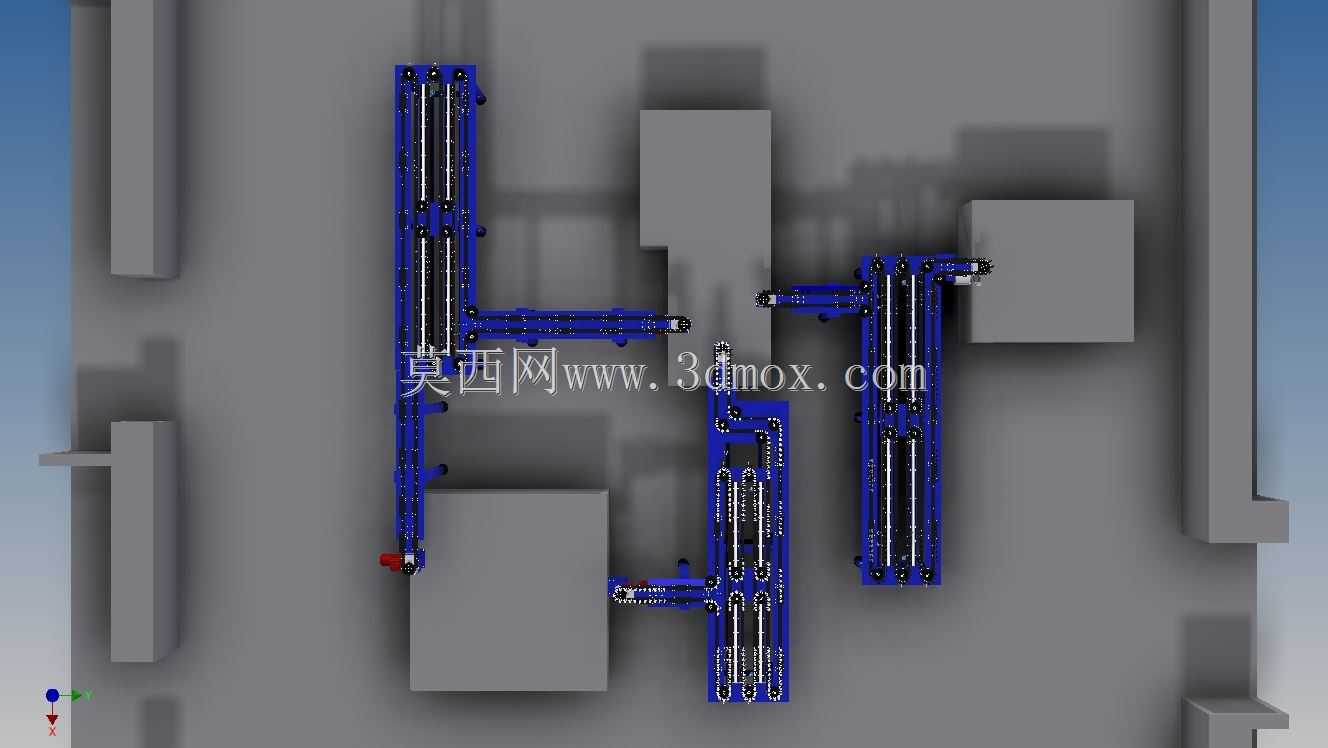

　　链条上配套定制的弹性夹带块，可根据输送工件的外形尺寸调整两侧夹带的间距，夹持力通过夹带块的压缩量控制，既保证工件输送过程中不会出现偏移、掉落，也不会因夹持力过大造成工件表面压痕，尤其适合表面质量要求较高的电镀件、喷涂件转序使用。驱动单元布置在输送线的进料端侧方，采用减速电机直接驱动主动链轮的结构，传动路径短，运行噪音低，线速度可根据产线节拍需求在0.1m/s-0.5m/s范围内调整，从动端配置张紧机构，可补偿链条长期运行产生的伸长量，保证传动啮合精度。整条输送线的转弯段采用圆弧过渡导轨结构，夹带链条沿圆弧导轨运行，可实现90度、180度的转向输送，适配车间不规则的场地布局，无需额外增加转角移载机构，减少产线的设备投入成本。

　　设计过程中充分考虑了维护便利性，所有链轮、导轨位置都预留了检修空间，夹带块采用快拆式安装结构，磨损后可单独更换，无需拆解整条链条，降低后期维护的工时成本。机架表面采用喷塑处理，耐车间油污、切削液腐蚀，可适应多数机加工、装配车间的生产环境，输送线侧边预留了传感器安装位，可按需加装工件到位检测、计数、防错检测元件，直接对接产线的PLC控制系统，实现整线的自动化运行。
