夹式垂直循环存储输送链结构设计

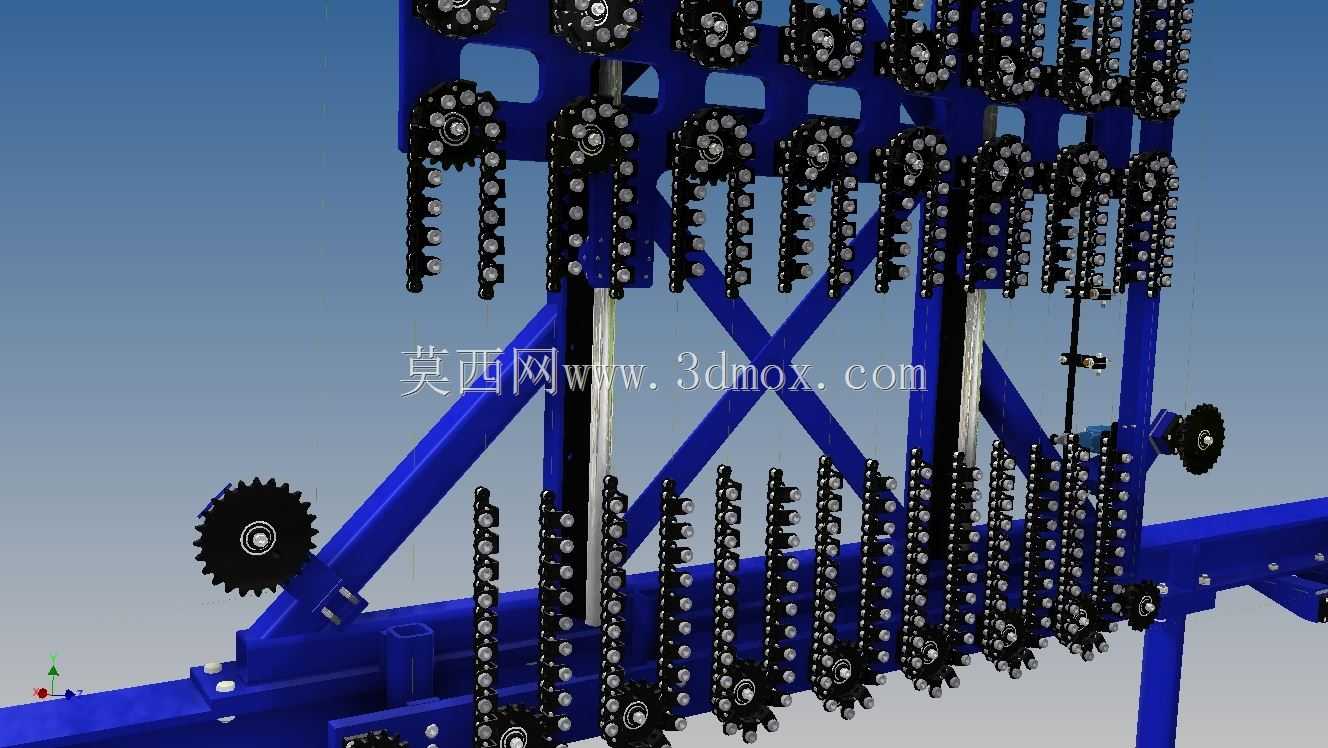

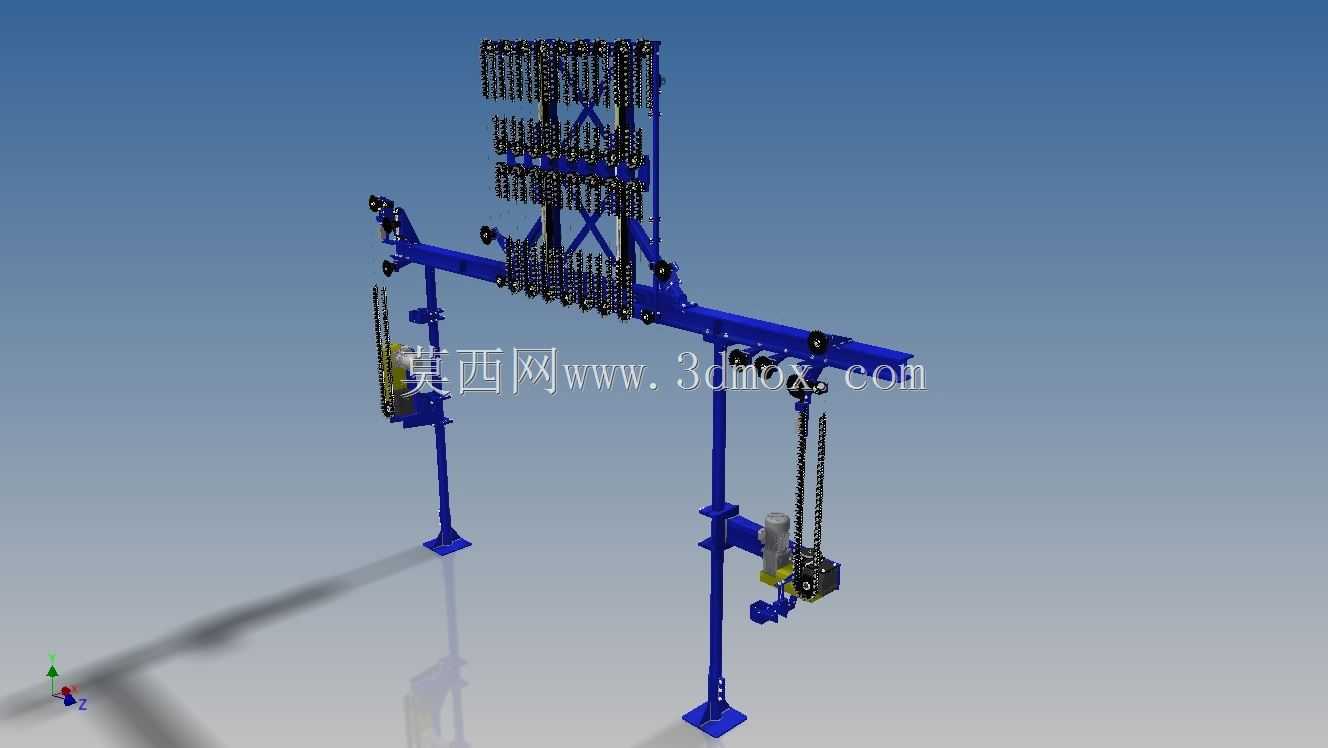

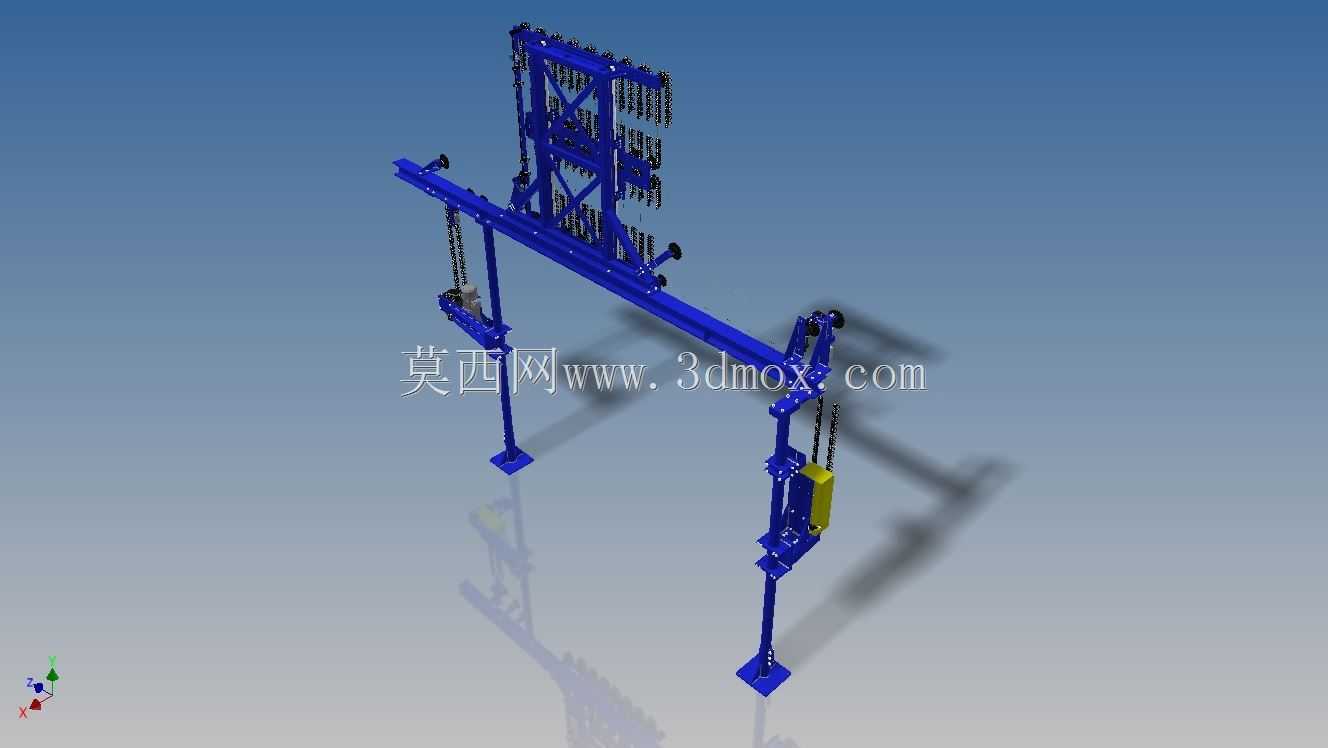

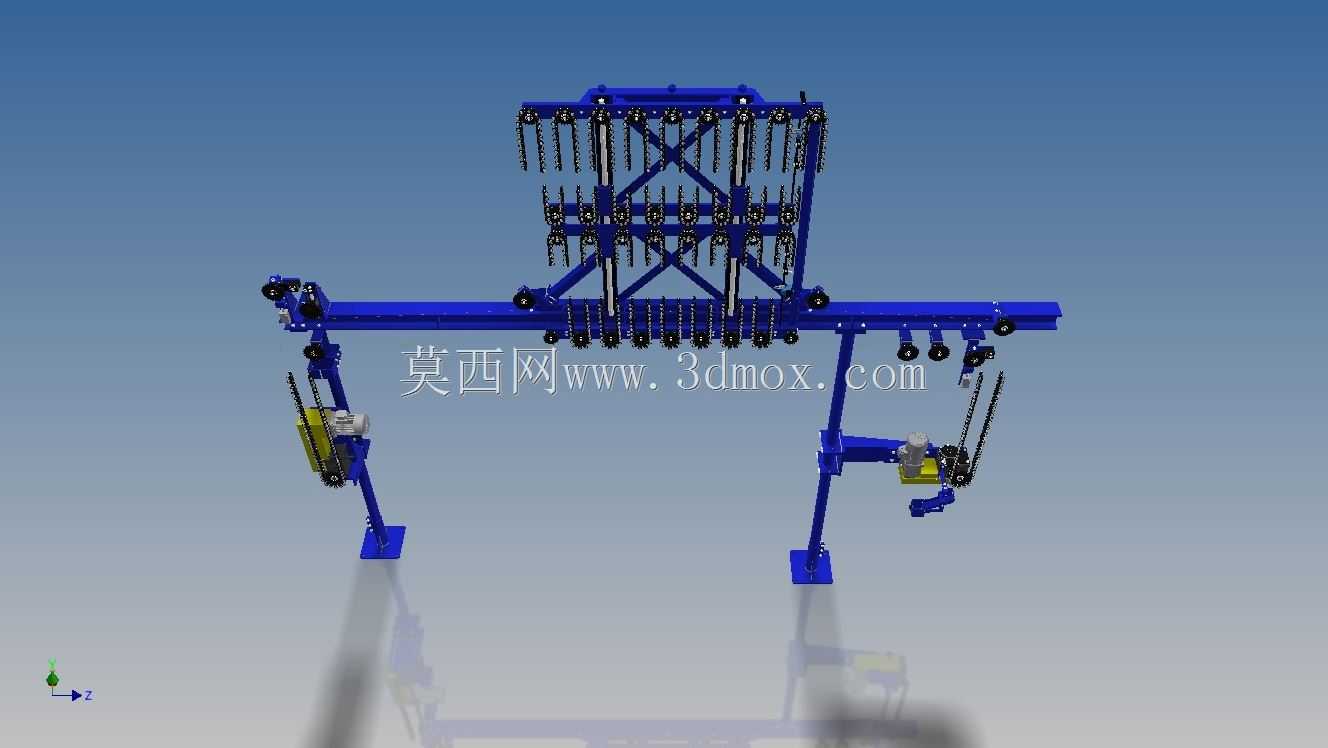

　　这套夹式垂直存储链主要面向生产车间线边暂存、立体仓储单元的垂直物料转运场景，可在有限占地空间内实现多工位物料的循环存取，适配电子元器件、小型机加工件、包装半成品等轻载规整物料的垂直方向流转，解决传统垂直输送设备占用通道宽、存取工位少的痛点。整套机构以双排精密滚子链作为核心承载传动构件，沿立式桁架框架布置闭环回转路径，链条上等距安装带弹性夹持头的载具，夹持头采用开口自适应结构，可兼容一定尺寸范围内的棒状、盒装、片状工件，无需额外定制载具即可适配多规格物料的临时存储与输送。设计阶段优先考虑安装边界的适配性，整体框架采用标准型钢焊接拼接，主支撑立柱采用斜撑交叉加固结构，可直接通过膨胀螺栓固定于车间硬化地面，无需额外开挖基础，

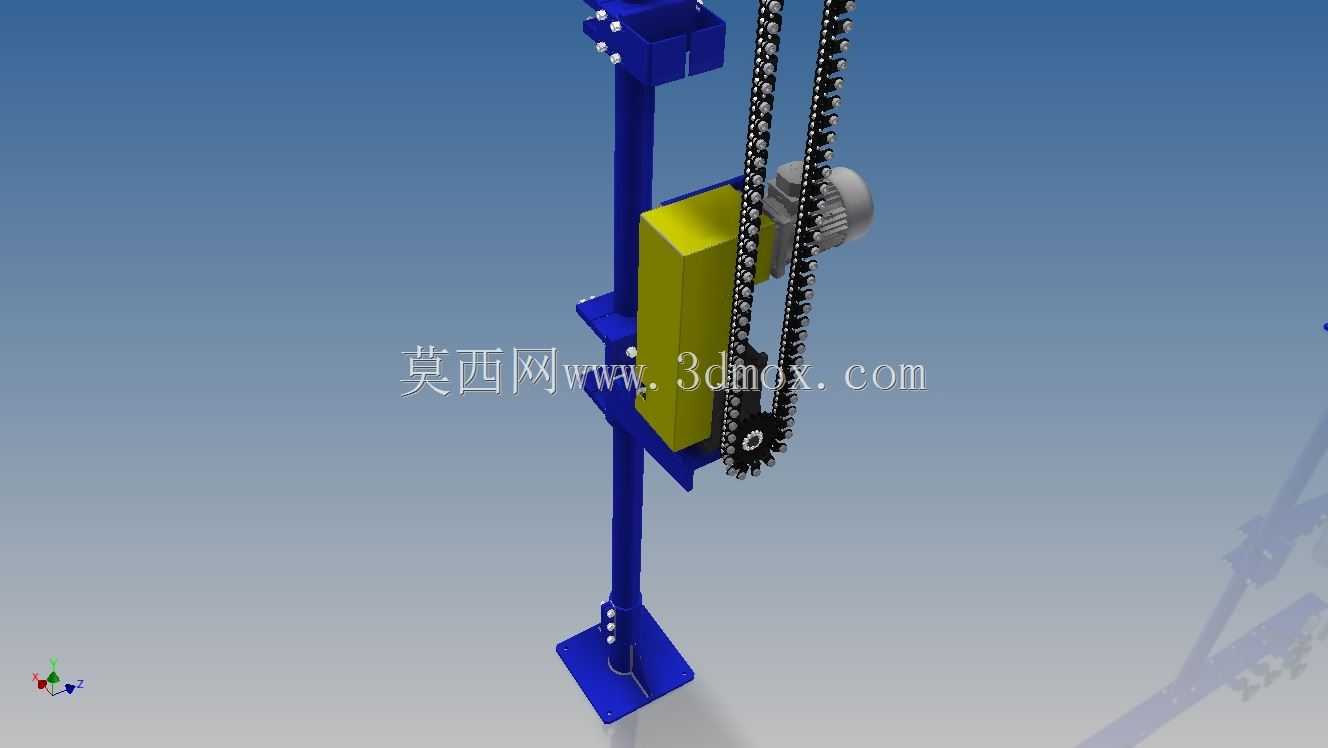

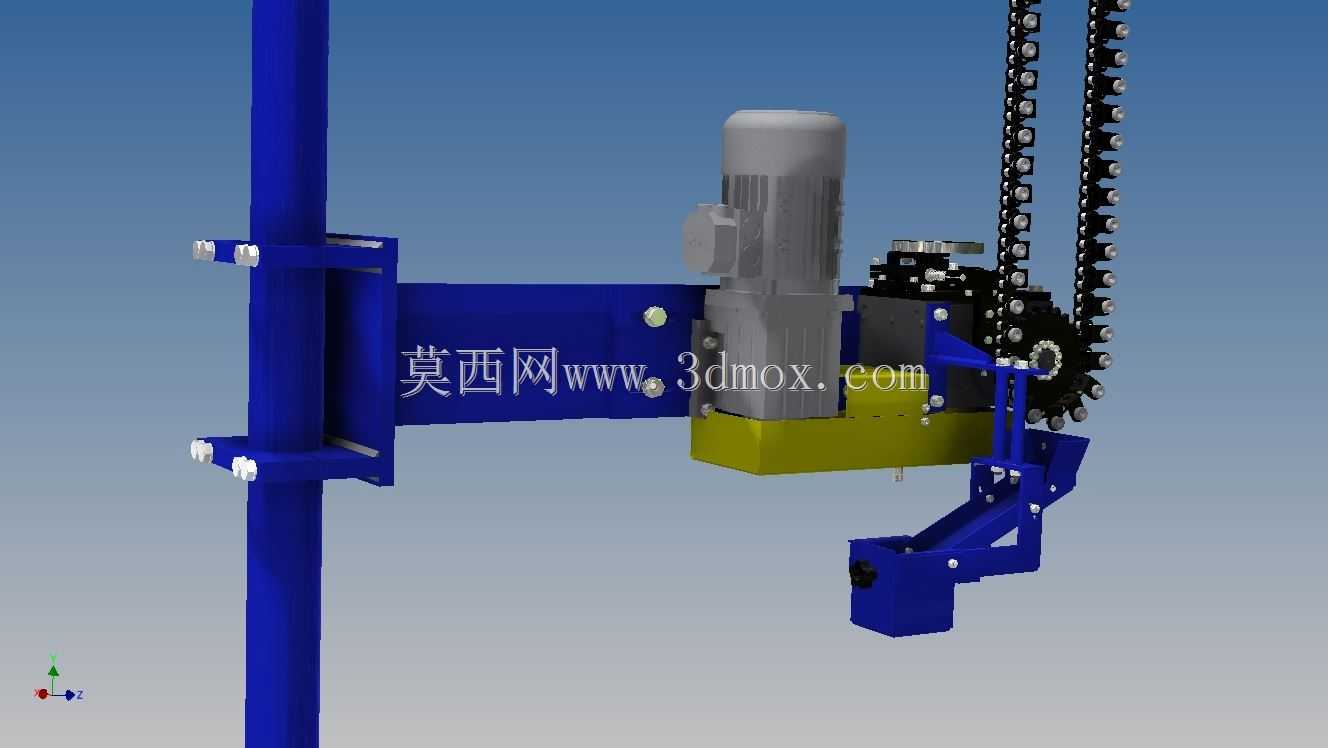

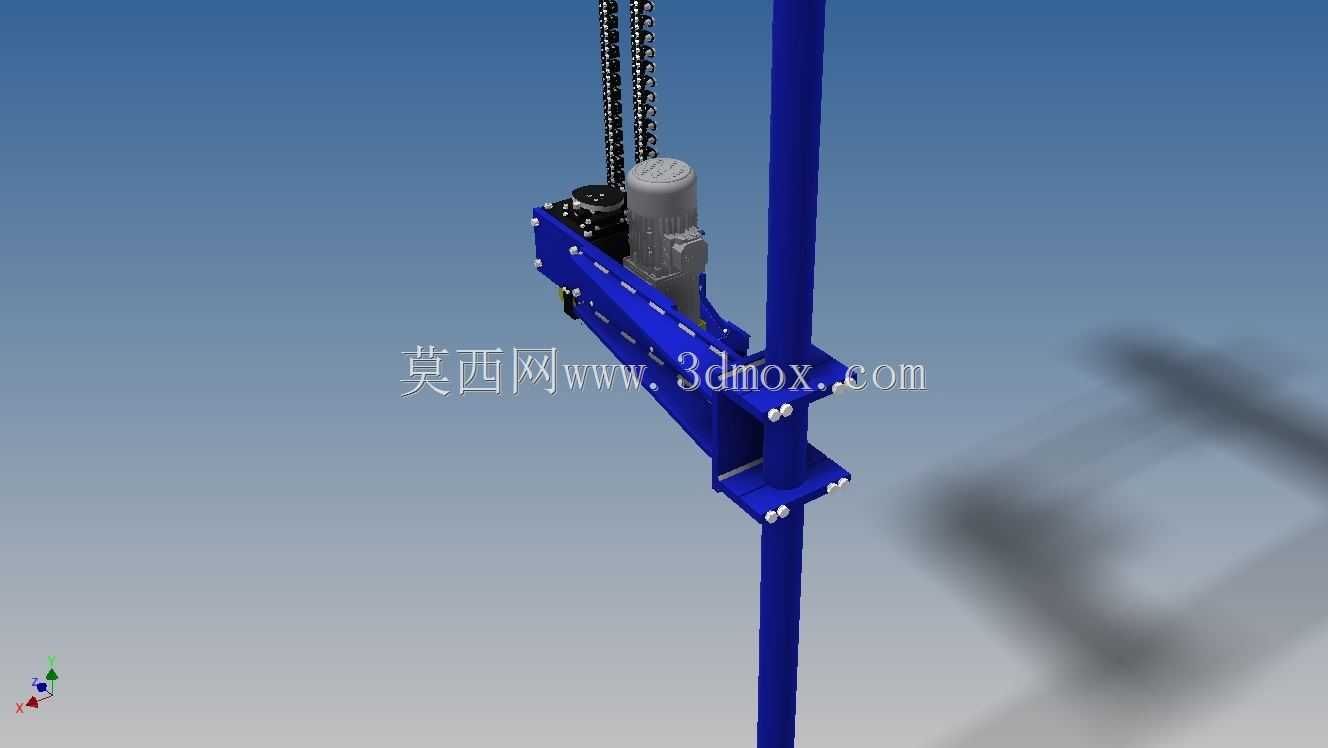

　　设备横向占用宽度控制在1.2米以内，垂直方向可根据现场层高调整链条节数与立柱高度，适配2.5米到6米不等的安装空间，顶部预留链轮张紧调节余量，底部设置驱动单元安装位，驱动链轮与从动链轮的中心距可通过调节螺栓微调，补偿链条长期运行产生的伸长量，避免跳齿、卡滞问题。夹持载具与链条的连接采用铰接式支座，可保证载具在链条回转全程始终保持水平姿态，避免物料在升降、回转过程中滑落，载具夹持力通过内置的扭簧调节，可根据物料重量调整预紧力矩，既保证夹持稳定性，又避免夹伤工件表面。整套传动路径的导轨采用分段式耐磨尼龙导向条，沿链条回转轨迹布置，约束链条的横向摆动，降低运行过程中的噪音与链条磨损，导轨与框架采用T型螺栓连接，可快速拆卸更换磨损段，

　　减少后期维护工作量。在上下回转位置设置导向过渡板，引导载具平稳完成转向动作，避免转向过程中载具晃动导致物料脱落，驱动端配置过载保护离合器，当出现卡料、异物卡入链条间隙时可自动脱开传动，保护链条与驱动电机不受损坏。实际应用中，这套存储链可对接生产线的上下料工位，通过配套的拨料机构可实现指定工位物料的自动取放，无需人工登高存取物料，既提升车间空间利用率，又降低垂直搬运的人工劳动强度，整套结构的零部件多采用标准件，加工件仅为框架、连接支座与夹持头，加工难度低，装配调试过程中仅需保证两侧链轮的同轴度、导轨的对接平顺度即可稳定运行，适合中小批量生产场景的线边存储改造项目使用。
