立式悬臂式链板喂入输送装置结构

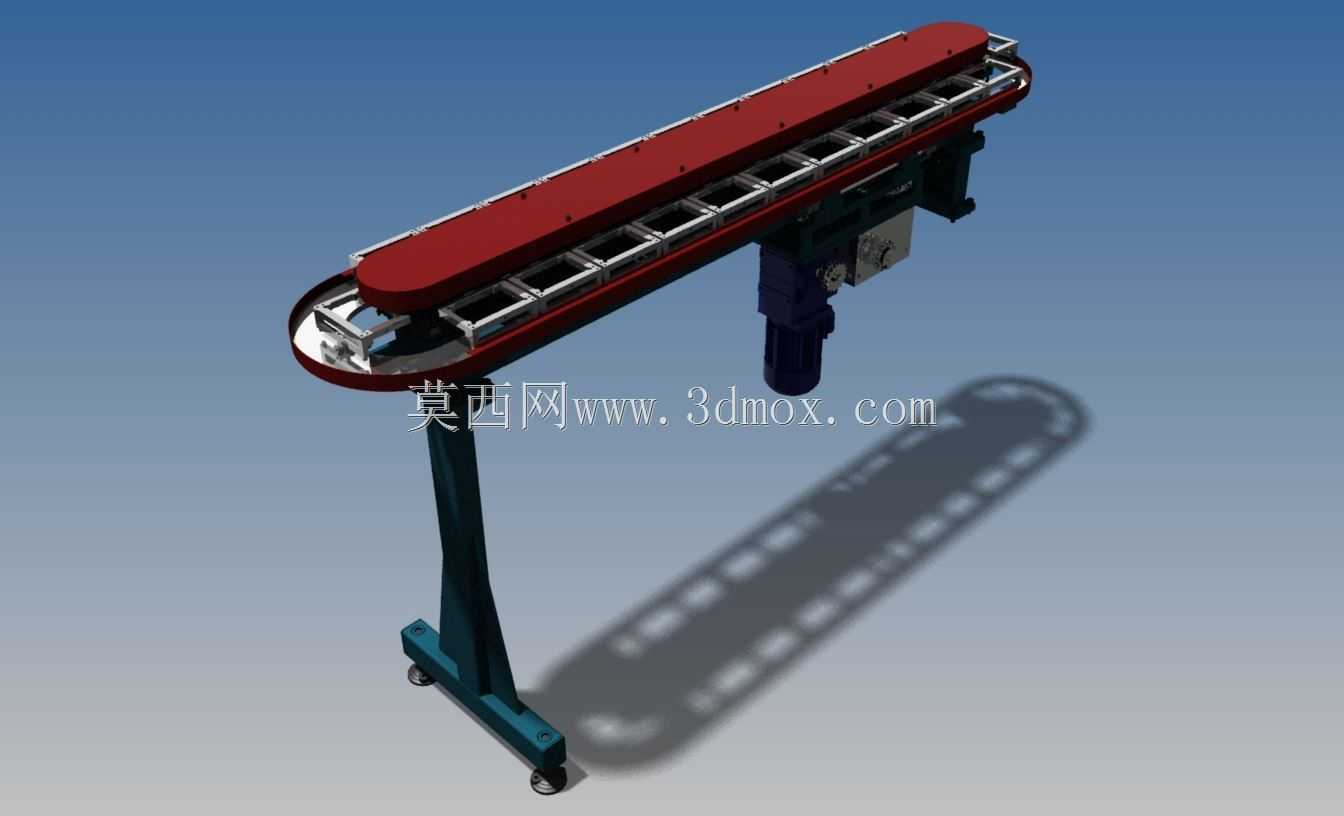

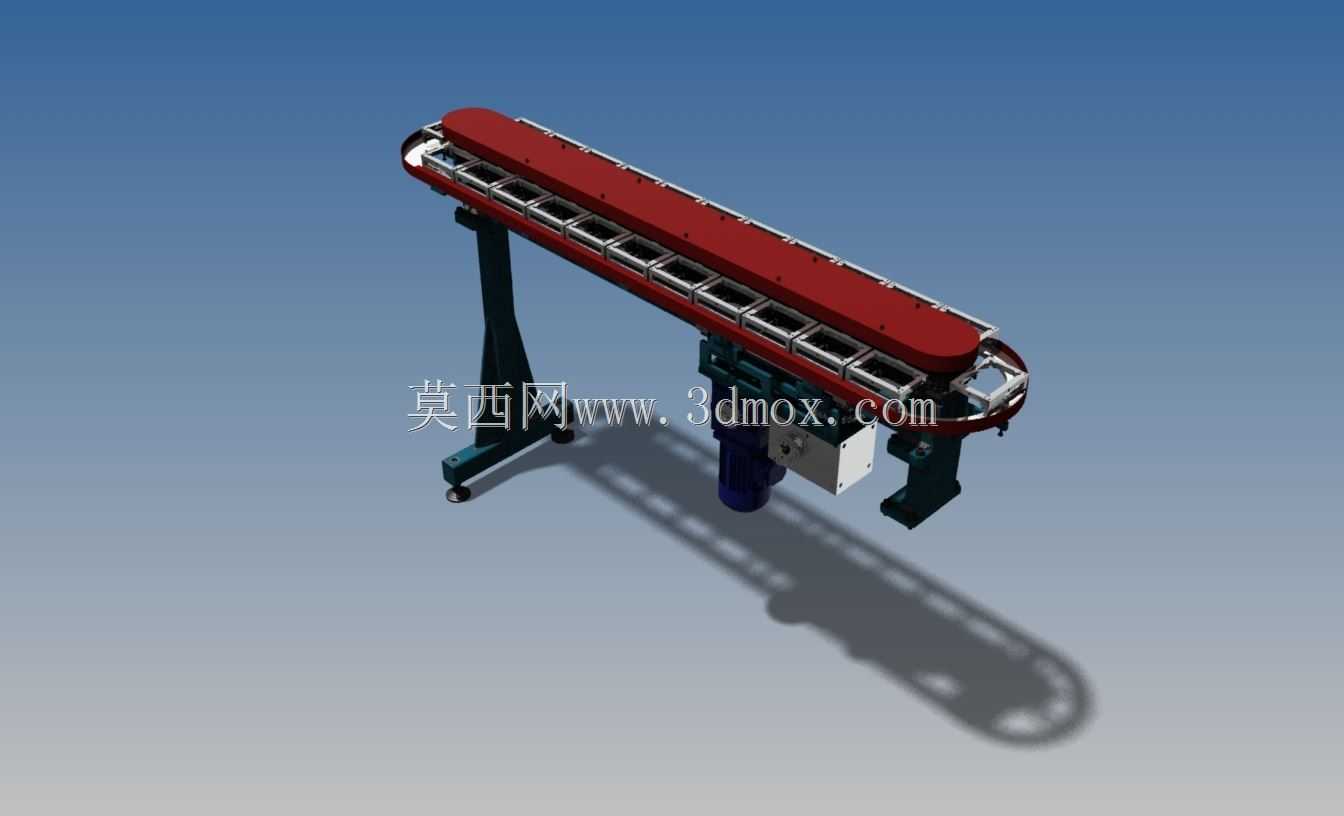

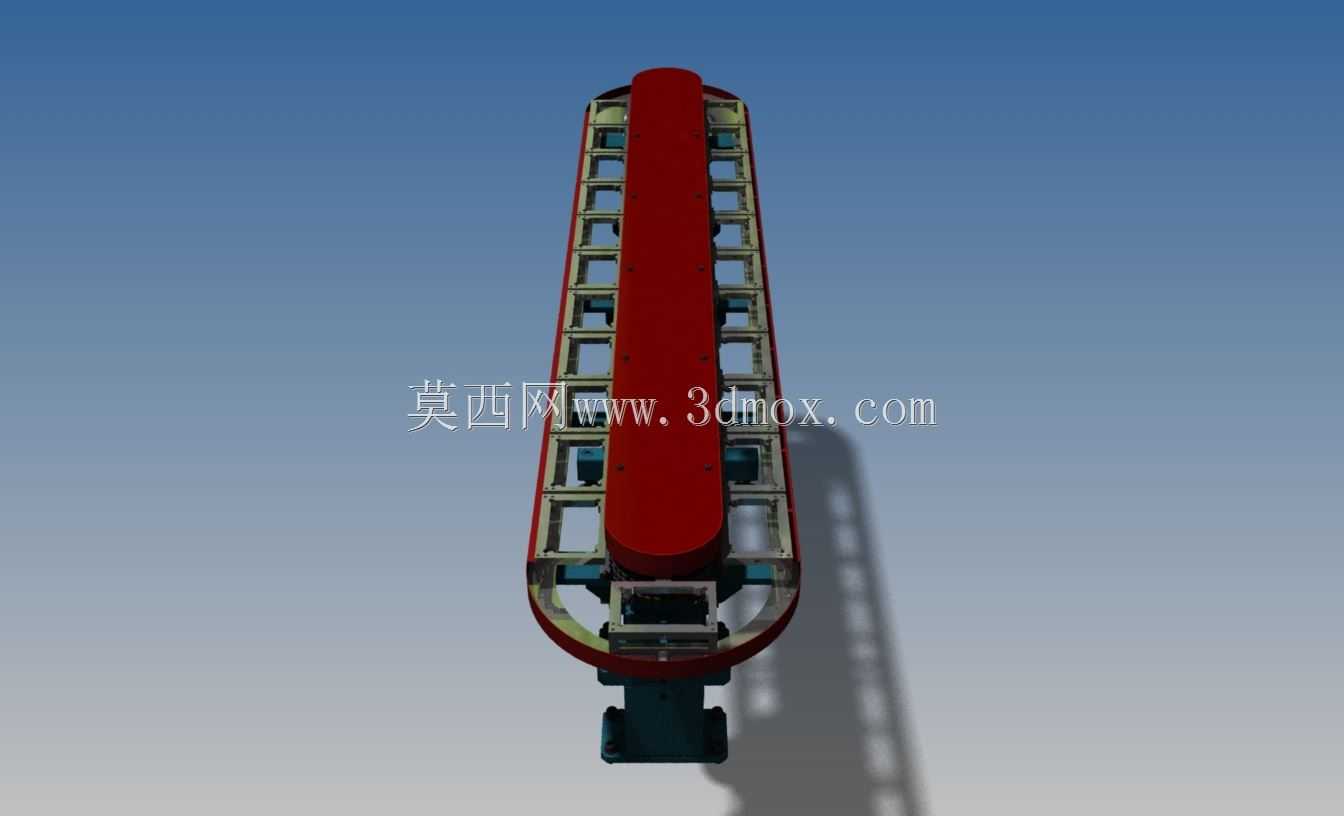

　　这款立式悬臂结构的链板喂入装置，主要应用在包装、食品加工、轻工零部件生产等产线的衔接工位，承担上游工序到下游加工、包装、检测工位的物料定向喂入功能，可适配规则块状、盒装、小型硬质工件的平稳输送，避免物料在转序过程中出现偏移、卡滞问题。从结构设计来看，整体采用单立柱悬臂支撑形式，立柱底部设置带脚轮的安装底座，既可以通过脚轮快速调整线体对接位置，也能在定位后通过底部调节支脚完成水平校准，适配车间内不同产线的临时改线、工位调整需求，安装时无需预埋固定螺栓，对车间地面的平整度要求更低，适配多品种小批量生产的柔性产线布局。输送承载部分采用窄幅长条形链板结构，链板上方设置连续的红色防护盖板，盖板两侧通过紧固件与链板侧边框架连接，

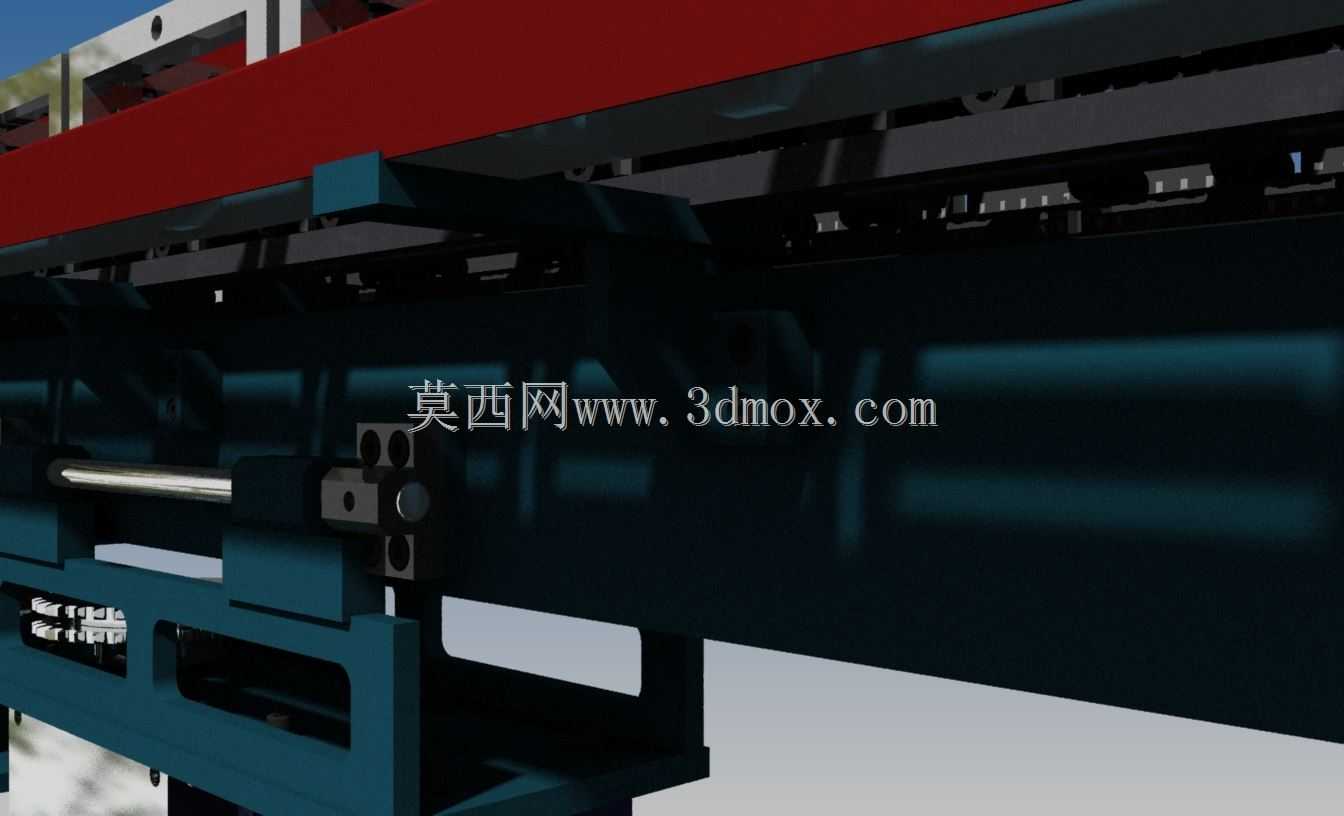

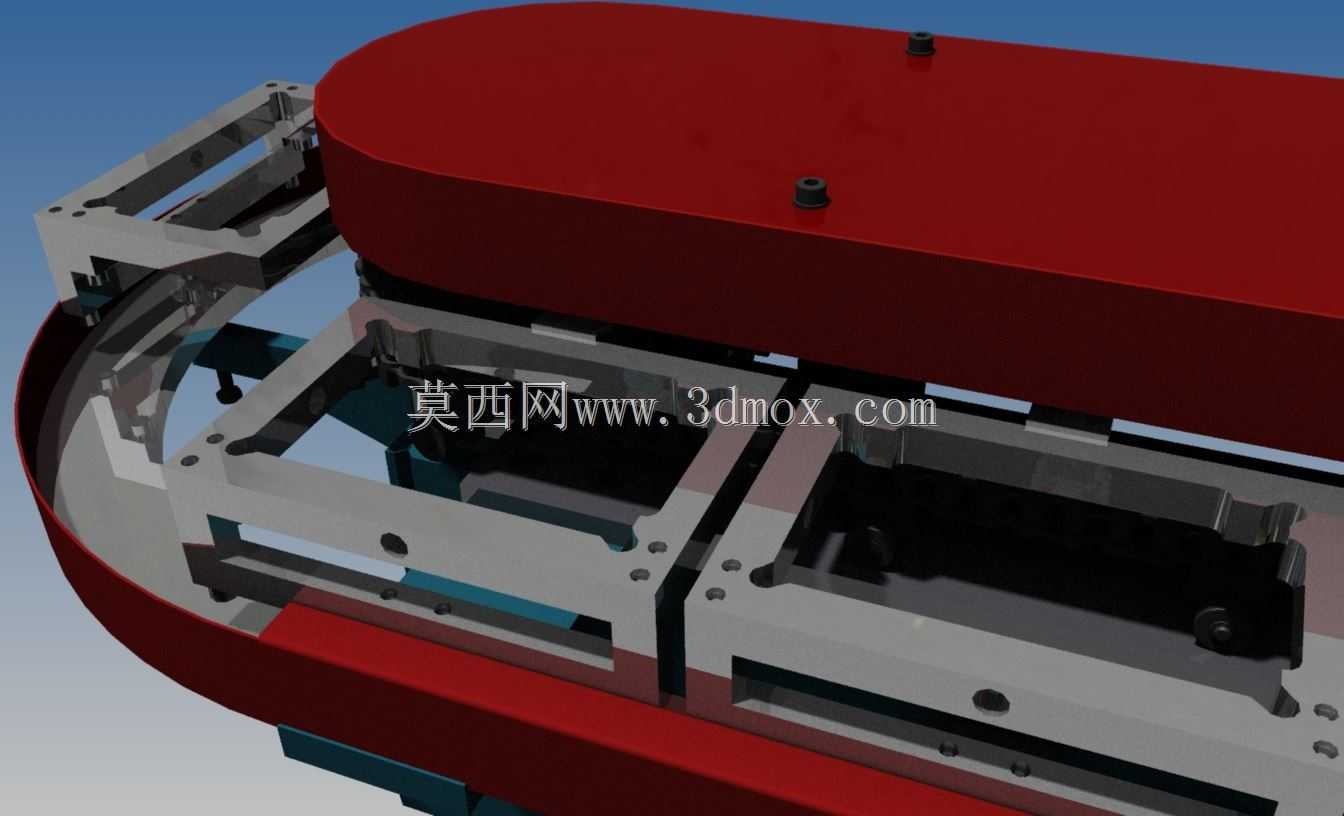

　　既可以避免输送过程中物料从链板侧边滑落，也能防止车间内的灰尘、杂物落入链板传动缝隙，降低日常维护的清理频次。链板的驱动单元布置在悬臂靠近立柱的下方位置，采用立式减速电机直连驱动轴的传动形式，省去了额外的链传动、带传动中间环节，传动效率更高，同时驱动单元的外置布置也方便后期检修时快速拆解维护，无需拆解整个输送线体框架。线体的输送末端做了圆弧过渡的改向设计，链板通过端部的改向链轮完成回转，圆弧过渡段的曲率经过匹配计算，可保证小型块状物料在经过端部时不会因为转向惯性被甩出，平稳过渡到下游接料工位。从安装边界来看，整体线体的输送面高度可通过立柱上的调节结构进行上下调整，调整范围覆盖常见包装机、分拣机的进料口高度区间，

　　悬臂伸出长度可覆盖单工位到相邻双工位的对接距离，无需额外增设中间支撑结构，不会占用产线侧面的操作空间，方便操作人员在输送线两侧完成物料整理、异常排查工作。链板的节距选型匹配常规小型工件的底部尺寸，可保证输送过程中工件不会卡入链板缝隙，同时链板表面做了平整化处理，不会刮伤工件表面的涂装、包装层。整个装置的框架采用型钢焊接后加工成型，各安装面的平面度经过机加工保证，可避免链板运行过程中出现跑偏、跳齿问题，日常运行时的噪音控制在车间允许的范围内，无需额外增设隔音防护结构。
