立式框架结构线切割加工设备结构设计

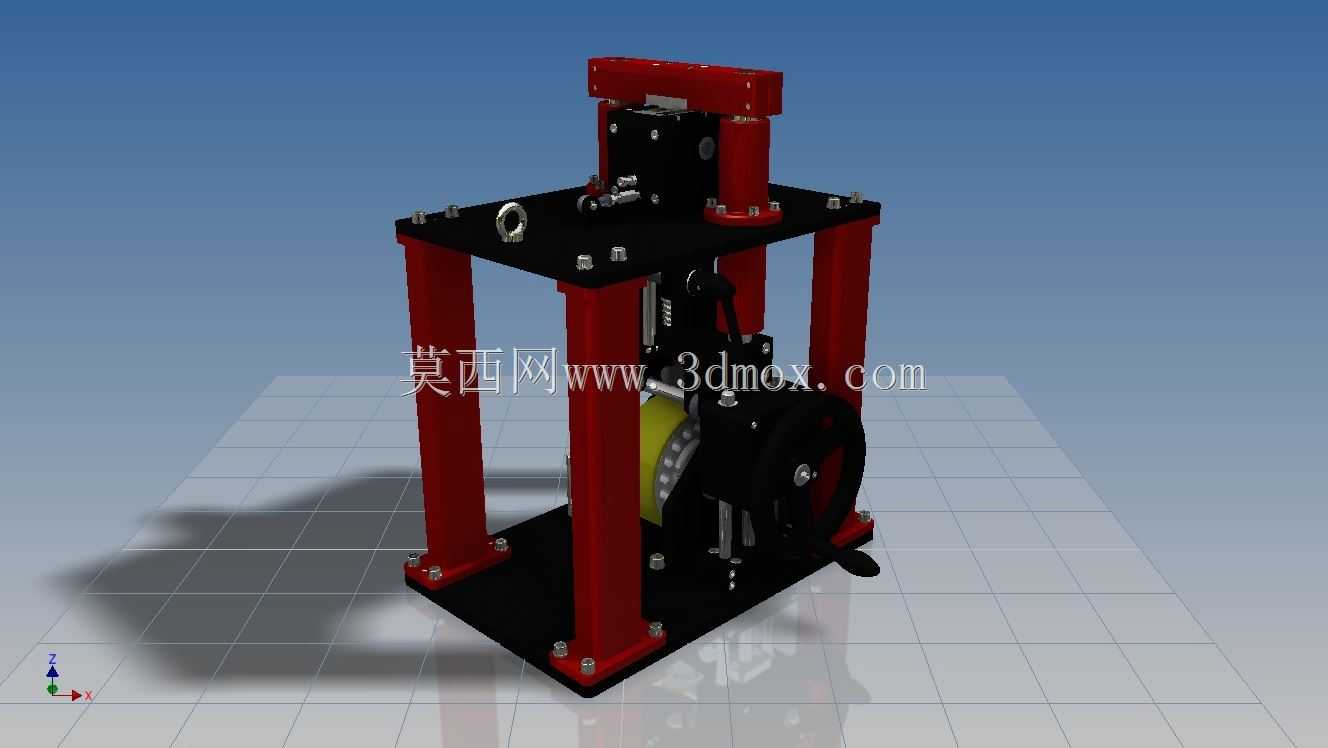

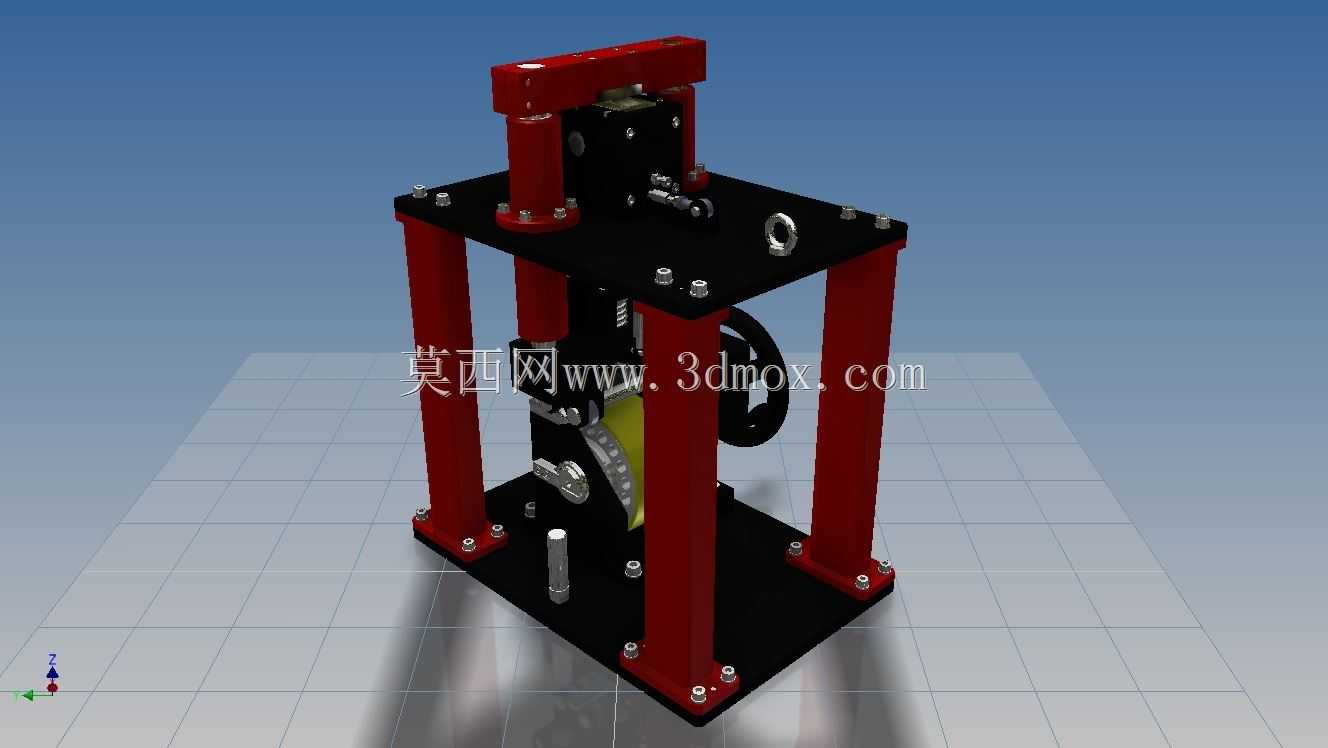

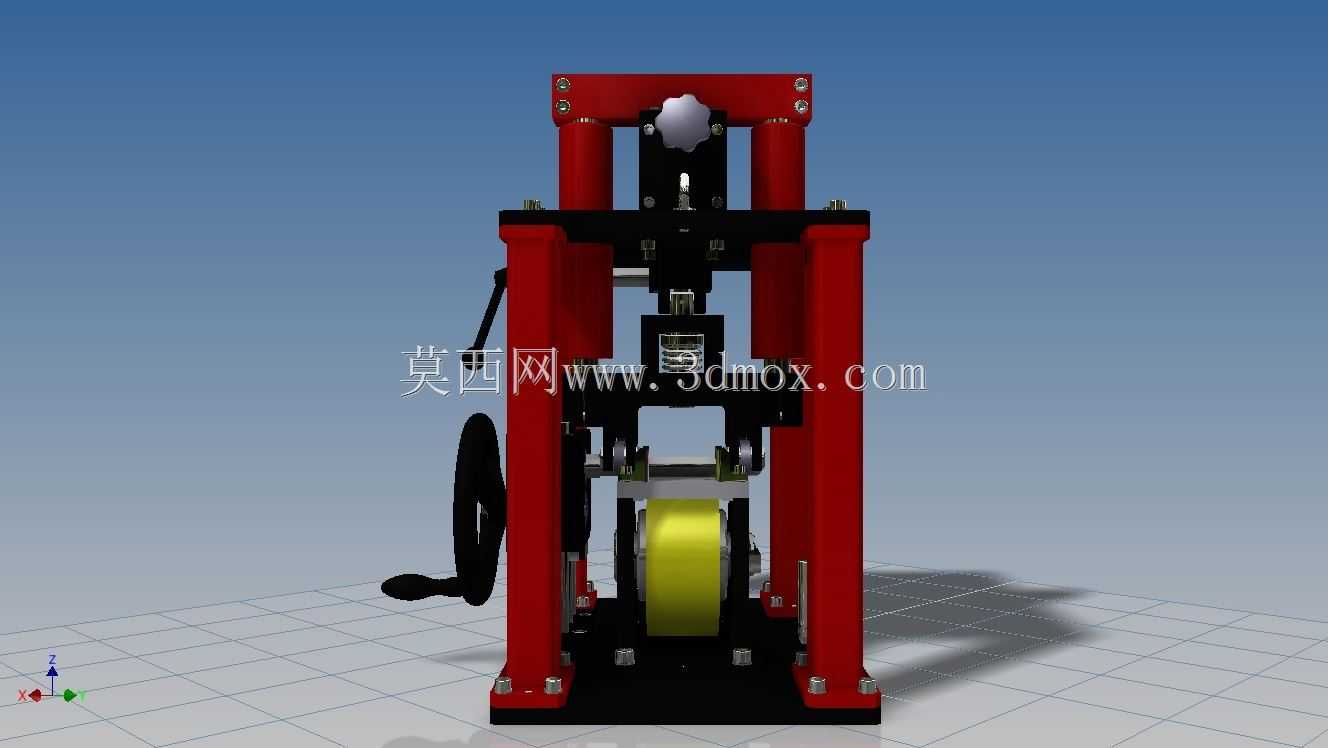

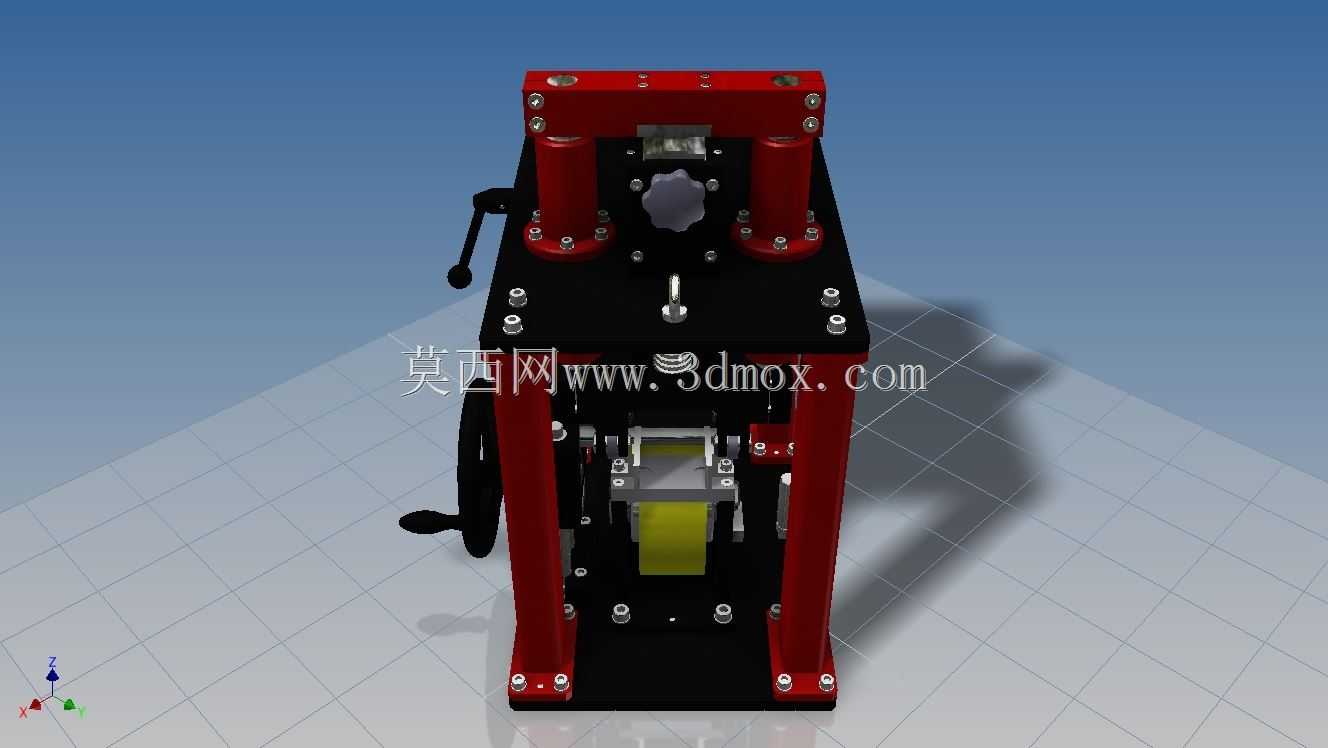

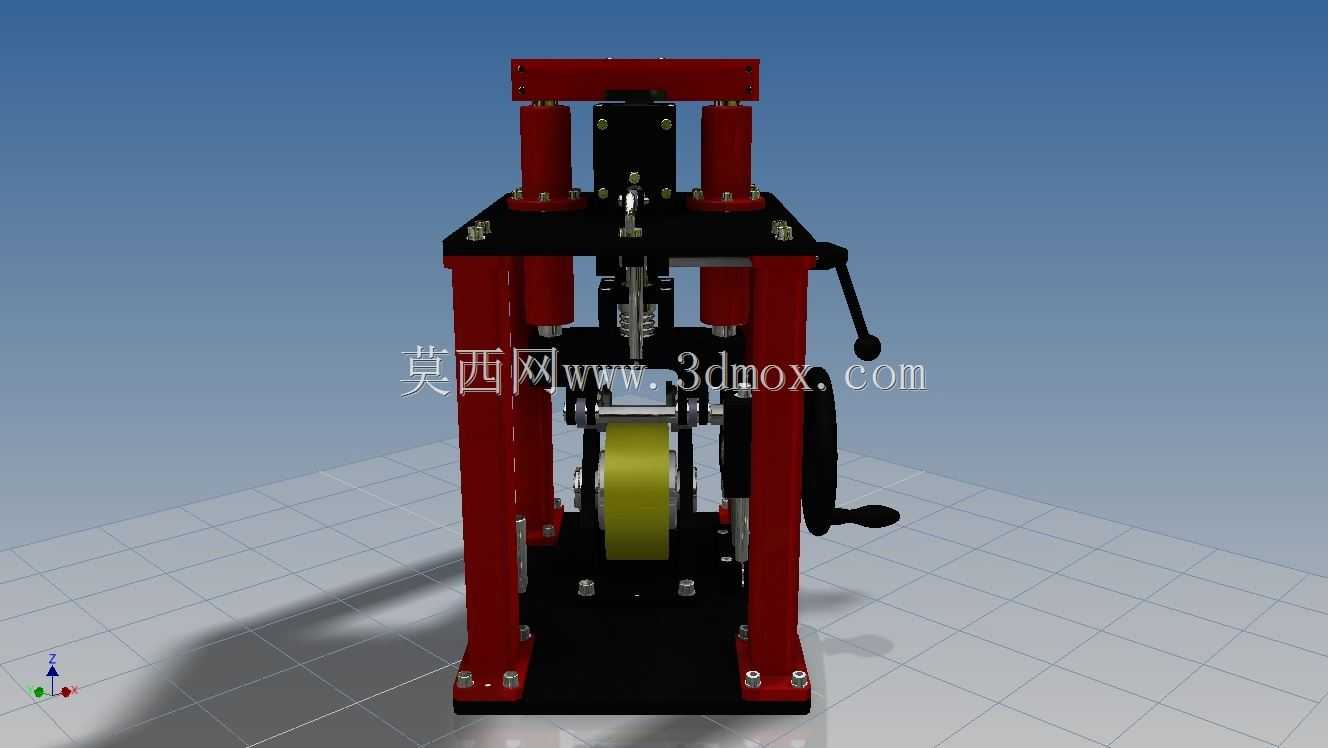

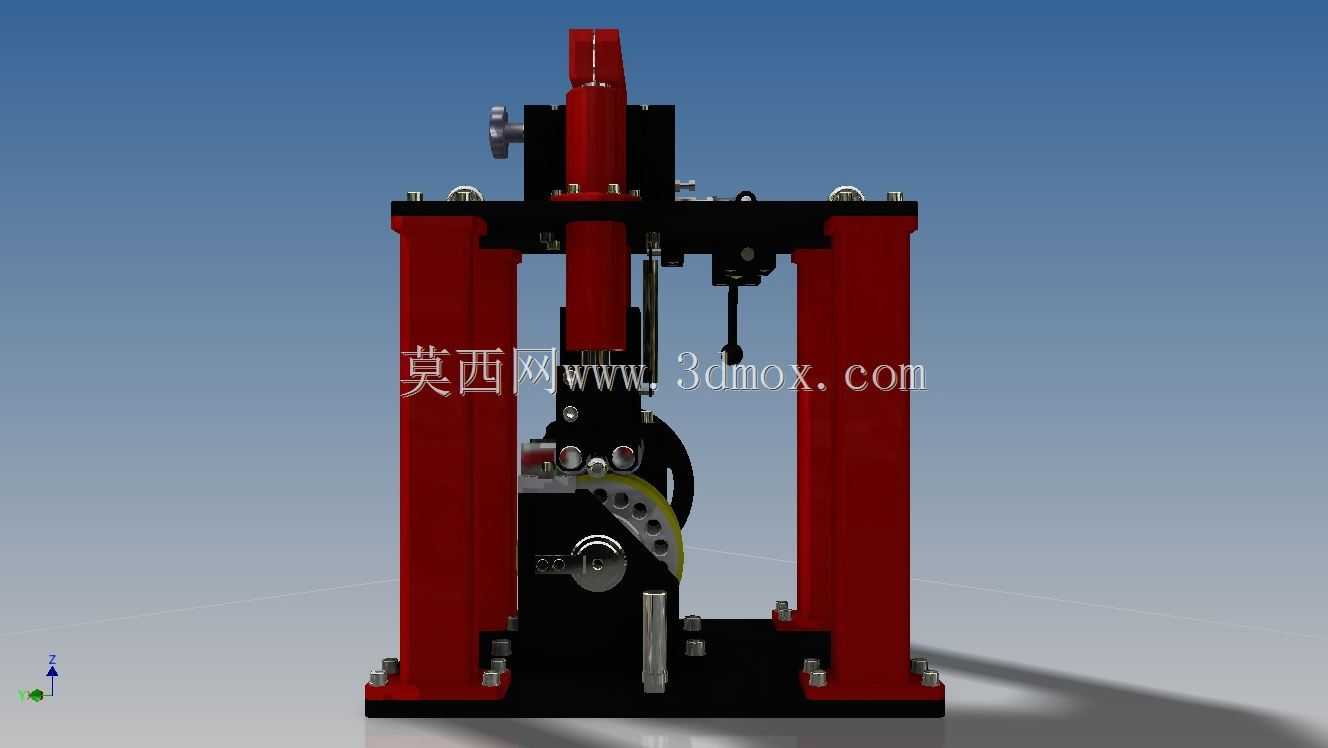

　　这款立式框架结构的线切割加工设备，主要面向小尺寸金属工件的精密切割加工场景，常见于五金零配件加工、小型模具修配、教学实训加工以及非标零件打样环节，适配薄型金属板材、异形小截面金属件的高精度切割需求，相比大型快走丝线切割设备，该结构占地更小，安装调试门槛更低，适合小型加工工位或者实验室场景部署。设备整体采用四柱立式承载框架，四根垂直布置的红色支撑柱连接上下两层安装平台，上层平台搭载走丝调节与张紧机构，预留了吊环安装位方便设备整体吊装移位，下层平台作为工件装夹基准面，保证整体结构的刚性与承载稳定性，避免加工过程中出现结构形变影响切割精度。走丝执行组件布置在框架中部空间，配套的手动调节轮与操作手柄设置在设备侧方，

　　方便操作人员站在设备单侧完成走丝张力调整、进给位置微调等操作，不需要绕设备走动，适配单人单机的操作场景。从安装边界来看，设备整体为方正立式结构，底部安装平台的固定孔位按照标准工装间距布置，可直接固定在常规铸铁工作台上，不需要额外制作特殊安装底座，设备上部的张紧机构突出高度控制在常规车间工位的安全净空范围内，不会与车间上部的管线、照明设施产生干涉。设计过程中优先考虑了操作可达性，所有需要手动调节的部件都设置在人体站立操作的舒适高度区间，避免操作人员过度弯腰或者抬手操作，降低长时间作业的疲劳感；框架的立柱采用等截面型材加工，上下连接位置采用螺栓紧固加定位销的组合固定方式，既方便后期拆解维护，又能保证长期使用后的结构精度保持性，

　　不会因为反复拆装出现配合间隙过大的问题。中部的走丝组件安装座采用可调式连接结构，可根据加工工件的厚度范围调整上下走丝轮的间距，适配不同尺寸规格的工件加工需求，不需要额外更换安装配件；设备侧方的手轮直接连接进给调节机构，操作反馈清晰，操作人员可通过手轮的阻尼感直接感知进给阻力，及时调整进给速度，避免断丝或者切割面粗糙度过大的问题。整体结构没有冗余的外覆盖件，所有核心传动与执行部件都外露布置，日常维护时可直接观察到走丝状态、部件磨损情况，不需要拆解大量护板就能完成润滑、易损件更换等日常保养工作，适合加工场景中快节奏的维护需求。
