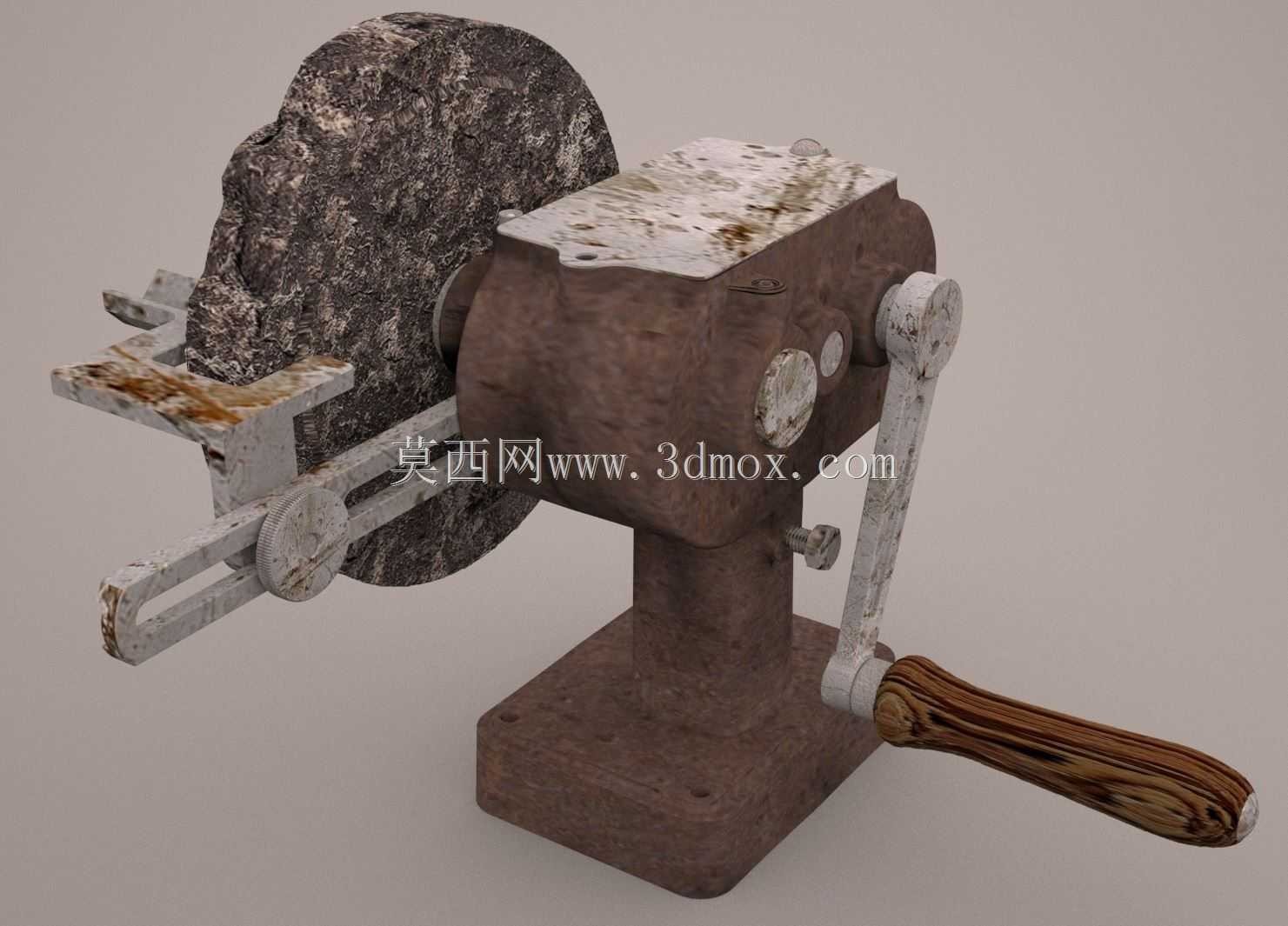

复古结构手摇式砂轮磨削装置

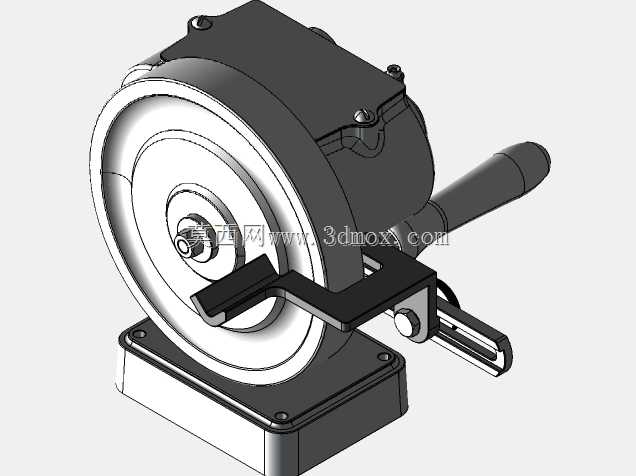

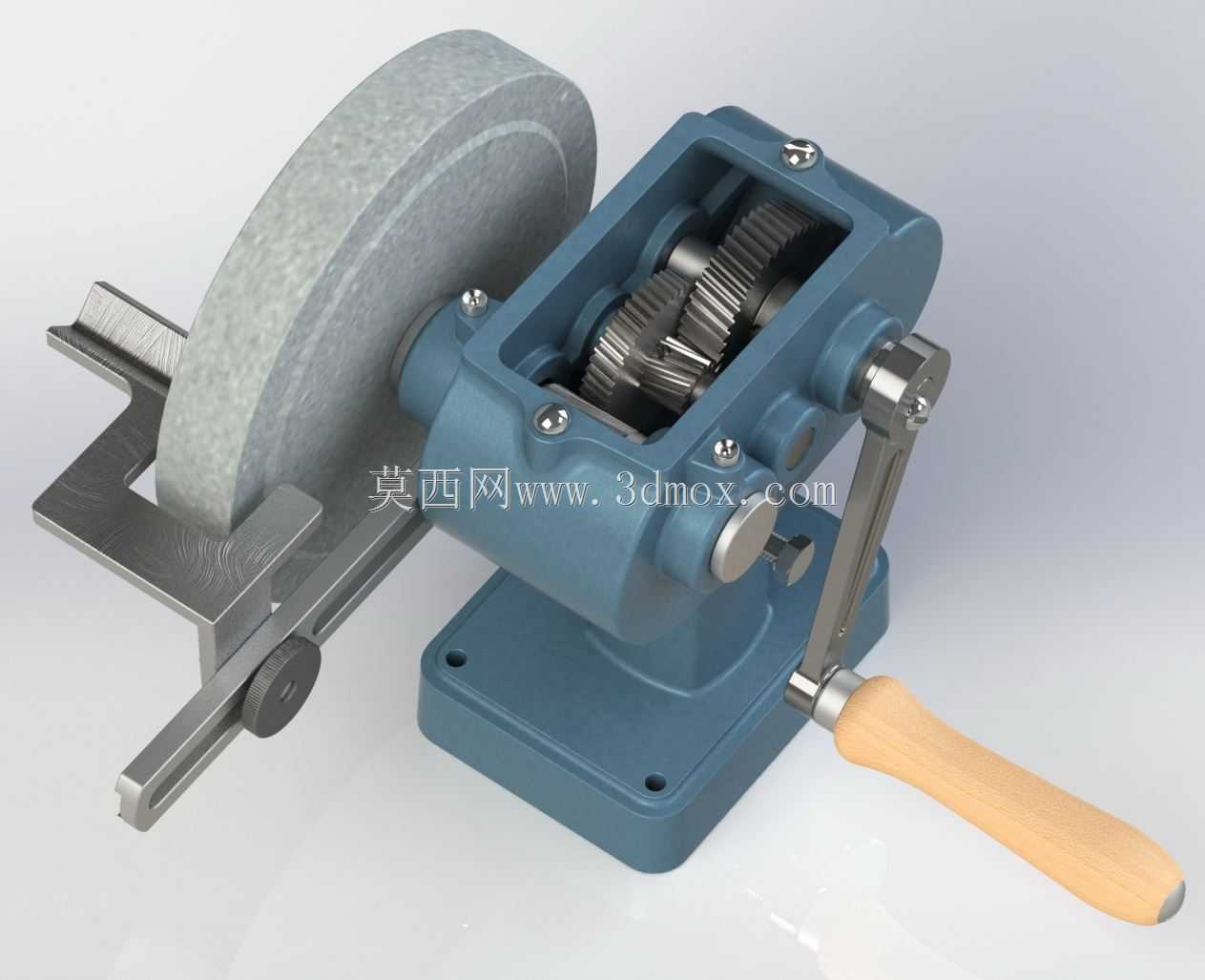

　　这款手动磨削装置的结构设计完全围绕无动力场景下的轻量磨削需求展开，整套传动结构封装在一体式铸铁壳体内，核心采用二级圆柱齿轮减速增扭结构，摇臂输入的低扭矩手动旋转经过齿轮组放大后，可驱动砂轮轴达到适合磨削的稳定转速，齿轮啮合间隙经过设计预留，既保证传动顺畅无卡滞，也避免过盈配合带来的手动摇转阻力过大问题。设备底座采用带安装孔的方形铸铁结构，四个安装孔位对称分布在底座四角，可直接通过螺栓固定在木质或金属工作台面，安装边界尺寸适配常规钳工台的台面预留空间，无需额外改造安装基面即可完成固定。砂轮侧配套的可调式工件托架采用燕尾槽滑移结构，托架进给手轮可精准调整托架与砂轮工作面的间隙，托架表面的定位挡边可对小型工件起到侧向支撑作用，

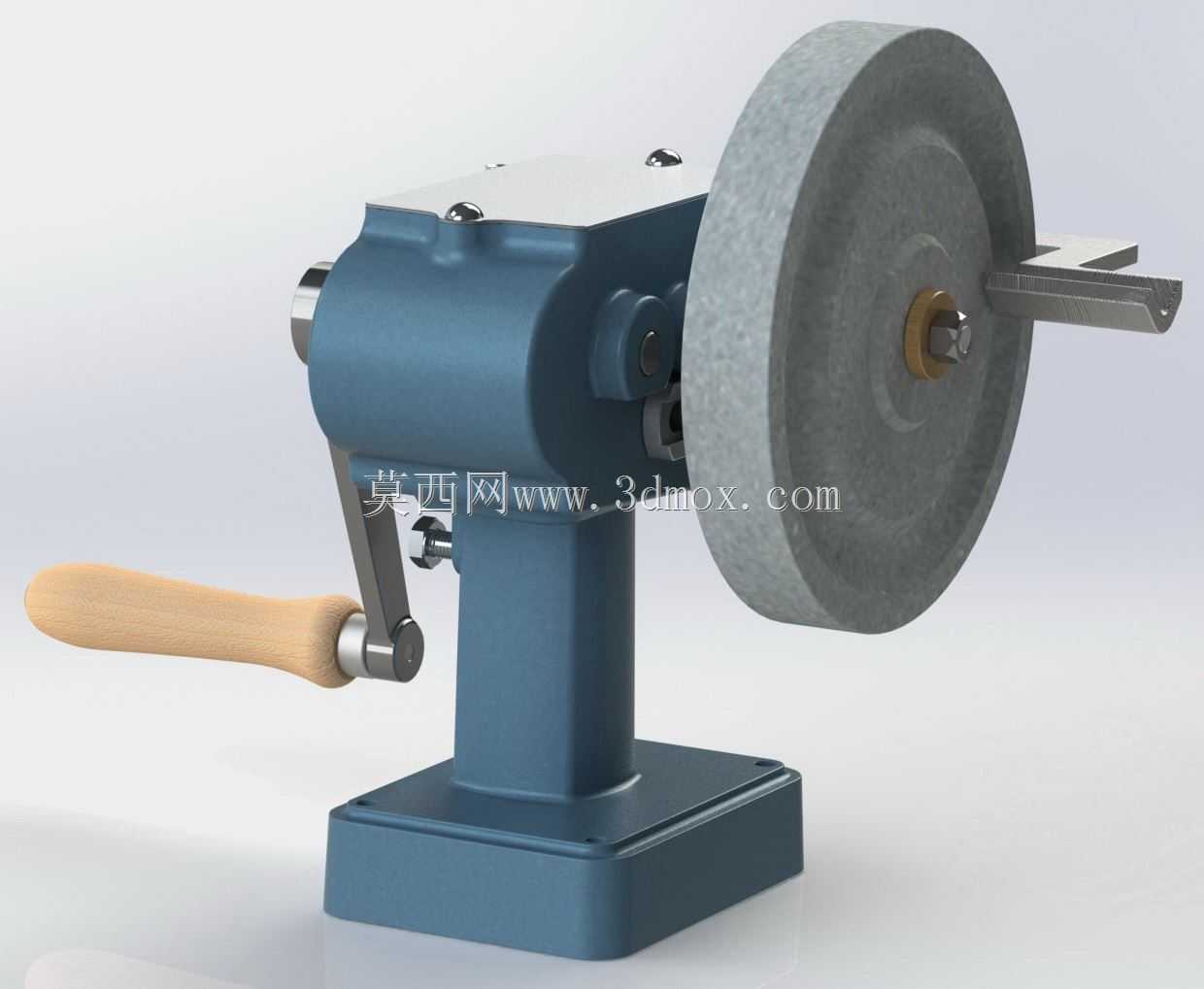

　　磨削过程中无需手持工件贴近砂轮，大幅降低手动磨削的操作风险。实际应用场景覆盖户外无供电区域的刀具修磨、小型五金件去毛刺、手工制作场景下的金属件倒角作业，相比电动砂轮机，其转速完全由手动摇转速度控制，针对薄壁小件、硬质合金刀头等易过热工件的磨削作业，可通过控制摇速避免工件退火，适配小型维修站点、野外作业班组、手工工坊的轻量磨削需求。整机外形采用方正的壳体布局，摇臂与木柄的转动半径经过干涉校核，摇转全程不会与底座、工件托架发生运动干涉，砂轮外侧预留了防护罩安装位，可按需加装防护结构阻挡磨削飞溅物。齿轮腔的壳体上预留了注油孔，可定期加注润滑脂维持齿轮传动的顺畅度，壳体结合面采用止口定位加螺栓紧固的密封结构，

　　可避免润滑脂渗漏同时阻挡磨削粉尘进入传动腔。工件托架的滑移轨道设置了锁紧机构，调整到位后可锁死托架位置，保证磨削过程中进给量稳定，不会因工件受力导致托架移位影响磨削精度。砂轮轴两端采用圆锥滚子轴承支撑，可承受磨削过程中的径向载荷，避免长时间使用后轴系出现窜动，保证砂轮工作面的跳动量控制在合理范围内。
