带式输送机缓冲承载桁架支撑结构

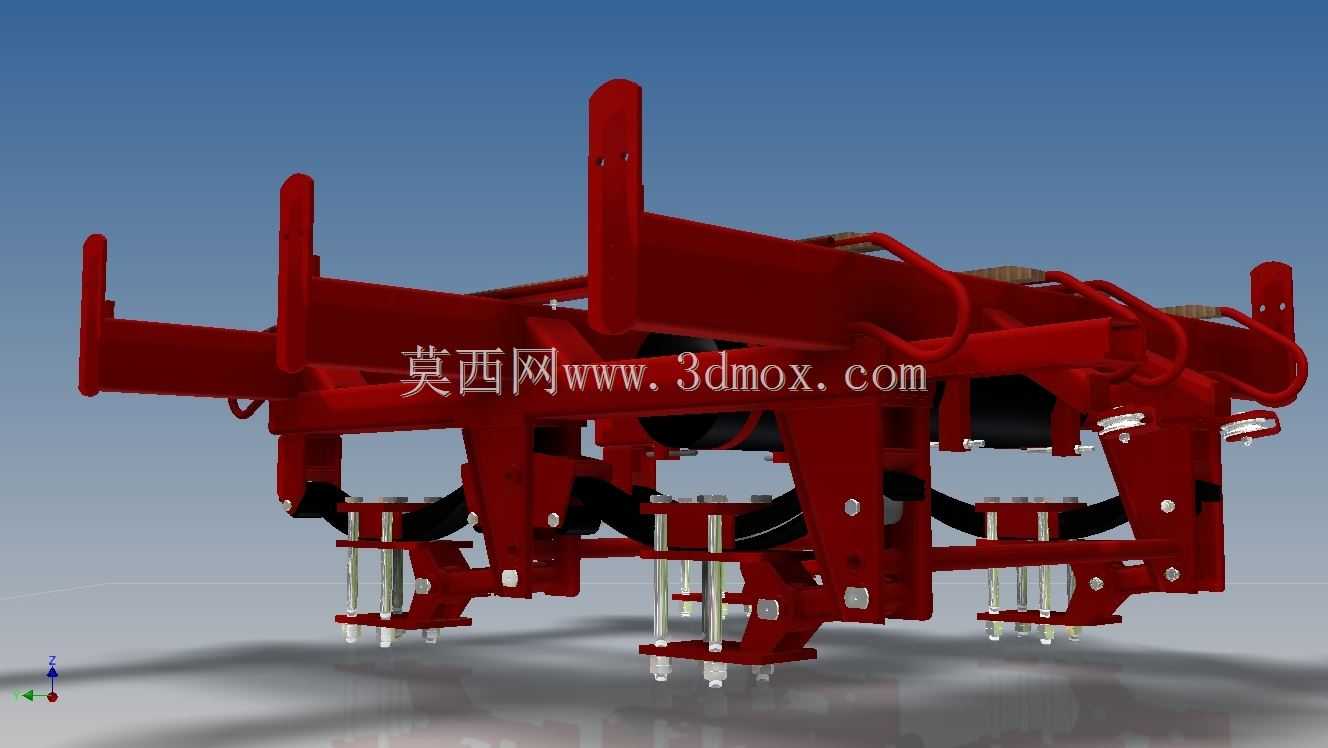

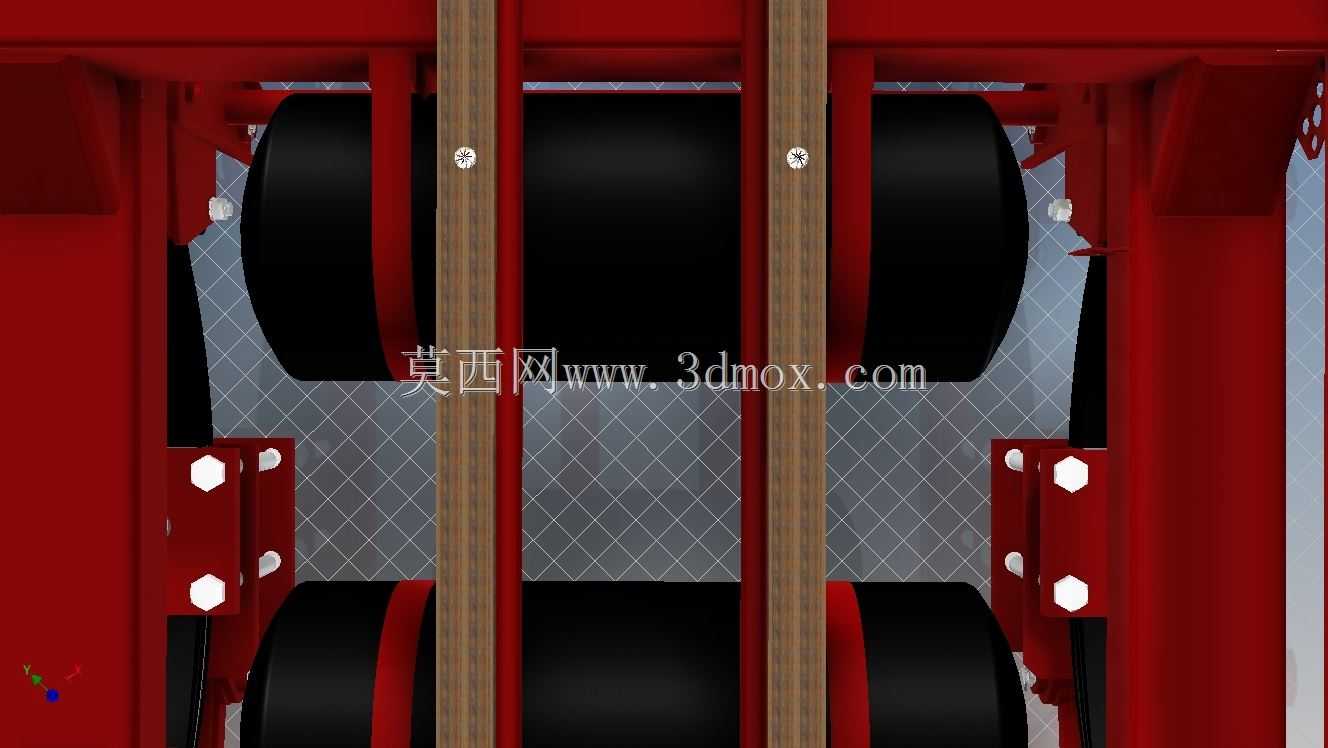

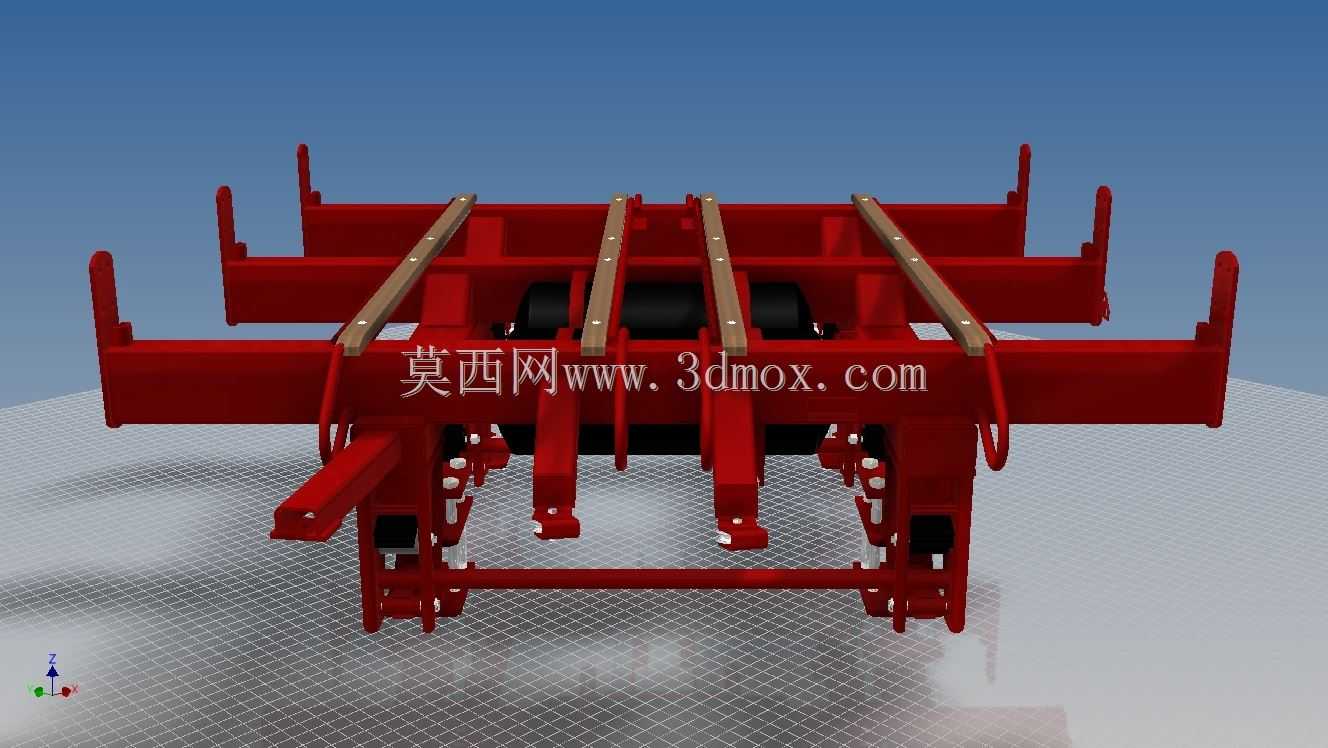

　　该桁架结构主要应用于带式输送机的受料段位置，作为输送带的承载支撑部件，承接物料下落时的冲击载荷，避免输送带受物料直接砸击出现过早磨损、撕裂等失效问题，在矿山、港口、建材、粮食转运等散料输送场景中是保障输送系统稳定运行的核心结构件。从结构设计来看，整体采用型钢焊接成型的框架式布局，纵向设置多道平行的承载梁，用于安装缓冲托辊组，横向通过连接横梁与侧立支架形成刚性整体，侧支架上预留的安装孔位可直接与输送机中间架的纵梁实现栓接固定，无需额外焊接调整，适配现场模块化装配需求。设计过程中重点考量了受料段的载荷分布特性，物料从落料管下落时的冲击力并非均匀作用在支撑面上，因此在承载梁的排布上对应落料点的中心区域适当缩小了托辊安装间距，

　　提升局部承载刚度，同时在支架与安装基础的连接位置设置了可调式支撑组件，可通过调节螺栓实现桁架整体高度与水平度的微调，抵消现场安装基础的平面度误差，保证托辊组与输送带的接触贴合度，避免出现输送带跑偏、局部受力不均的问题。结构的外形尺寸适配常规带宽的带式输送机安装边界，整体宽度与对应输送机的中间架内档尺寸匹配，长度方向覆盖整个落料冲击区域，两端设置的过渡段可与普通段承载托辊架平顺衔接，避免输送带在不同支撑段之间出现硬折点。侧支架上延伸出的定位挡边可在安装时快速实现与中间架的对位，降低现场安装的对齐难度，所有外露的连接部位均采用标准紧固件连接，易损的托辊组件可直接从桁架上方拆装更换，无需拆解整体框架，减少后期维护的工作量。

　　结构受力路径设计清晰，物料冲击载荷通过托辊传递到纵向承载梁，再经横向横梁分散到两侧的侧支架，最终通过底部的支撑组件传递到输送机机架与基础上，各连接节点的焊缝与栓接位置均对应载荷传递路径做了加强处理，避免长期受交变冲击载荷出现焊缝开裂、连接松动的问题。
