轨道交通车厢段弧形连接锁固组件结构

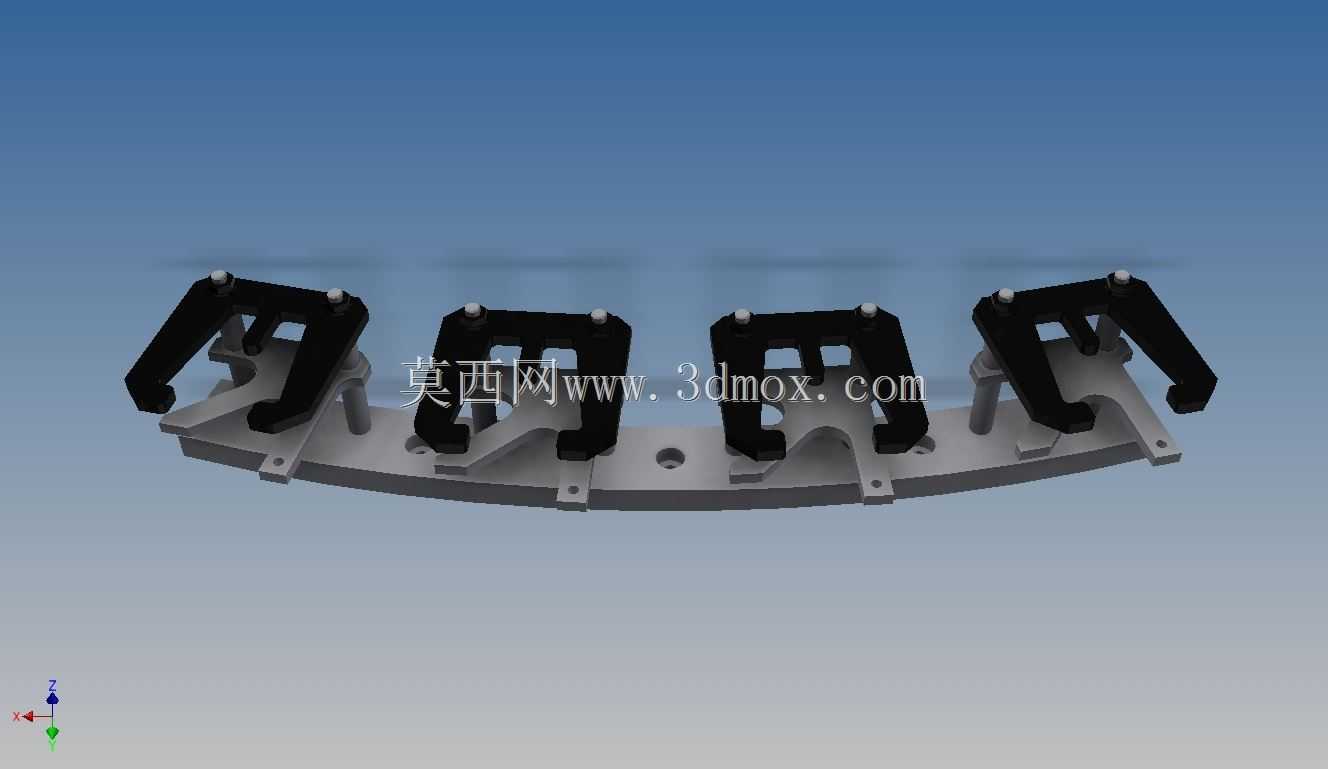

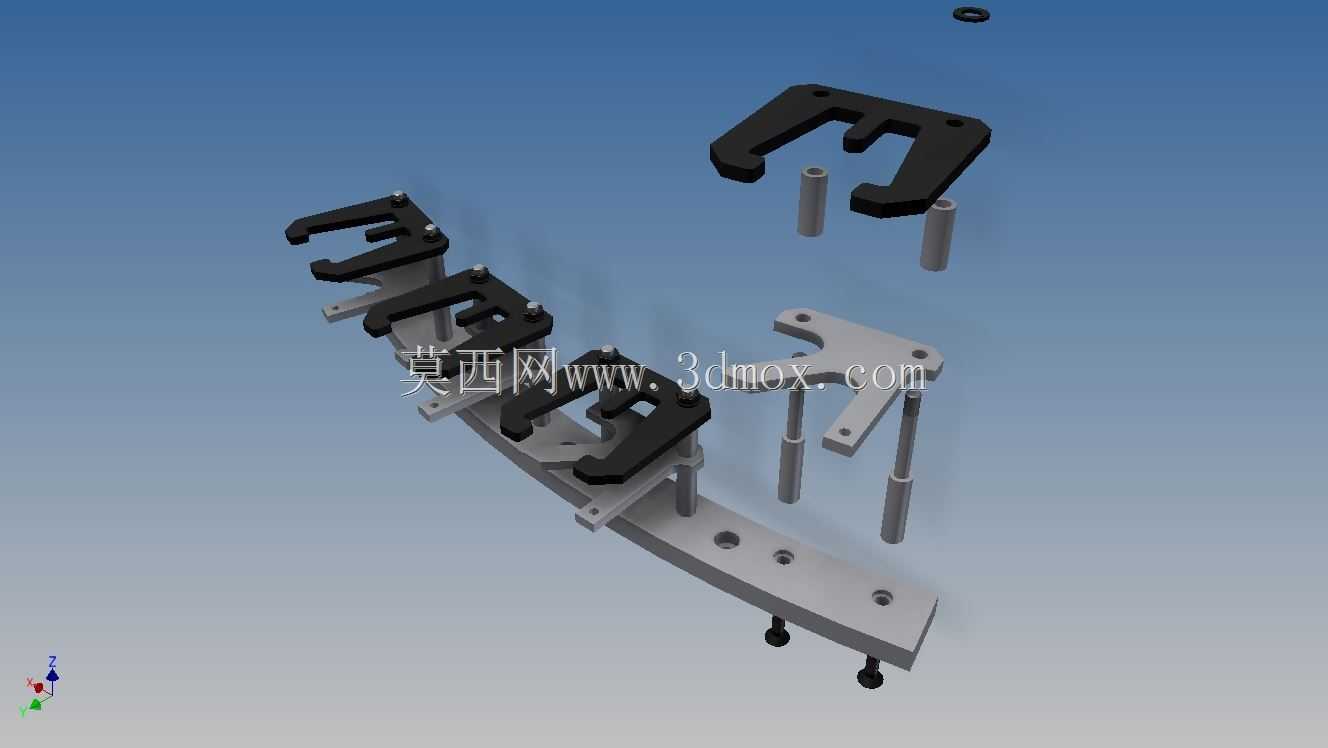

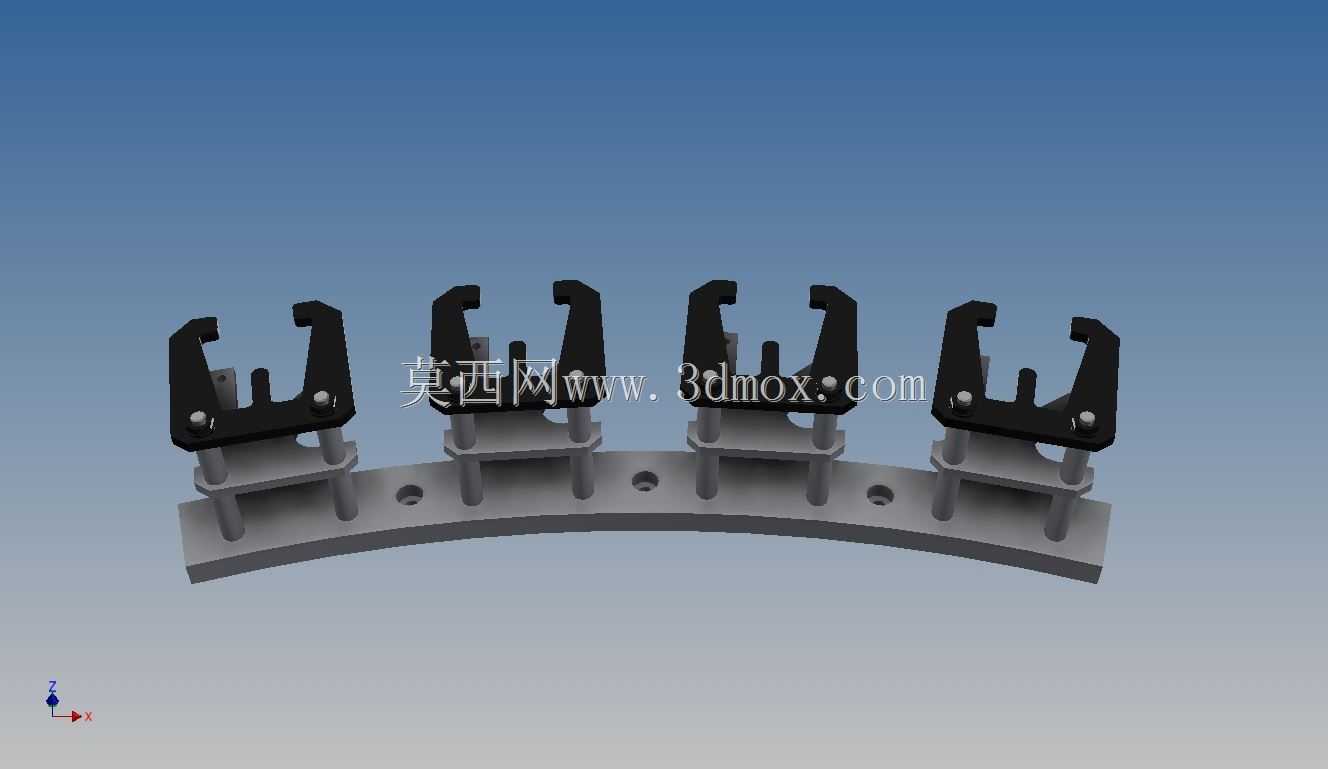

　　该构件应用于轨道交通车辆车厢段的衔接配套位置，主要承担相邻车厢段间部件的定位锁固与载荷传递作用，在车辆运行过程中可缓冲曲线通过时产生的横向、纵向偏移量，避免衔接部位出现刚性磕碰或连接松脱问题。从结构设计来看，组件采用弧形一体化底座作为安装基体，底座弧度匹配车厢段衔接处的圆弧轮廓，安装时可直接贴合对应安装面，无需额外做弧度适配加工，底座上预留的沉头安装孔位沿弧向均匀排布，孔位间距严格匹配车厢段主体框架的预装螺柱位置，安装时可直接对位锁紧，减少现场配钻、修配的工作量。底座上方对称布置四组独立的锁固夹块组件，每组夹块采用分体式开合结构，夹块的夹持面做了适配对应连接销直径的圆弧凹槽设计，锁紧状态下可完全包覆连接销的外周面，

　　增大接触面积以降低局部压应力，避免长期受载出现接触面压溃变形的问题；夹块与底座之间通过定位销做径向限位，配套的锁紧螺栓采用对称布置形式，可保证夹持力均匀分布在夹块两侧，避免单侧受力导致夹块偏斜、锁止失效。设计过程中充分考虑了车辆运行时的振动工况，夹块与底座的配合面预留了微小的间隙余量，可抵消运行过程中产生的装配累计误差，同时弧形底座的截面采用变厚度设计，在螺栓安装位、夹块承载位适当增加壁厚，非承载区域做减重槽处理，在保证整体结构强度满足动载要求的前提下，尽可能降低构件自身重量，符合轨道交通装备轻量化的设计方向。安装边界方面，该组件的整体弧长、安装孔位的中心距、夹块开合行程均严格匹配对应车型车厢段的衔接空间尺寸，

　　安装后组件最高点与周边管线、裙板结构的安全间隙满足轨道交通车辆的装配规范，不会出现运动干涉问题；夹块的解锁行程经过核算，手动操作配套工具即可完成开合，无需借助大型工装设备，可满足日常运维时的快速拆装需求。构件的材质选型适配户外运行的耐候要求，底座与夹块的配合面做了耐磨处理，可承受长期往复微动磨损，降低运维更换的频次。
