ASMEB16.5单台凸面法兰系列三维模型

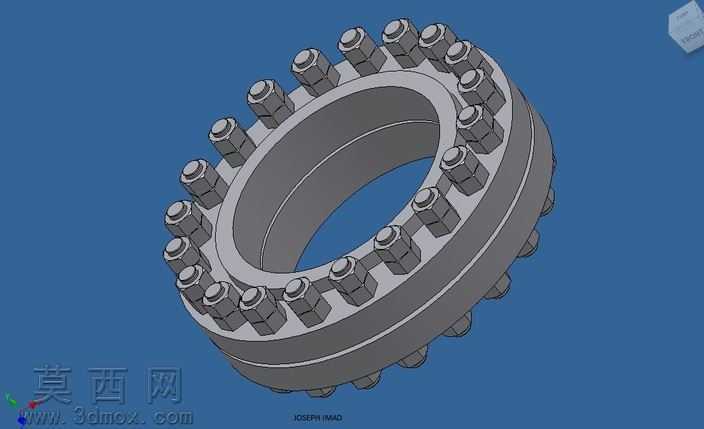

本模型为符合ASME B16.5标准的150磅级凸面法兰三维设计作品，覆盖NPS15至NPS60的全规格尺寸范围，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循美标法兰的尺寸公差规范，对法兰本体、螺栓孔、密封凸面等核心结构进行了精准还原。模型整体采用环形基体结构设计，中心为流体贯通的内孔，外圈均匀分布对应规格的螺栓安装孔，每个螺栓孔位置配套搭建了六角头螺栓与六角螺母的装配结构，完整呈现法兰螺栓连接的装配状态，密封面采用标准凸面结构设计，凸台高度、表面精度参数均符合标准要求，可直观展示法兰安装后的密封贴合状态。材质设置上，法兰本体赋予碳钢材质的哑光金属质感，表面做均匀的金属纹理处理，螺栓螺母采用与法兰本体一致的金属材质表现，通过细微的色泽差异区分不同装配部件，渲染阶段采用均匀的工业产品布光方式，清晰展现法兰的轮廓结构、螺栓排布规律以及凸面密封的结构特征，避免光影过强遮挡结构细节。设计过程中优先保证结构的参数化可调整性，不同公称通径规格的法兰可通过参数驱动快速生成对应尺寸模型，螺栓孔的数量、分布圆直径、孔径均随法兰通径与压力等级匹配对应标准数值，凸面密封的尺寸参数严格遵循ASME B16.5中150磅级法兰的密封面要求，确保模型可直接用于管路系统的装配模拟、工程演示以及生产加工的参考使用。模型完整还原了法兰的所有细节特征，包括法兰盘的厚度过渡、螺栓孔的倒角处理、螺母与法兰面的贴合状态，无多余的冗余结构，整体装配关系清晰合理，可直观展现凸面法兰在管路连接中的应用形态，为管道系统设计、法兰选型演示、装配工艺讲解提供精准的三维数字化模型支撑。
