双激振电机式颗粒分级振动筛三维设计

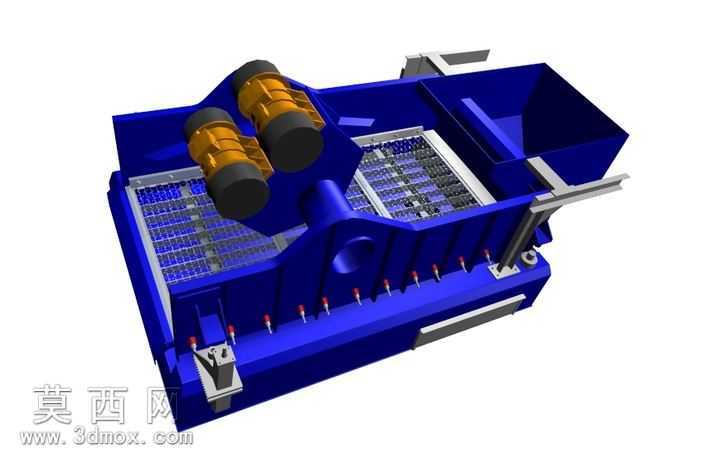

本作品为双激振电机驱动的振动筛三维建模成果，建模过程中严格遵循筛分设备的工程设计逻辑，首先完成整体结构的比例规划，确定筛箱主体、激振单元、支撑结构、进出料导料结构的空间布局。建模阶段优先构建筛箱的主体框架，采用加厚板材的实体建模方式还原筛箱的侧壁、加强筋结构，对筛箱侧壁的安装孔位、加强肋的排布做了精准还原，保证结构强度表现符合实际设备的设计要求。激振单元部分，对两台并排布置的振动电机做了细致建模，还原了电机的机壳、端盖、偏心块结构，准确呈现电机在筛箱上部的倾斜安装角度，该角度设计可保障激振力方向与筛面形成合理夹角，让物料在筛面上实现向前抛掷的运动轨迹，兼顾筛分效率与物料输送能力。筛面部分采用模块化的筛网结构建模，还原了筛网的支撑格栅、压条固定结构，可清晰呈现不同粒径颗粒透筛分离的结构原理，进料端设置的扩口式导料槽可引导待筛分物料均匀铺展到筛面，避免物料集中堆积影响筛分效果，出料端设置的分级出料导板可将筛上物、筛下物分别引导至对应输送路径。渲染阶段采用工业设备常用的配色方案，筛箱主体使用饱和度适中的深蓝色金属漆材质，还原钢材焊接喷塑后的表面质感，激振电机采用橙黑搭配的工业电机配色，金属部件做了哑光金属质感处理，支撑弹簧、紧固件等小部件采用镀锌件的银灰色金属材质，不同部件的材质区分清晰，可直观分辨各结构的功能属性。设计过程中充分考虑振动筛的实际工况需求，对筛箱的倾角、激振电机的安装位置、支撑弹簧的排布位置做了合理规划，整体结构无干涉问题，各部件的连接关系清晰明确，可直观展现振动筛通过激振力带动筛面振动、实现不同粒径颗粒分离筛分的工作原理，模型结构完整，细节表现到位，可用于筛分设备的结构展示、原理讲解以及相关设计方案的参考。
