曝气设备用三叶螺旋曲面搅拌叶轮结构

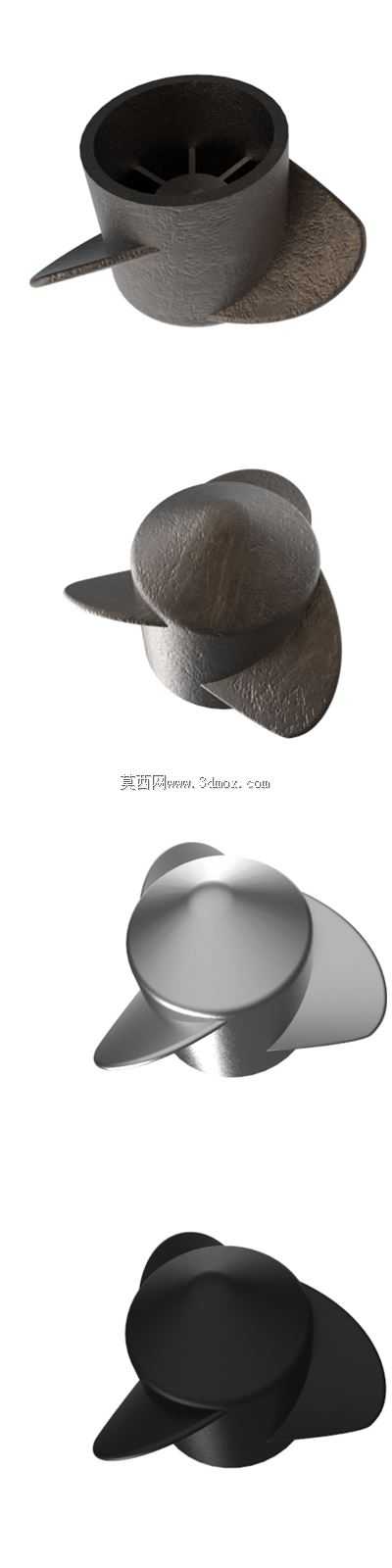

　　这款叶轮结构主要面向水处理环节的表曝类设备配套，在市政污水好氧处理池、工业废水生化处理单元、高密度水产养殖增氧场景中都能适配，核心作用是通过旋转过程带动水体剧烈翻动，同时卷吸表层空气进入水体完成氧传质，相比传统平直叶片的表曝轮，曲面结构的叶片在相同转速下能形成更大的推流范围，减少水体短流的出现概率。从结构设计逻辑来看，三个叶片采用空间螺旋曲面构型，每一片叶片的曲面曲率从轮毂连接处向外缘逐步过渡，靠近轮毂段的曲面抬升角度更大，目的是在旋转时快速将中心区域的水体向上推送，打破液面表层的水膜，让空气能够更顺畅地被卷入水层；叶片外缘段的曲面则做了平滑收窄，降低高速旋转时的边缘紊流损耗，同时避免外缘处水流剪切力过大产生过多无效微泡，

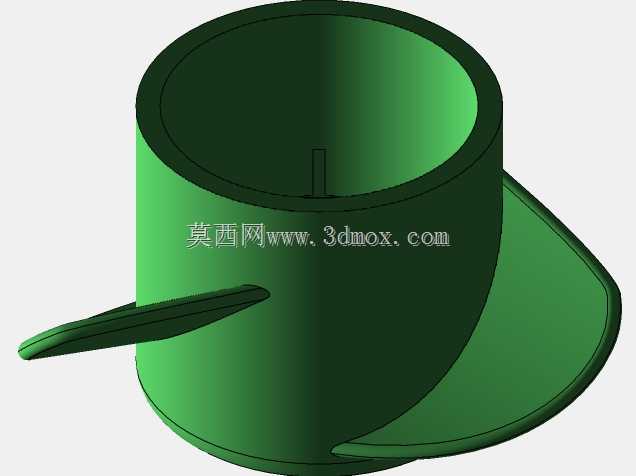

　　保证卷入的空气能够被充分切割成合适尺寸的气泡，延长气泡在水体中的停留时间，提升整体氧转移效率。安装边界上，轮毂中心设置有标准的轴连接孔位，孔位内预留了键槽安装空间，能够直接和常规的曝气机驱动轴配合，不需要额外做转接结构加工；叶轮整体的径向尺寸适配常规功率的表曝机安装间距，安装时需要保证叶轮下缘距离水面的高度在合理区间，过高会导致卷吸空气量不足，过低则会让推流深度不够，无法带动池底水体循环。叶片的厚度从轮毂到外缘采用等强度渐变设计，轮毂连接处的壁厚更大，能够承受旋转启动时的扭矩冲击，外缘壁厚适当减薄，既降低整体转动惯量，减少驱动电机的启动负载，也能避免边缘过厚带来的水流阻力提升。实际运行过程中，三个叶片呈120度均匀分布，

　　动平衡调校难度更低，旋转时的径向跳动量更小，能够降低驱动端的轴承磨损速度，延长整套曝气设备的维护周期。曲面叶片的导流方向经过反复优化，旋转时推送的水流会同时形成径向扩散和轴向抬升的复合流态，径向扩散的水流能够推动池内水体形成大循环，避免池底出现污泥沉积的死角，轴向抬升的水流则持续将底层贫氧水带到表层和空气接触，配合卷吸进入水体的气泡，实现全池水体的均匀增氧。和常规的平板叶轮相比，这种螺旋曲面结构的叶轮在相同功率输入下，有效服务面积能提升两成左右，同时运行时的水面飞溅高度更低，能够减少冬季运行时的池水飞溅结冰问题，也降低了曝气过程中的水分蒸发损耗。叶片表面做了连续平滑过渡处理，没有突兀的棱角和结构突变，

　　运行时不容易缠绕水中的纤维类杂物，减少日常清理的工作量，即使在有一定悬浮物的污水环境中运行，也能保持稳定的水力效率，不会因为杂物附着破坏叶片表面的流道线型。轮毂和叶片采用一体化构型设计，不存在分体连接的接缝，避免长期在水环境中运行出现连接缝隙腐蚀的问题，结构整体的刚性更强，在长期满负荷运行下不会出现叶片变形偏移的情况，能够长期保持稳定的水力性能。
