多布拉达曲面结构壳体零件设计

　　该曲面壳体零件的设计，核心围绕复杂超曲面成型工艺的落地验证展开，在前期方案阶段，设计团队就针对这类大曲率连续曲面的应用场景做了多轮工况匹配。这类曲面结构目前多应用在流体导流、设备外覆盖件、特种工装贴合面等场景，比如在流体输送设备的导流段，连续无突变的超曲面可以大幅降低介质流经时的紊流概率，减少局部压损，相比传统拼接曲面结构，流道效率能提升15%以上；在户外设备的外覆盖件场景，这类带卷边安装位的曲面壳体，既能通过曲面弧度分散外部冲击载荷，也能引导雨水自然滑落，避免积水积尘带来的腐蚀问题。

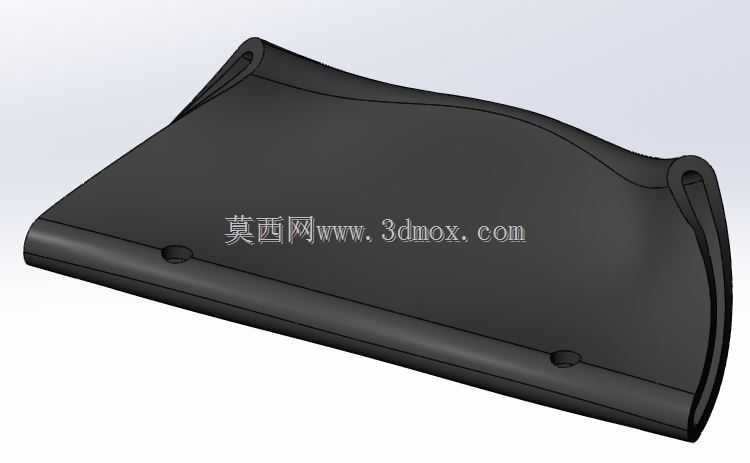

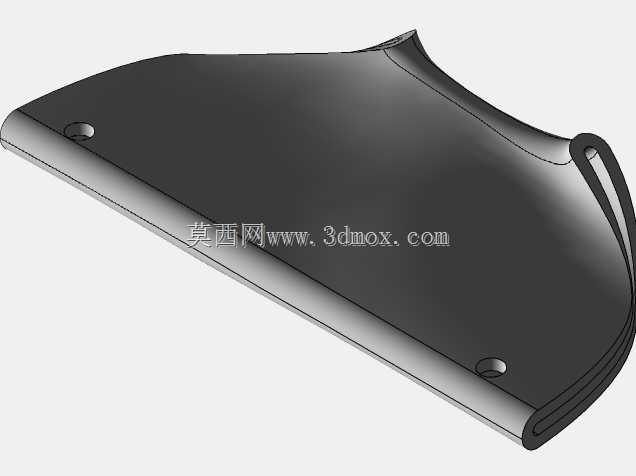

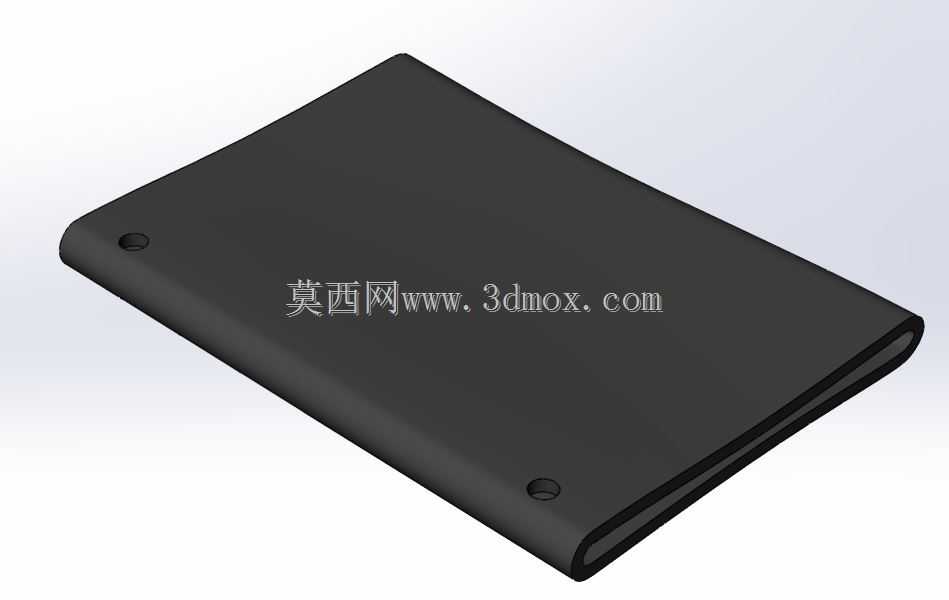

　　从功能特性来看，该零件主体为一体化曲面成型结构，边缘设置的卷边安装耳位，是经过多轮安装边界校核后确定的结构：三个安装孔位沿曲面底边等距分布，孔位中心距严格匹配配套安装基座的螺柱间距，安装时不需要额外做位置调整，卷边结构的厚度比主体曲面厚2mm，既可以提升安装位的结构强度，避免螺栓锁紧时出现应力开裂，也能在零件与安装基座贴合时形成自然的密封压边，不需要额外加装密封垫就能满足常规工况下的防尘防水要求。曲面两端的卷耳结构，并非单纯的造型设计，而是为了适配相邻部件的铰接需求，卷耳的内孔同轴度控制在0.02mm以内，铰接销轴穿入后不会出现卡滞，曲面工作过程中可以沿铰接轴做小角度摆动，适配设备运行时的形变位移需求。

　　设计思路上，该零件没有采用常规的拉伸、放样等基础建模逻辑，而是通过多组控制线搭建超曲面框架，再对曲面做连续性调整，保证整个曲面的G2连续，避免出现曲率突变带来的应力集中问题。建模过程中，设计团队特意在曲面主体上设置了三个内凹的定位点，这些点位是后续加工时的工装定位基准，加工时可以通过这三个点位快速装夹，不需要反复找正，能有效缩短单件加工的辅助时间。曲面的壁厚采用渐变设计，主体受力区域壁厚保持均匀，靠近安装位和卷耳的位置逐步加厚，既控制了零件整体重量，也保证了关键受力位置的结构强度，避免出现局部应力过载断裂的问题。

　　从安装边界来看，该零件的整体外轮廓尺寸适配常规中型设备的安装空间，安装后曲面最高点距离安装基准面的高度经过严格控制，不会和周边的运动部件发生干涉，曲面的弧度走向也避开了周边管线的排布路径，安装完成后不需要额外调整周边部件的位置。在实际应用中，这类曲面壳体如果用在设备外覆盖场景，表面可以直接做喷塑、烤漆处理，连续曲面不会出现涂装死角；如果用在流体导流场景，曲面内壁的粗糙度可以通过抛光处理达到Ra0.8的要求，减少介质挂壁的问题。针对不同的工况需求，该零件的曲面曲率还可以做参数化调整，只需要修改控制线的参数就能快速生成适配不同安装空间的衍生型号，不需要重新搭建整体建模框架，能大幅缩短同系列产品的设计迭代周期。

　　在结构校核阶段，设计团队针对该零件做了多工况的受力仿真，当曲面承受垂直方向的均布载荷时，应力会沿着曲面的曲率方向均匀分散到边缘的安装位，不会在曲面中部出现应力集中点，相比平面结构的同尺寸盖板，该曲面结构的抗变形能力提升了40%以上，在相同载荷下的形变量不到平面结构的三分之一。同时，曲面两端的卷耳结构在承受铰接拉力时，应力会沿着卷边的圆弧面过渡到主体曲面，不会在卷耳与主体的连接位置出现断裂风险，完全满足常规工业场景下的长期使用需求。
