履带式行走底盘结构三维设计作品

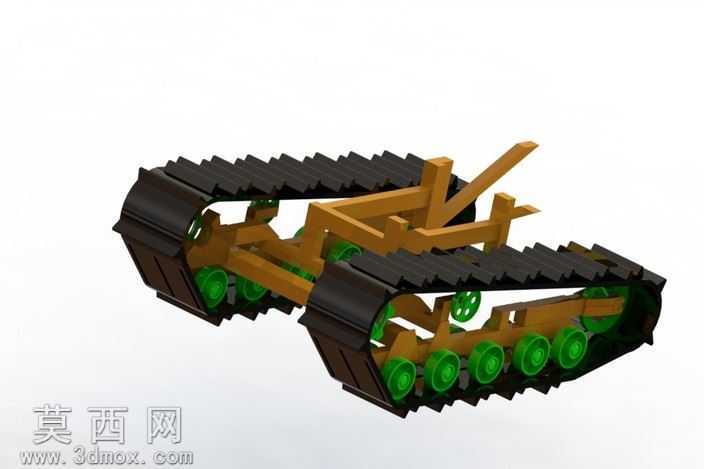

本作品为履带式行走底盘的三维结构设计，整体采用模块化的建模思路完成全结构搭建，在三维建模过程中，首先完成履带行走系统的核心参数匹配，确定履带节距、负重轮排布间距、驱动轮与导向轮的相对位置，保证行走机构的通过性与运行稳定性。建模阶段先搭建主体承载桁架结构，采用框架式的梁体布局，通过布尔运算与装配约束完成各梁段的拼接，预留出上部功能组件的安装位，桁架结构兼顾轻量化与结构强度，可承受行走过程中的交变载荷。负重轮组采用等距排布的设计，每侧履带配置多组负重轮，建模时对负重轮的轮缘、轮毂、轮轴安装位做了细节还原，轮体与履带内侧的啮合面做了贴合度校验，保证履带运转时不会出现脱轨、卡滞的问题。履带部分采用分段式建模，每节履带板通过铰接约束完成整条履带的环形装配，还原履带板的防滑齿结构与内侧导向凸起，保证履带与各轮体的啮合精度。驱动轮与导向轮分别布置在底盘的前后端，轮齿结构与履带板的啮合槽做了参数化匹配，可模拟真实的传动啮合效果。材质渲染阶段，为履带板赋予高耐磨的深色橡胶复合材质，还原橡胶材质的哑光磨砂质感与轻微的颗粒纹理；负重轮轮体采用亮绿色工程塑料材质，表现出工程塑料的细腻质感与均匀的色彩表现；主体承载桁架赋予棕黄色木质纹理材质，模拟木质结构的纹理走向与哑光表面质感，不同材质的搭配清晰区分各功能部件，让整体结构的层级关系一目了然。结构设计上，两侧履带采用独立的布局形式，预留了动力组件的安装空间，上部的支架结构可拓展搭载不同的功能模块，整体结构紧凑，轮系排布合理，可直观展示履带式行走机构的传动原理与结构组成，建模过程中对所有运动部件做了干涉检查，确保各轮体转动、履带循环运转时不会出现部件碰撞，完整还原了履带行走底盘的机械结构特征。
