带曲面蚀刻标识的弧面玻璃杯造型设计

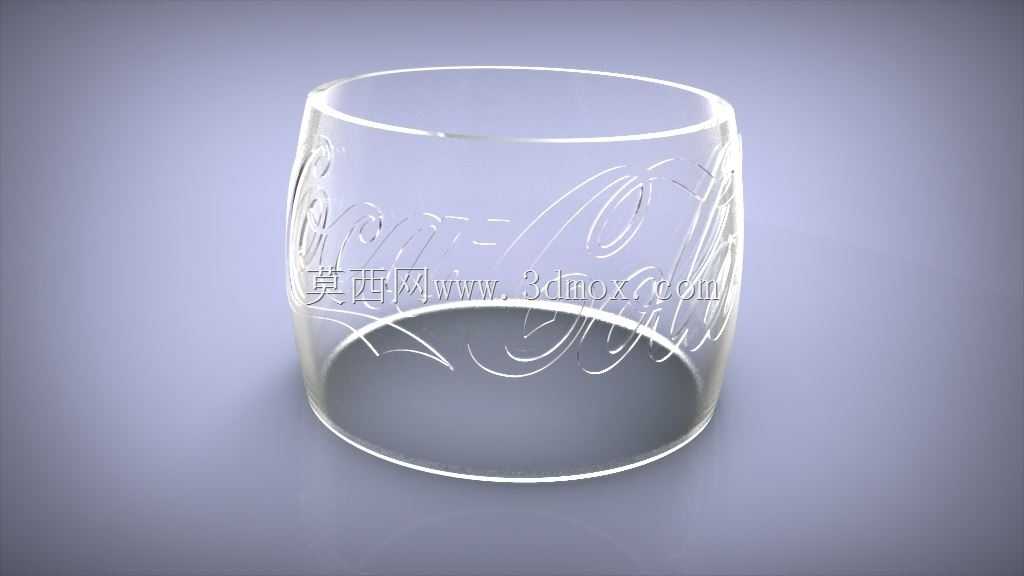

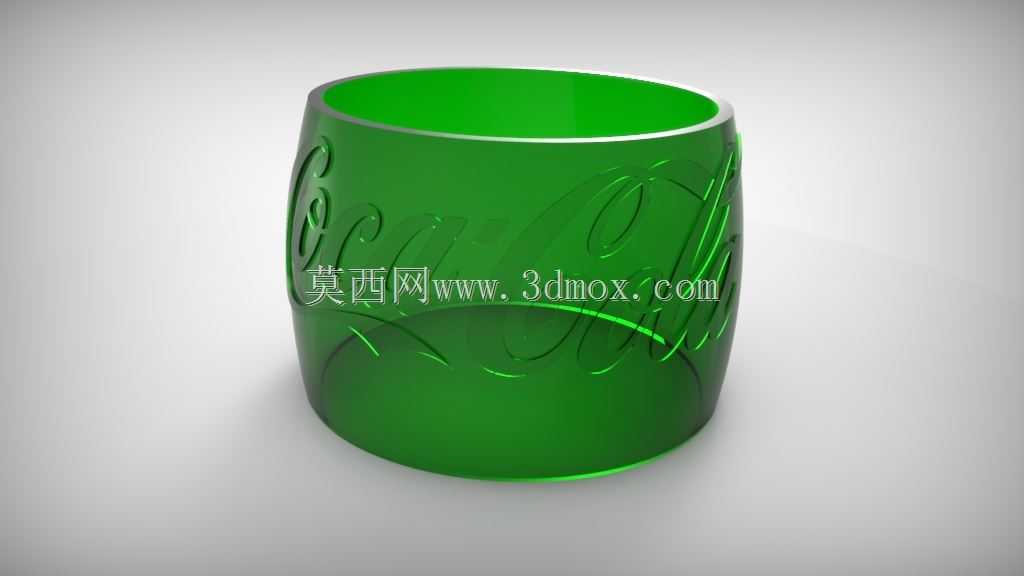

　　这款弧面玻璃杯的曲面标识设计，核心是解决柱面弧面图案贴合的工程实现问题，在快消品包装、餐饮器皿定制领域有很高的复用价值。日常做餐饮周边定制、品牌衍生器皿开发时，经常会遇到平面标识无法直接贴合弧面的问题，很多新手建模时直接把平面logo投影到曲面上，会出现图案拉伸变形、边缘线条断裂的情况，尤其是这种鼓形弧面，周向曲率随高度变化，常规投影命令生成的曲面纹理，在实际蚀刻或者丝印工序中会出现图案走形，和品牌方提供的平面标识视觉偏差过大。做这个造型的时候，首先要确定杯体的基础轮廓：杯口做平边卷边处理，壁厚控制在均匀的2mm，避免玻璃吹制工序出现厚薄不均导致的应力开裂，杯底做内凹的防滑圈，放置时不会因为桌面水渍出现吸附粘连。

　　杯身的鼓形弧度是经过反复调整的，最大直径位置在杯身总高度的二分之一偏下10mm处，这个比例符合人手握持的受力习惯，握杯时虎口刚好卡在最大直径位置，不会出现打滑脱手的情况。曲面标识的生成逻辑，没有用常规的包覆命令，而是先把平面标识做曲率适配变形，按照杯身对应高度的周向曲率半径，把平面矢量线条做分段曲率映射，每一段线条的弧度都和所在位置的杯身曲面曲率完全匹配，再把映射后的线条投影到杯身外表面，做0.15mm深度的蚀刻凹陷，这个深度刚好能在玻璃表面形成清晰的纹理触感，又不会因为蚀刻过深导致杯身结构强度下降，日常清洗时也不会残留污渍。从安装边界和使用场景来看，这款杯子的总高度控制在95mm，杯口外径82mm，杯底外径70mm，

　　刚好适配常规家用杯架、商用洗碗机的杯格尺寸，不需要额外调整收纳空间的尺寸参数。杯身的蚀刻纹理做了圆角过渡处理，所有蚀刻线条的边缘都做了R0.2mm的圆角，避免玻璃制品在使用过程中出现应力集中，防止磕碰时从纹理位置开裂。在实际生产适配中，这个模型的曲面数据可以直接导出用于玻璃模具的刻制，不需要二次修模，标识的变形量控制在人眼无法识别的范围内，和平面标识的视觉一致性达到98%以上，解决了以往弧面标识制作需要反复打样调整的问题。另外在建模时特意把杯身的内外表面做了等距偏移处理，保证整个杯体的壁厚完全均匀，吹制过程中玻璃料的流动阻力一致，不会出现局部过薄透光不均、或者局部过厚重量超标的问题。杯口的卷边做了R1mm的圆弧过渡，

　　饮用时接触嘴唇的位置没有尖锐棱角，使用体验更好。杯底的内凹深度控制在3mm，既保证了放置的稳定性，又不会因为内凹过深导致清洗时积水残留。这类曲面标识的建模思路，不止可以用在玻璃杯上，后续做金属保温杯、陶瓷杯、塑料包装瓶的弧面图案设计时，这套曲率映射的方法都可以直接复用，只需要调整对应曲面的曲率参数，就能快速生成贴合度合格的曲面纹理，大幅减少同类设计的建模周期，避免后续生产环节出现图案变形的返工问题。做这类民用器皿设计的时候，不能只看视觉效果，必须兼顾生产工艺可行性、日常使用的人机工程学、收纳清洗的便利性，每一个尺寸参数的确定都要对应实际使用场景的需求，比如杯身的最大直径如果做的过大，手小的用户握持困难，做的过小又会导致容量不足，90mm左右的最大直径是经过大量握持测试验证的舒适区间，配合鼓形的弧度，握持时的受力分布均匀，长时间持握也不会出现压痕。蚀刻深度的选择也是兼顾了视觉效果和结构强度，0.15mm的深度在透明玻璃上既能形成清晰的光影对比，让标识在光线照射下有明显的立体感，又不会破坏杯身的整体结构强度，日常磕碰时的抗冲击性能和无蚀刻的普通玻璃杯保持一致。
