手动液压剪切工装结构三维设计

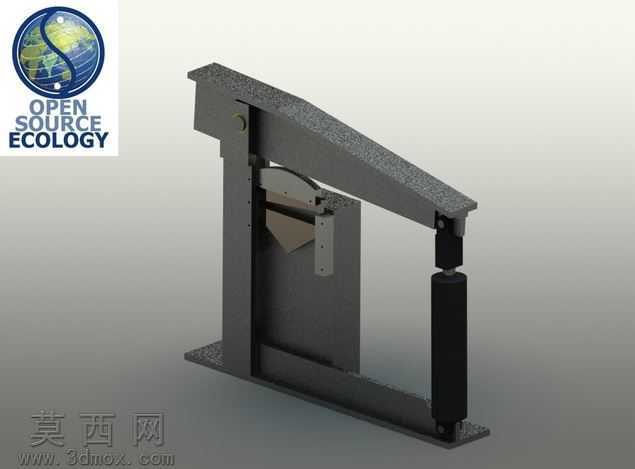

本作品为手动液压驱动的剪切工装三维建模成果，建模过程严格遵循机械加工工装的实际装配逻辑，在SolidWorks环境下完成全零件参数化建模与总装配合，完整还原了该剪切装置的真实结构与运动逻辑。建模阶段首先搭建整体框架结构：采用加厚钢板焊接成型的C型床身作为承载主体，床身上部设计为倾斜延伸的悬臂结构，既为剪切动作提供足够的操作空间，也通过倾斜的力臂布局优化受力路径，降低液压驱动的负载要求；床身底部设置平整安装底板，预留螺栓安装孔位，可直接固定于工作台面使用，保证剪切作业时的整体稳定性。核心剪切执行结构采用动刀与定刀配合的设计：定刀固定安装于床身内侧下部的刀座上，动刀通过铰接轴与床身上部悬臂连接，形成杠杆式剪切运动副，刀刃部分设计为斜口剪切角度，可有效降低剪切过程中的冲裁力，适配不同厚度金属板材、型材的剪切需求。驱动部分采用手动液压油缸作为动力源，油缸缸体尾部铰接于床身下部的安装支座，油缸活塞杆端部与动刀尾部的连接座铰接，通过手动压杆驱动油缸增压，即可推动动刀绕铰接轴转动，完成剪切动作，油缸自带泄压复位结构，剪切完成后可自动带动动刀抬升复位，无需额外设置复位弹簧结构。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质参数：床身、刀座等焊接结构件赋予磨砂铸铁材质，还原焊接后喷砂处理的哑光金属质感；液压油缸缸筒赋予光亮镀铬金属材质，活塞杆赋予抛光不锈钢材质，铰接销轴、紧固螺栓等标准件赋予发黑处理的高强度钢材材质；刀刃部分赋予高速钢材质的冷调金属光泽，通过渲染环境光的调整，清晰呈现各零件的装配层次与结构细节，直观展示装置的整体外观与结构特点。设计过程中充分考虑手动操作的人机工程需求：液压驱动的手动操作杆设置于床身侧部便于施力的位置，操作行程符合人工手动按压的舒适范围；C型床身的开口尺寸经过参数校核，可满足常规小尺寸型材、板材的剪切进料需求；整体结构无复杂电控元件，纯机械液压驱动的结构形式可靠性高，维护成本低，适合小型加工场景下的手动剪切作业使用，建模过程中对所有配合面进行了干涉检查，确保各运动部件动作顺畅无卡滞，完整还原了该剪切装置的实际功能与结构特性。
