带扳手柄弹簧式空气安全阀三维结构

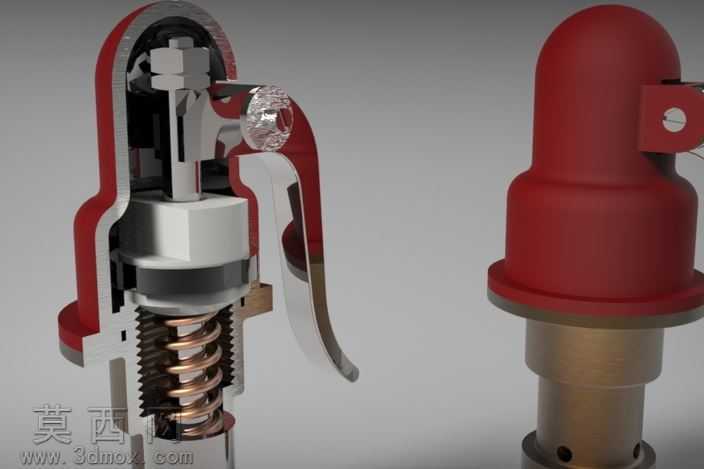

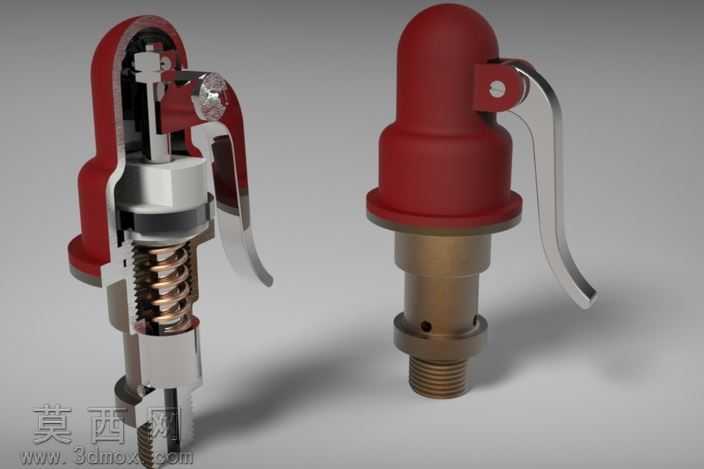

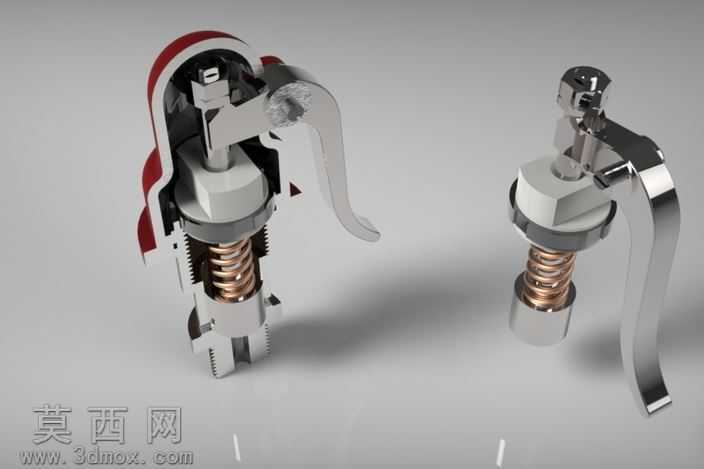

本作品为弹簧式空气安全阀的三维建模成果，建模过程严格遵循机械设计规范，完整还原了该类阀门的全部功能结构与外观细节。建模阶段以参数化设计为核心思路，先通过草图绘制完成各零件的截面轮廓，再借助拉伸、旋转、扫描、螺旋线等基础特征命令构建阀体、阀帽、阀瓣、阀杆、调压弹簧、启闭扳手、密封件、连接螺纹等核心零件的基础形态，针对弹簧的螺旋升角、扳手的铰接结构、阀瓣的密封面配合、阀体的外螺纹连接段等细节，通过倒角、圆角、阵列、装配配合约束等操作完成精细化处理，确保所有零件的装配公差符合机械设计要求，无干涉错位问题。材质与渲染阶段，针对不同零件的实际材质属性分别赋予对应材质：阀体下部金属基座赋予黄铜材质，调整金属粗糙度、反射率参数还原铜件的哑光金属质感；上部阀帽与扳手手柄部分赋予红色烤漆金属材质，模拟工业阀门常用的防护涂层外观；调压弹簧赋予弹簧钢材质，还原金属弹簧的冷作金属光泽；扳手金属铰接部分、阀杆、阀瓣密封配合面赋予抛光不锈钢材质，凸显精密配合面的光洁质感；密封垫圈赋予橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感。渲染阶段采用工作室三点布光方案，主光源提供柔和的正面照明凸显整体轮廓，辅光源消除结构暗部的死黑区域，轮廓光勾勒金属零件的边缘反光，同时添加柔和的地面阴影增强模型的立体感与真实感，既通过剖面视图清晰展示了阀门内部弹簧调压、阀瓣启闭的核心工作结构，也通过完整装配视图还原了产品的实际外观形态。设计过程中充分考虑空气安全阀的实际工作逻辑，弹簧预紧力对应的阀瓣密封行程、扳手手动泄压的铰接转动角度、阀体下部外螺纹的管路连接尺寸、阀帽的防护结构均参考通用空气安全阀的行业标准进行参数设定，确保模型结构符合实际产品的功能逻辑，可用于产品结构展示、原理教学、装配模拟等场景。
