450规格环夹螺栓式不锈钢喉箍三维设计

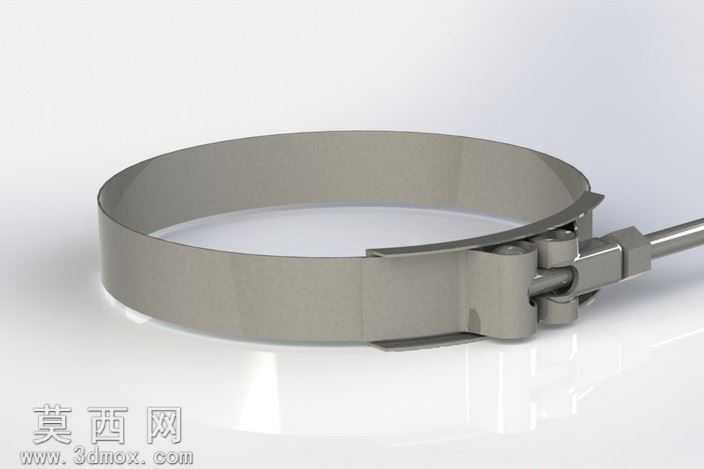

本作品为450规格环夹螺栓式喉箍的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制环形钢带的截面轮廓，通过扫描特征生成主体环形带身，钢带厚度、宽度参数均参照实际五金件生产标准设定，保证尺寸适配450公称直径的管路紧固需求。针对喉箍的锁紧机构，单独拆分建模螺栓调节组件、铰接转轴、锁扣卡位结构，各零件间通过同轴、重合等标准配合完成装配，还原真实产品的活动调节逻辑，转动螺栓时可带动钢带收束的运动关系在装配体中完整实现，可直接用于运动仿真验证调节行程。材质与渲染阶段，为整体模型赋予304不锈钢材质属性，调整金属粗糙度、反射率参数匹配冷轧不锈钢带的哑光金属质感，铰接缝隙处添加细微的倒角与工艺圆角，还原冲压五金件的真实加工细节，避免模型出现锐利生硬的边缘；渲染时采用影棚柔光环境，突出金属表面的细腻反光与结构轮廓，清晰展示钢带的环形弧度、锁扣的堆叠结构以及螺栓调节端的形态。设计思路上，该喉箍针对大管径管路的紧固场景设计，环形钢带采用整圈环绕结构保证抱紧力均匀分布，螺栓调节结构可实现较大范围的直径调节，适配一定公差范围内的管件外径，铰接位置的多段转轴设计避免钢带收束时出现卡滞，锁扣卡位采用冲压成型的凹凸结构，保证锁紧后不会出现松脱滑脱问题。建模过程中对钢带的弯折处做了应力优化的弧度处理，避免实际使用中钢带弯折处出现应力集中断裂的问题，所有零件的建模均遵循可加工性原则，无无法落地生产的异形结构，模型可直接导出工程图用于冲压模具开发、生产工艺编排，也可用于管路装配场景的虚拟装配验证，检查喉箍与周边管件、部件的安装干涉问题。
