水车驱动1kW发电装置结构设计

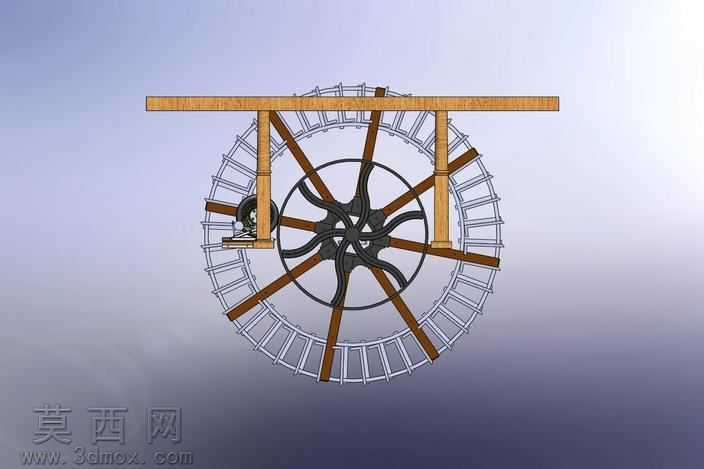

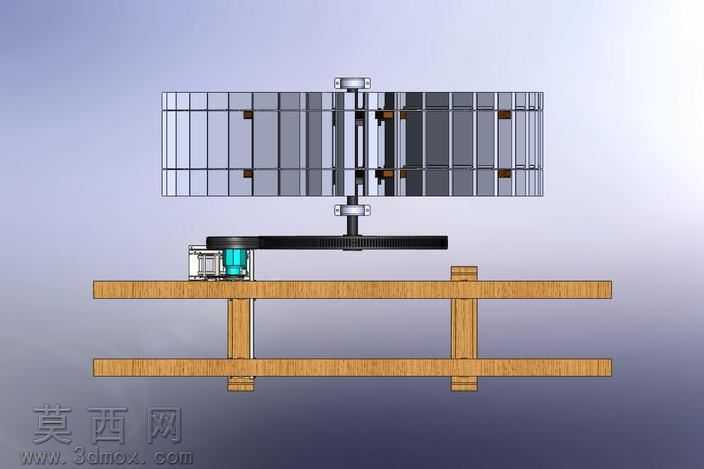

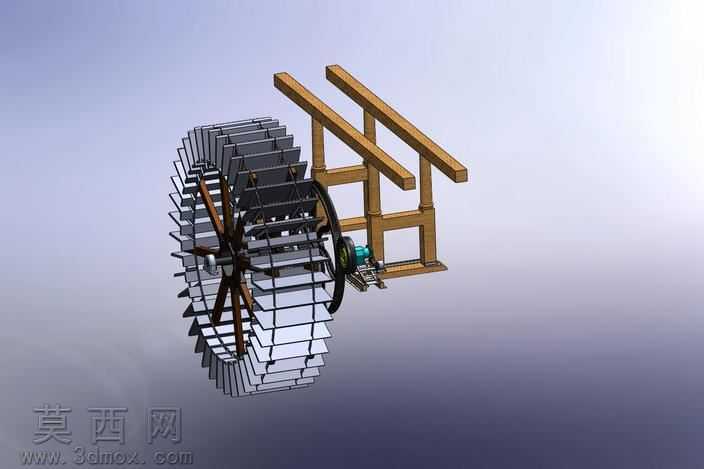

本作品为水力驱动的1kW发电装置三维模型，采用SolidWorks完成全参数化建模与装配校验，所有零部件均按照实际加工工艺要求构建几何特征，未对结构做简化处理，可直接用于工程参考与结构优化。模型主体包含水车转轮、支撑机架、传动连接组件、发电机安装座四大核心模块，水车转轮采用多叶片辐条式结构，叶片以等角度环形排布在轮辐外侧，每片叶片均做了迎水角度优化，可最大化承接水流冲击动能，轮辐与中心转轴之间采用刚性连接结构，保证扭矩传递的稳定性，转轴两端配置轴承支撑结构，降低转动过程中的摩擦损耗。支撑机架采用仿木质桁架结构设计，通过横纵梁的交叉排布形成稳定的承载框架，机架底部预留安装固定位，可适配不同的水渠安装场景，机架与转轴的连接位置设置了轴承安装座，保证转轮转动时的同轴度要求。传动部分采用大直径驱动轮搭配传动组件的结构，通过大传动比设计匹配水车低转速、大扭矩的输出特性，将转轮的低转速提升至发电机所需的额定工作转速，满足发电工况的转速要求，传动路径上额外配置了液压减震限位结构，可有效抑制转轮转动过程中产生的径向窜动与枢轴晃动，避免传动部件出现偏磨、异响等问题，提升整套装置的运行可靠性。发电机采用12V70A交流发电机规格，安装在机架侧方的专用安装座上，通过联轴器与传动输出端连接，发电机输出端可连接储能电池组，配套逆变器后可实现停电场景下的照明、制冷等基础供电需求。建模过程中对所有配合面做了干涉检查，消除了零部件之间的装配冲突，渲染阶段针对金属部件赋予了哑光金属材质，机架部分赋予了仿实木纹理材质，叶片部分赋予了镀锌板材材质，通过光影调整还原了装置的真实质感，整套设计围绕老旧水车的翻新改造需求展开，在保留传统水车结构特征的基础上，集成了成熟的民用发电组件，兼顾了景观性与实用供电功能，可作为小型离网水力发电项目、水景配套发电设施的设计参考。
