可移动型材机架矫直作业工装结构

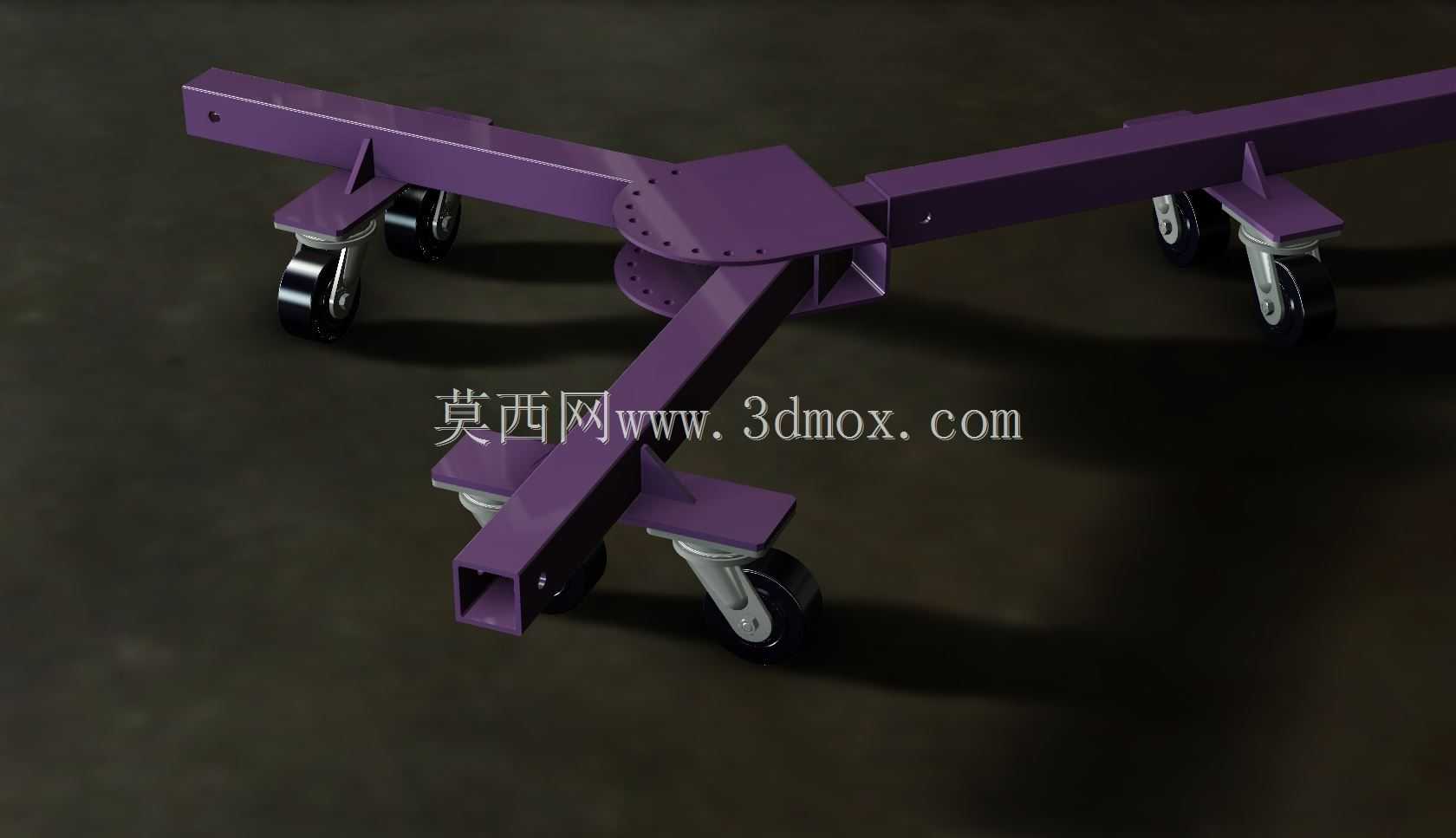

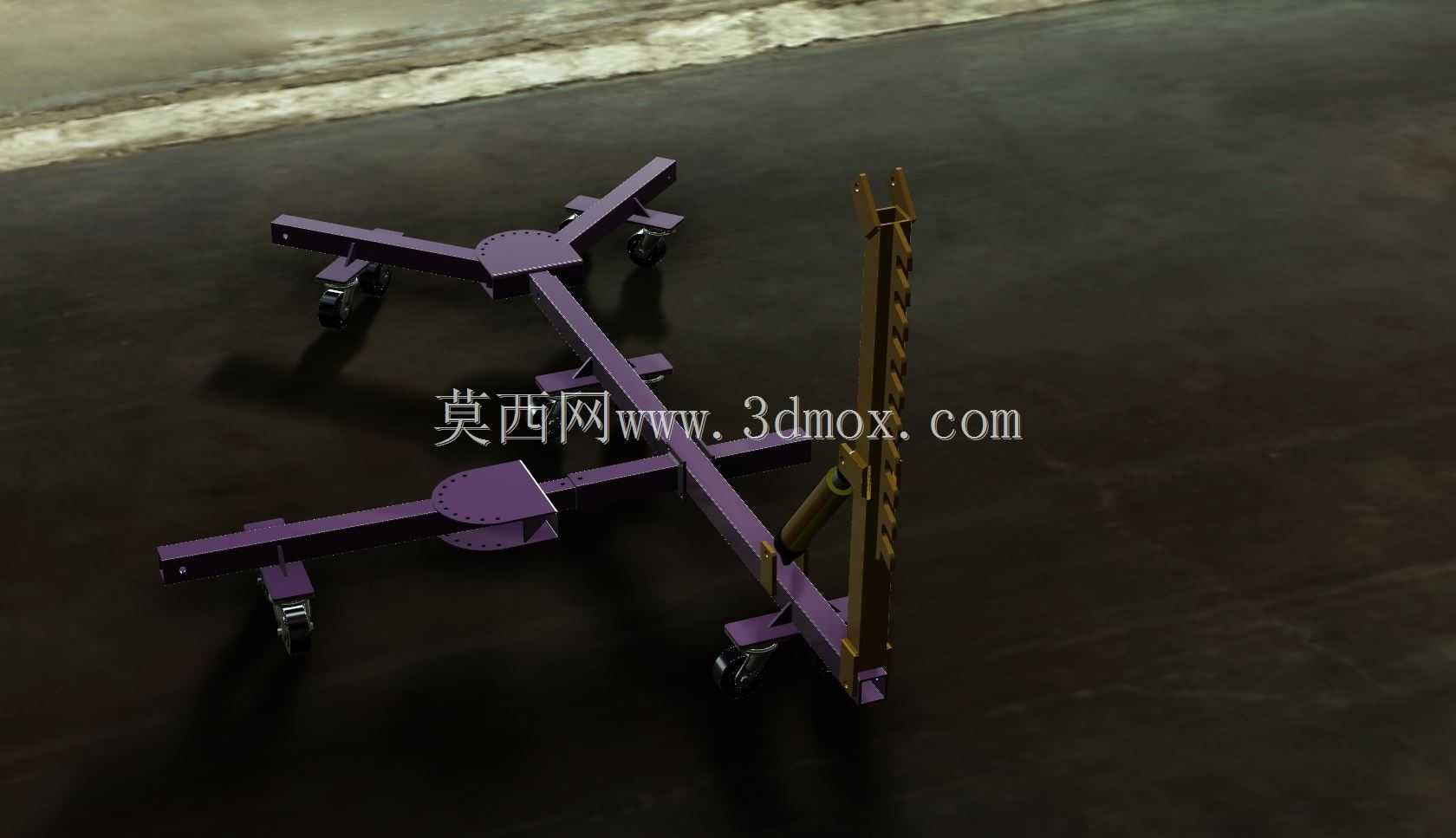

　　在金属型材加工、钢结构件预制、设备机架组装的现场作业环节，长条形型材因轧制应力、运输堆叠、焊接热变形产生的弯曲形变，一直是影响后续装配精度的核心问题，常规台式矫直设备受固定作业位限制，无法适配现场零散、多规格型材的即时校正需求，这款可移动的矫直作业工装，正是针对车间现场灵活矫直作业场景设计的专用作业载体。从结构布局来看，整套工装采用十字交叉的主梁作为承载基础，主梁选用矩形空心型钢焊接成型，在保证整体抗弯刚度的前提下控制了自重，四个延伸支臂末端均配置了带刹车功能的万向脚轮，单个脚轮的额定承载满足整套工装搭配矫直执行部件、待校正工件的总承重需求，作业时可直接推移至型材堆放区、焊接工位旁完成就地矫直，无需反复转运待加工工件，

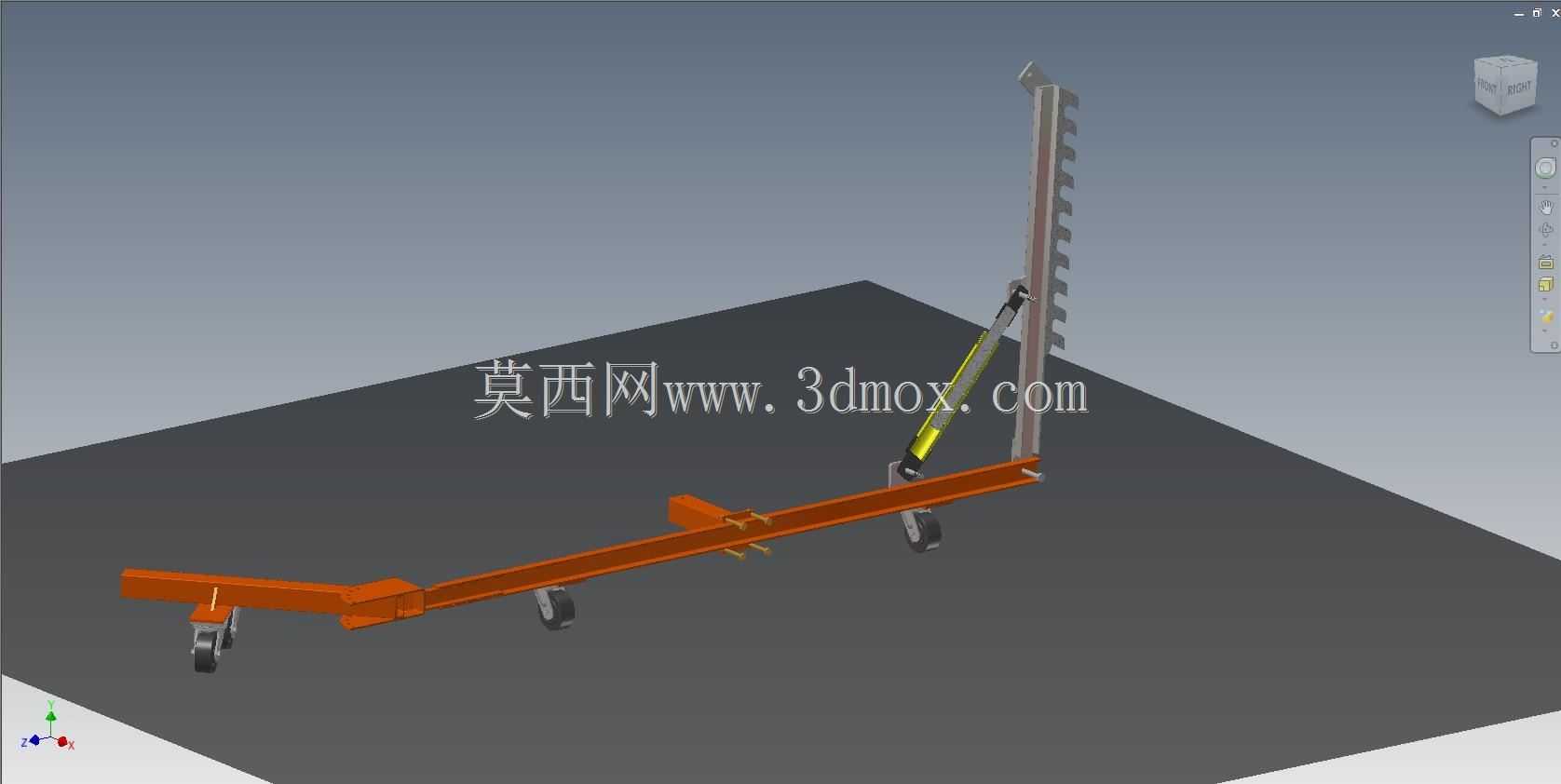

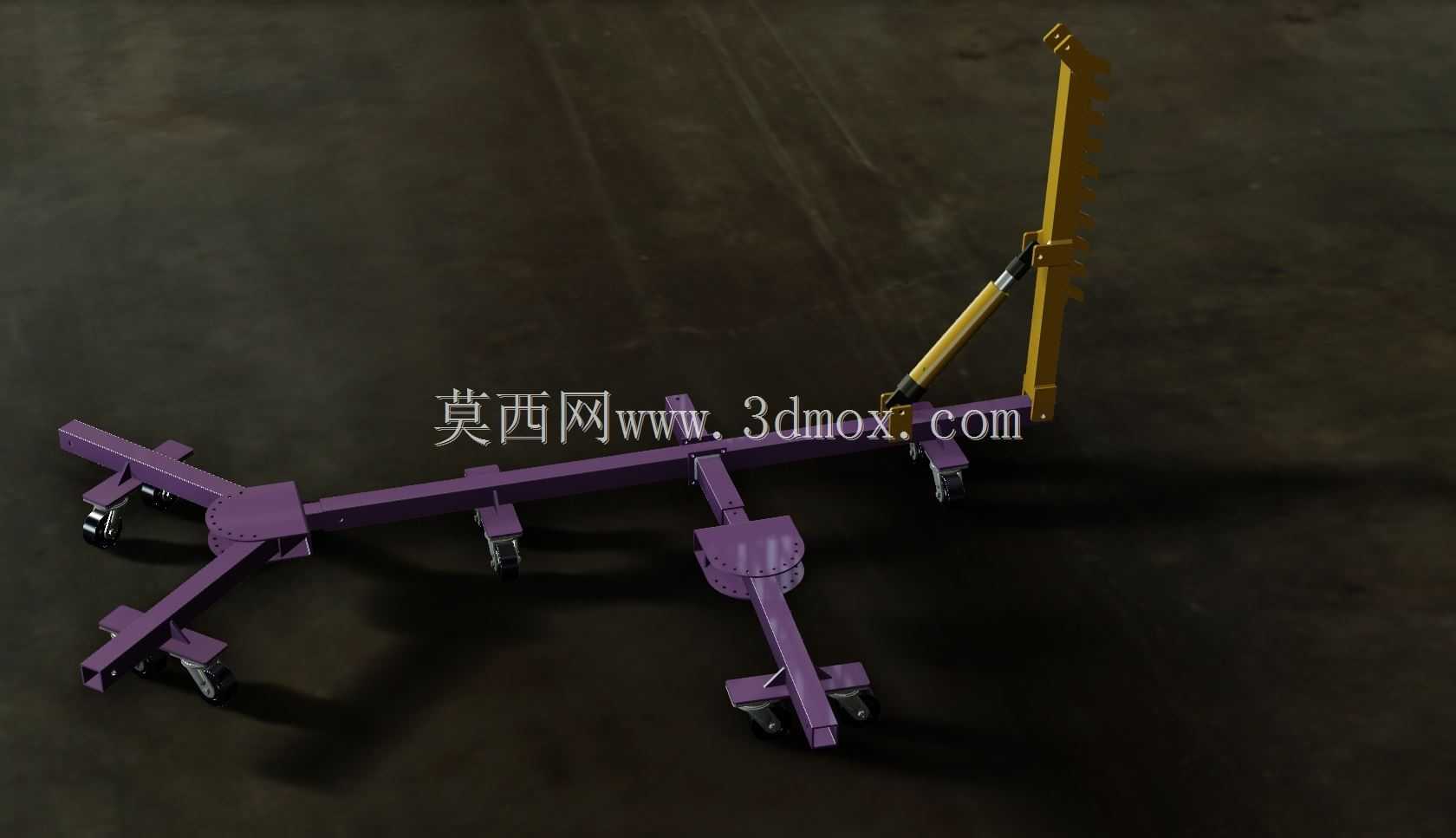

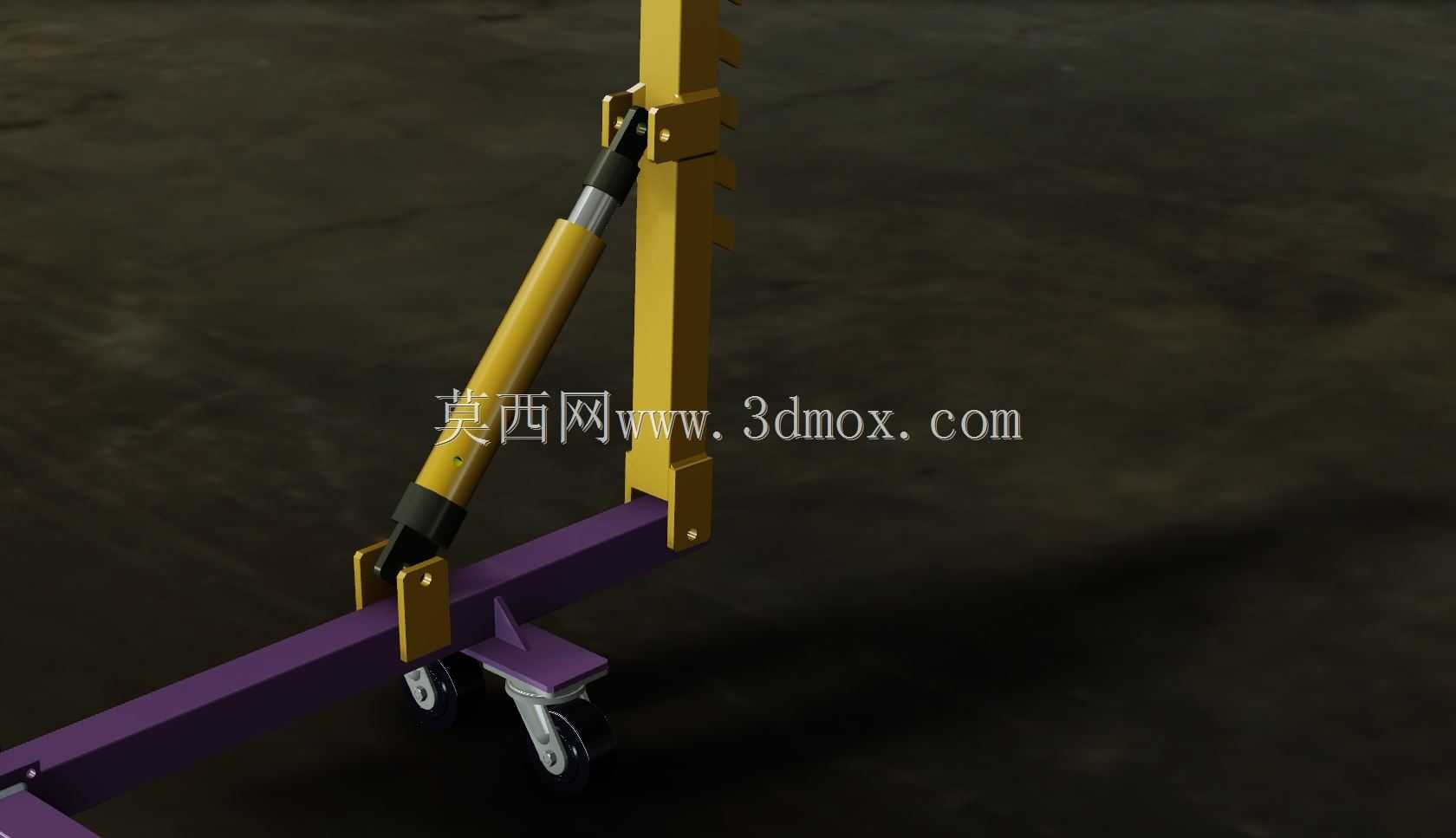

　　大幅减少长型材转运过程中的二次形变风险，非作业状态下踩下脚轮刹车即可锁定工位，避免作业过程中工装移位影响校正精度。工装的单侧设置了带齿槽的立式定位立柱，立柱与主梁之间通过斜向支撑件做加强连接，抵消矫直作业时产生的侧向倾覆力矩，立柱上的等距齿槽可根据待矫直型材的截面尺寸、弯曲点位高度，快速调整压头或者支撑垫块的安装位置，适配不同规格的方管、角钢、槽钢等常用机架型材的矫直需求，齿槽的定位精度控制在毫米级，避免调整过程中出现的定位间隙影响矫直的施力精度。主梁上设置了两个可沿主梁滑槽滑动的圆形支撑座，支撑座表面开有阵列排布的定位孔，可根据待矫直型材的弯曲跨度，灵活调整两个支撑点的间距，匹配不同长度型材的矫直支点布局，

　　支撑座与主梁之间通过快锁销钉固定，调整到位后即可锁死，不会在施力过程中出现滑移。在实际作业逻辑上，这套工装摒弃了传统台式矫直机的固定施力结构，可配合手动液压千斤顶、小型电动压头作为施力部件，针对型材的局部弯曲点位做定点施压校正，作业时将待矫直型材放置在两个滑动支撑座上，调整立式立柱上的施力部件对准弯曲凸点，缓慢施力即可完成局部形变校正，过程中可配合百分表实时测量型材的直线度，边调整边测量，避免过压造成反向形变。从安装边界尺寸来看，整套工装的展开宽度适配车间常规通道的通行宽度，可顺利通过1.2米宽的车间安全通道，立式立柱的高度满足常规6米以内型材的立式辅助定位需求，支臂的延伸长度保证了支撑跨度可覆盖2米以内的短型材局部矫直，

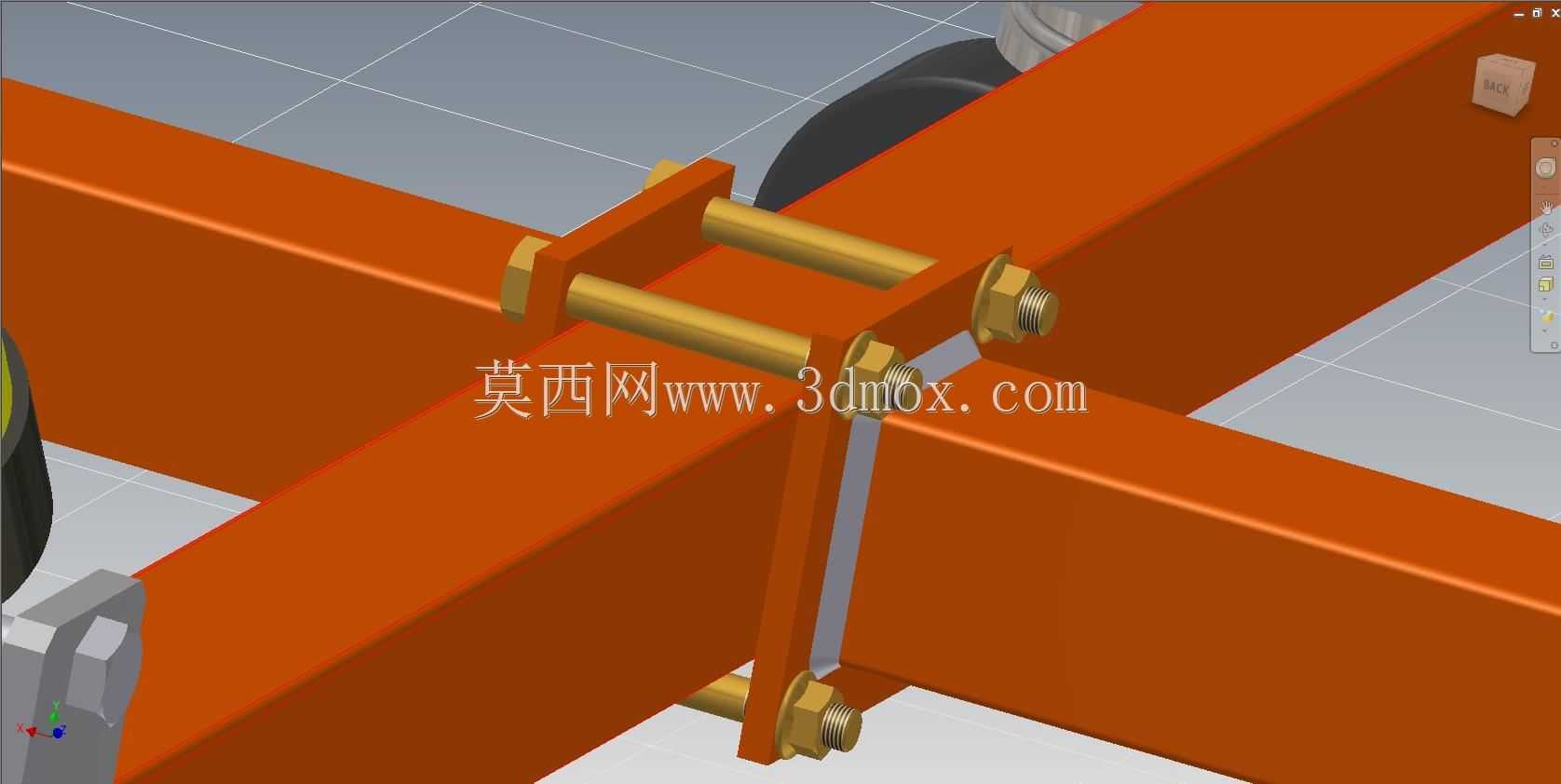

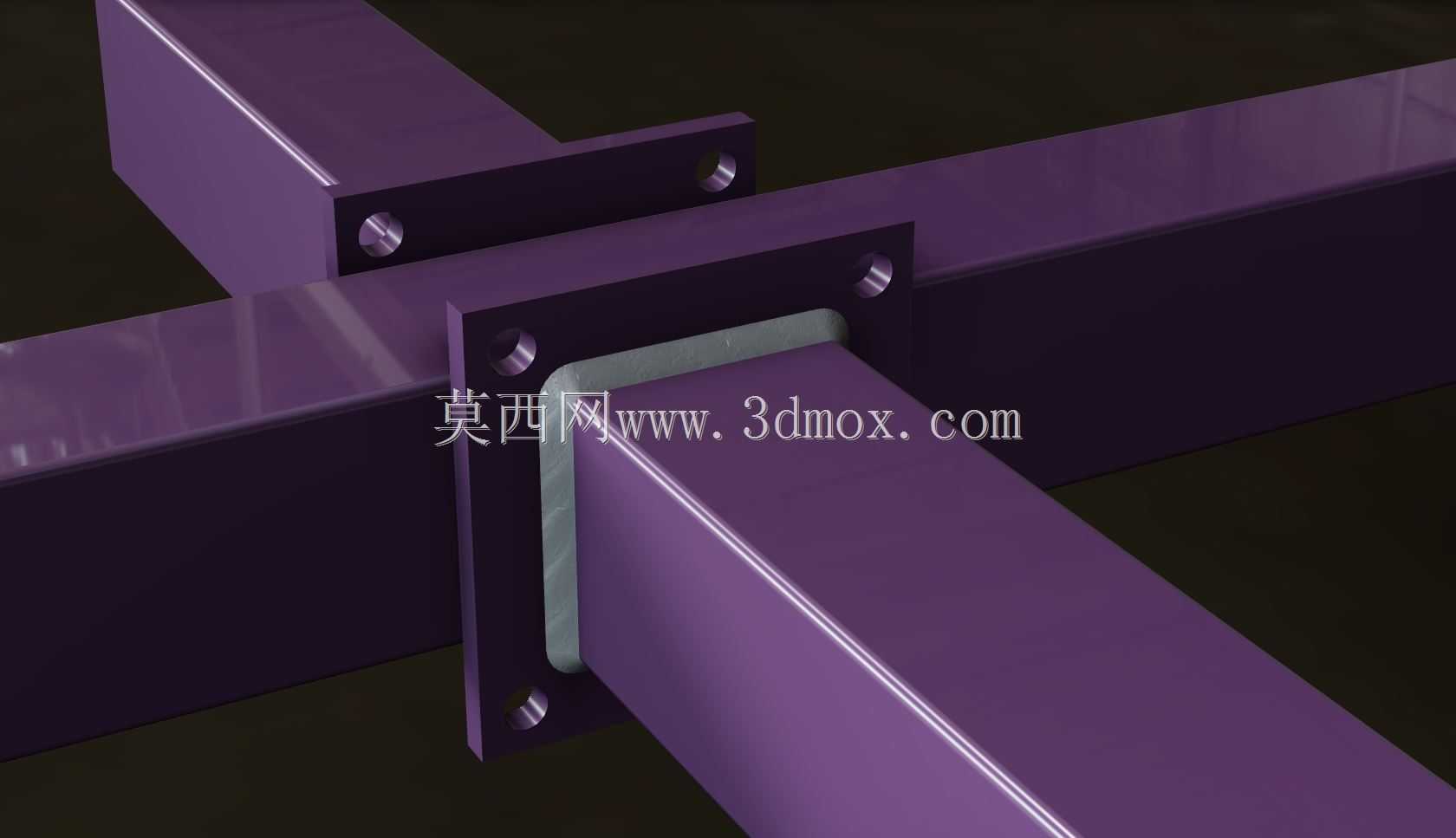

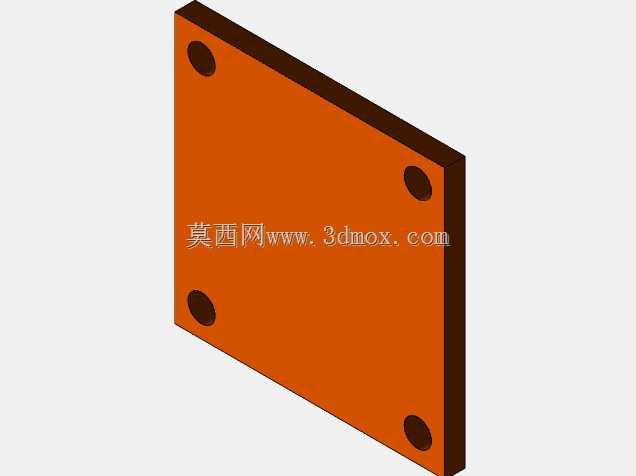

　　也可通过多套工装串联配合，完成更长尺寸型材的多点同步矫直。设计过程中特意规避了复杂的传动结构，所有连接节点均采用焊接+快拆销钉的组合，日常维护仅需定期检查脚轮转动灵活性、支撑座的滑移顺畅度即可，无需复杂的润滑或者校准作业，非常适合加工车间、钢结构安装现场、设备维修班组的日常矫直作业使用，相比固定台式矫直设备，其灵活转场的特性可覆盖更多零散作业场景，针对小批量、多规格的机架型材校正作业，能有效降低工件转运成本，提升现场矫直作业的效率。在结构强度校核阶段，主梁的截面选型经过抗弯模量计算，可承受最大10吨的单点施力载荷，满足常规厚度碳钢型材的矫直施力需求，不会在满载施力时出现主梁下挠变形的问题，斜向支撑的角度经过受力优化，可将立柱承受的侧向力均匀传导至主梁结构，避免立柱根部出现应力集中导致的焊缝开裂问题，脚轮的安装座采用加厚钢板焊接在支臂末端，可承受频繁推移带来的冲击载荷，延长工装的整体使用寿命。
