蒸汽引擎操纵句柄结构三维设计

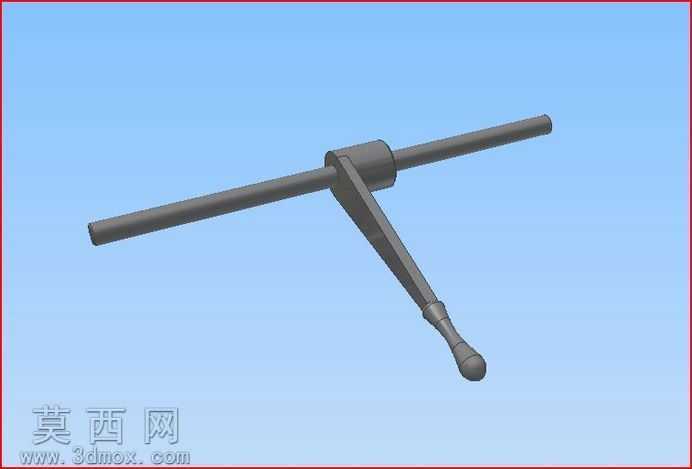

本作品为蒸汽引擎配套的操纵句柄三维建模成果，建模过程围绕蒸汽动力设备操作部件的实际功能需求展开，首先对句柄的整体受力逻辑进行梳理：该部件作为蒸汽引擎的手动操纵构件，需要同时满足横向施力转动、纵向扳动调节的双重操作需求，因此整体采用十字交叉的杆件布局作为核心结构基础。建模阶段先完成主体轴杆的参数化构建，横向贯穿的长轴为部件的安装定位基准，轴身采用等直径圆柱结构，两端做微小的圆角收边处理，避免尖锐棱边造成的操作划伤，同时保证轴件与安装基座转动配合时的顺滑度；与横向轴垂直固连的扳动臂为操作施力的核心部位，建模时特意在臂身与横轴的连接位置做了加厚过渡处理，模拟实际金属构件的焊接或一体铸造成型的加强结构，避免应力集中导致的部件断裂，扳动臂的末端采用球形握柄设计，握柄与臂身之间通过渐变锥面平滑过渡，贴合人手握持时的曲面贴合度，提升操作的舒适度。材质渲染阶段选用哑光深灰金属材质，还原老式蒸汽引擎构件的铸铁质感，对轴身、连接部位、握柄分别调整不同的粗糙度参数：横轴与安装位配合的部位粗糙度更低，模拟长期转动摩擦形成的光滑表面，扳动臂的主体部位保留细微的铸造纹理质感，握柄位置适当提高粗糙度，模拟长期握持接触形成的哑光触感，整体渲染背景选用简洁的浅蓝色，突出构件本身的结构轮廓，无多余装饰元素干扰结构展示。结构设计上充分考虑蒸汽引擎的工作场景，整体构件无冗余结构，所有棱边均做了不同半径的圆角处理，既符合金属机械加工的工艺要求，也避免操作过程中的磕碰风险，各部分的比例经过反复调整：横向轴的长度满足安装后两端的操作转动空间需求，扳动臂的长度适配人手扳动时的力臂长度，保证操作时施力省力，握柄的球形尺寸贴合成年人手掌的握持范围，整体结构紧凑，功能指向明确，完整还原了蒸汽引擎操纵句柄的实际形态与结构特征，可用于蒸汽动力设备的结构展示、原理教学以及相关复古机械设计的参考调用。
