工程机械装载作业铲斗结构设计

　　作为常年跟工程机械配套结构打交道的结构设计人员，拿到这套铲斗的三维数模时，最先关注的是它在实际作业场景里的适配性——这类铲斗主要配套小型滑移装载机或者微型挖掘装载机使用，常见于市政养护、小型土石方作业、农牧场物料转运、厂区零散废料清理这类场景，作业对象涵盖松散沙土、碎石、谷物、建筑碎料、养殖垫料等多种散状物料，相比大型装载机的重型铲斗，这类中小型铲斗的设计更偏向通用性与作业灵活性，不需要应对极端重载的矿石采掘工况，但对卸料流畅度、不同物料的适配性、安装互换性有更高要求。

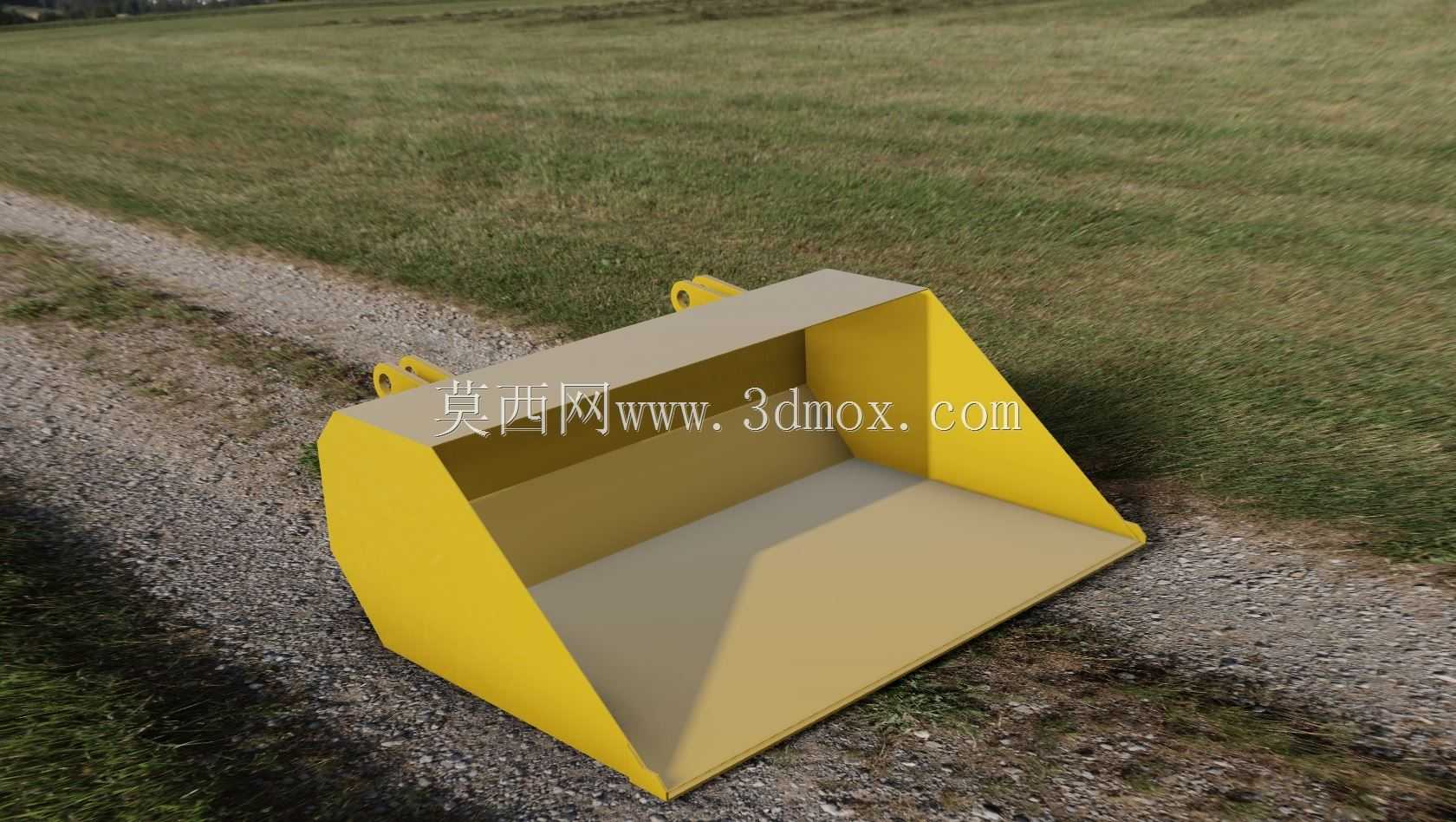

　　从结构设计思路来看，整个铲斗采用了焊接式箱型刃口结构，斗底采用渐变圆弧过渡，没有生硬的折角，这个设计细节是为了减少物料在斗内的残留，尤其是装卸黏性物料比如湿土、发酵饲料的时候，圆弧过渡的内壁能让物料在卸料时依靠自重顺利滑出，不会在斗底拐角处积料。斗体两侧的侧板向外做了小角度的外倾，一方面能扩大斗口的实际接料宽度，在铲取物料时更容易让物料流入斗腔，另一方面侧板上沿做了加厚的贴板焊接，能减少作业时侧板上沿的磨损，毕竟铲取堆料时，侧板边缘会持续和料堆发生摩擦，加厚处理能有效延长铲斗的实际使用寿命。

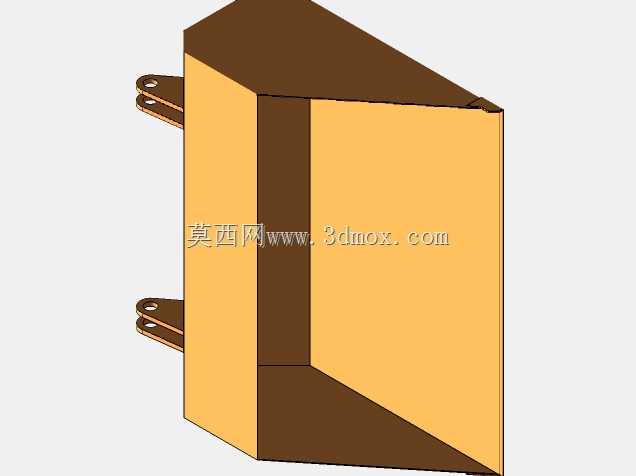

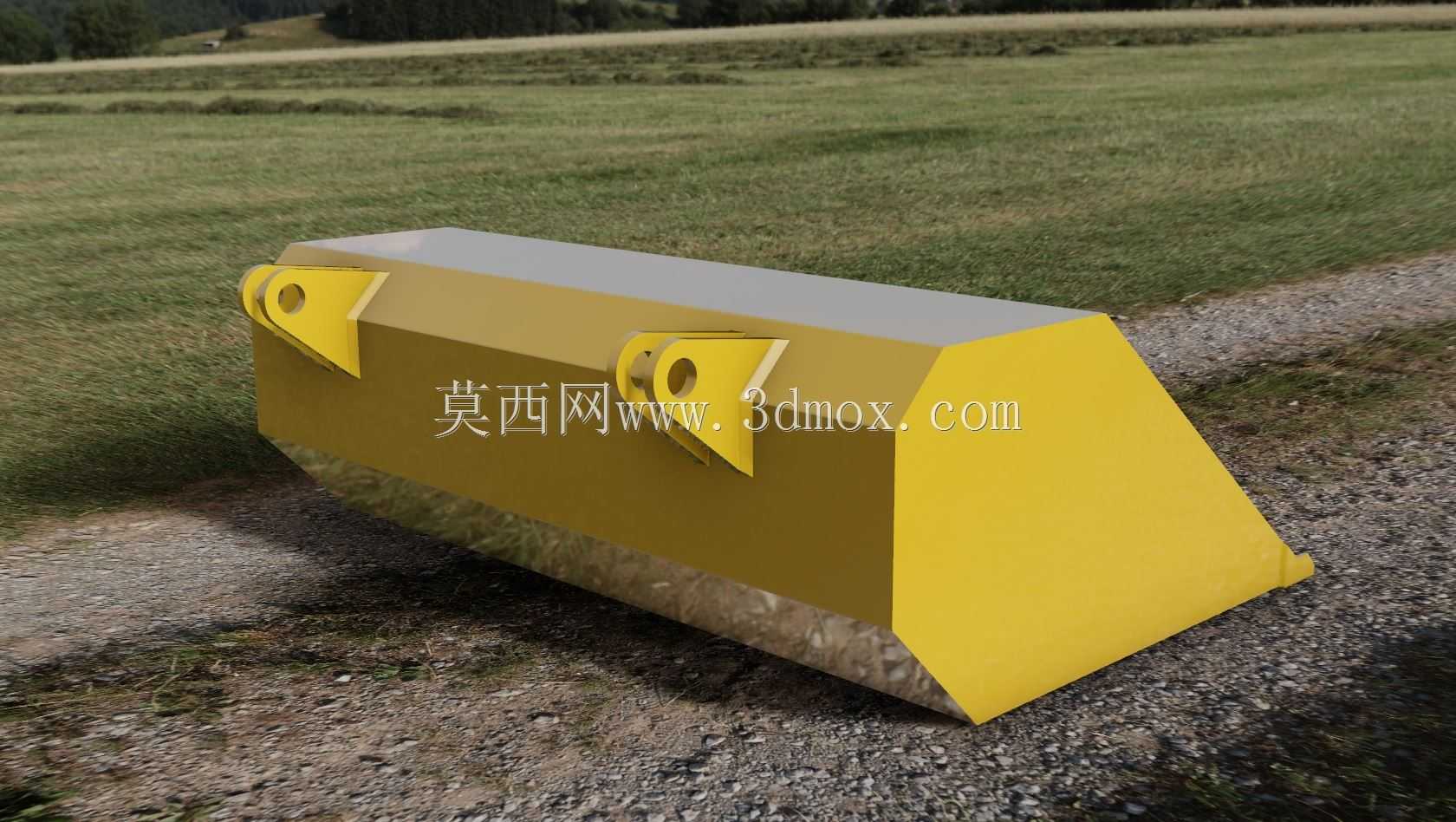

　　斗体后部的安装耳板是整个结构的受力核心，两个对称布置的吊耳式安装座，孔位做了镶套处理，这个细节是考虑到铲斗和动臂连接后，作业过程中连接销会持续承受交变载荷，镶套采用耐磨材质，磨损后可以单独更换镶套，不需要整体更换耳板甚至整个铲斗，大幅降低后期维护成本。耳板和斗后壁之间焊接了三角形的加强筋板，筋板的布置方向顺着作业时的受力方向，从耳板根部一直延伸到斗底与后壁的交接位置，能把铲取物料时的冲击力均匀分散到整个斗后壁，避免耳板根部因为应力集中出现焊缝开裂的问题，这也是很多小厂自制铲斗容易忽略的细节，很多自制铲斗用不了多久耳板就开焊，就是因为加强筋的布置没有顺着受力路径，只是简单加了小块筋板，起不到分散应力的作用。

　　从外形尺寸与安装边界来看，这套铲斗的斗容属于0.2-0.3立方米区间，斗口宽度适配1吨级以下的小型装载设备，整体深度控制在合理范围，既保证足够的装载容积，又不会因为斗体过深导致卸料时举升高度不足，出现卸料撒漏的问题。安装耳板的孔距、销轴孔径都严格对应通用小型装载设备的接口尺寸，不需要额外改装就能直接替换同规格的原厂铲斗，安装时只需要对准连接销孔，穿入销轴锁定即可，整个安装过程不需要额外的配焊或者打孔作业，互换性很强。斗刃部分采用了平直的整体刃口设计，刃口厚度比斗体主板厚30%，可以根据作业需求更换耐磨刃口板，比如在进行碎石作业时更换高强度耐磨钢刃口，在进行轻质物料转运时可以更换普通刃口降低自重，提升有效载荷。

　　实际作业过程中，这类铲斗的斗体侧壁做了外翻的卷边处理，除了提升侧板的结构强度，还能在铲取物料时起到导向作用，当铲斗切入料堆时，外翻的卷边不会像直角边那样刮蹭料堆两侧的物料，减少铲入阻力。斗体内部的焊缝全部做了打磨处理，没有凸起的焊瘤，一方面避免焊瘤刮伤物料，比如转运袋装物料或者颗粒成品料时，凸起的焊瘤容易划破包装袋，另一方面光滑的内壁也能进一步减少物料粘附，提升卸料干净度。另外斗体上沿的后部设计了两个小型的吊装孔，方便铲斗在存放、转运时进行吊装作业，不需要额外焊接吊点，这也是从实际使用场景出发的细节设计——很多工地在更换属具的时候，需要用吊装设备把铲斗吊到设备旁边，预留的吊装孔能大幅提升属具更换的效率，也避免了临时焊接吊点带来的结构损伤。

　　从受力仿真的角度来看，整个斗体的板厚搭配做了梯度设计，斗底因为持续和物料、地面发生摩擦，采用最厚的主板，后壁主要承受物料的垂直压力，板厚次之，两侧板主要起围合和侧向加强作用，板厚稍薄，这种梯度板厚设计既保证了各个位置的结构强度满足作业载荷要求，又能尽可能控制铲斗的自重，避免因为铲斗自重过大导致设备的有效装载量下降，毕竟小型装载设备的整机载荷有限，属具自重每增加一部分，能装载的物料重量就会相应减少，合理的板厚匹配是这类通用属具设计里非常关键的环节。另外斗体的整体重心做了优化，当铲斗满载时，重心位置尽量靠近设备的动臂铰接点，减少动臂和翻斗油缸的受力，提升作业时的整机稳定性，不会因为铲斗重心过前导致设备翘头，尤其是在举升最高位置卸料时，合理的重心位置能避免整机前倾的安全隐患。
