工业平台配套带金属护栏踏步梯结构

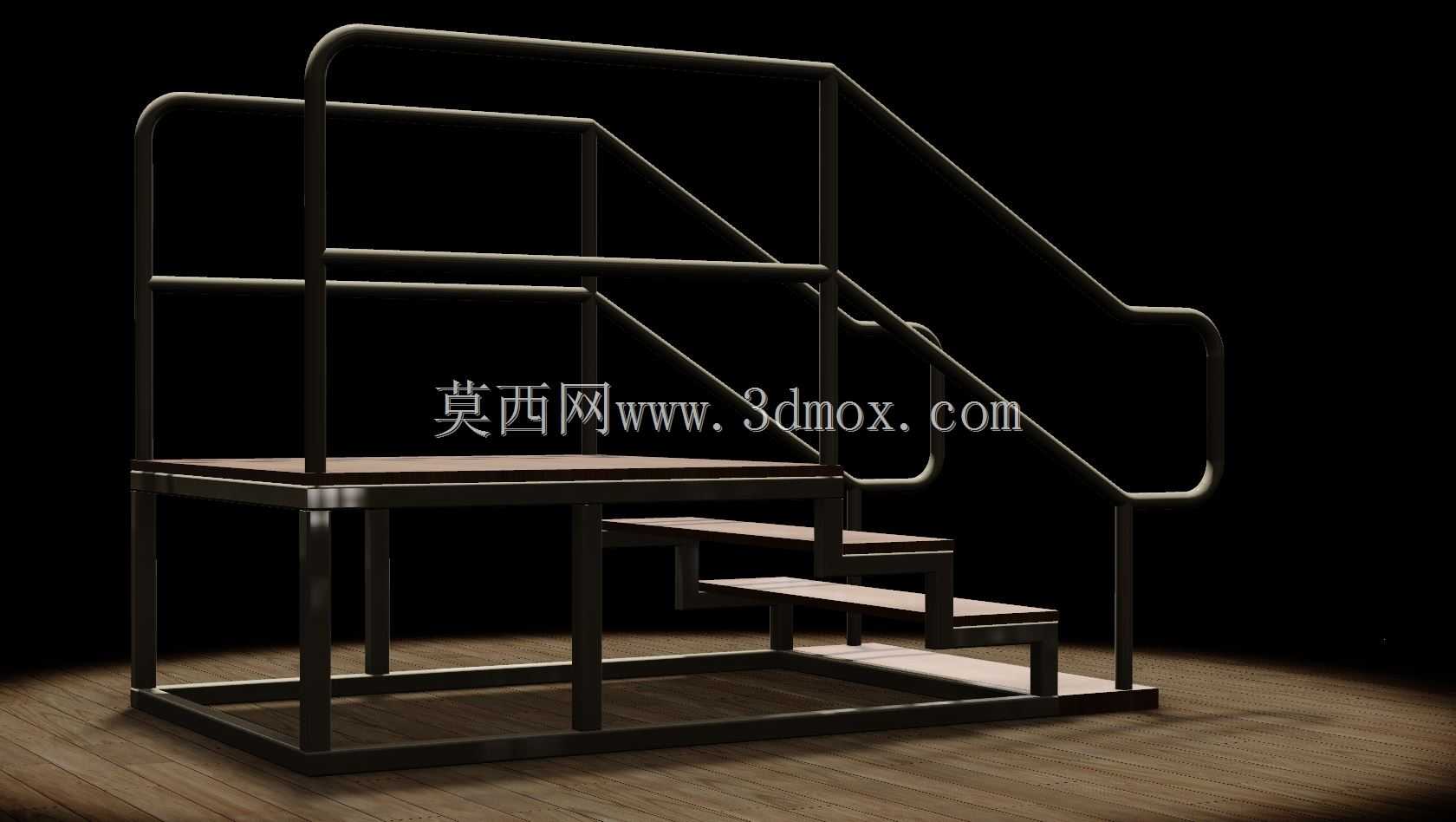

　　这类带护栏的踏步梯多应用在生产车间设备操作位、仓储高位取货区、工业设备检修通道等场景，主要解决固定高差位置的人员安全通行需求，相比普通直梯，踏步结构更符合人员日常行走习惯，长时间上下通行的疲劳度更低，搭配双侧连续护栏结构，能在人员负重携带工具上下时提供足够的侧向防护，避免失足跌落风险。从结构设计逻辑来看，整体框架采用矩形管材焊接成型，主支撑框架的管材壁厚选型会根据额定通行载荷匹配，常规单人通行工况下主框架管材壁厚不低于2mm，框架底部设置通长的落地支撑边，增大与地面的接触面积，避免梯体在硬质地面使用时出现局部压强过大导致的下沉或侧倾，所有框架焊接位置均做满焊处理后打磨焊渣，避免尖锐毛刺划伤使用人员。

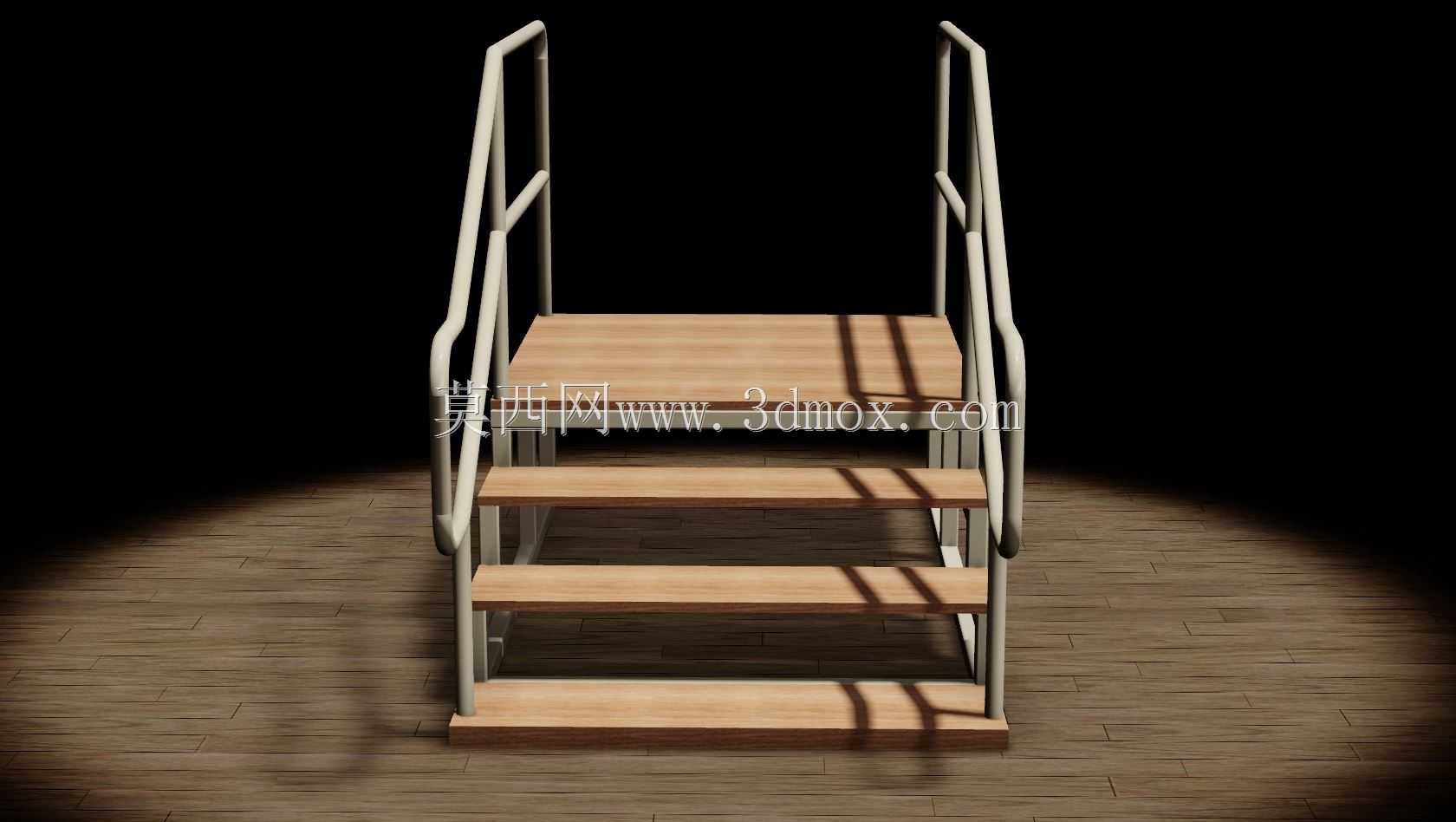

　　踏步部分采用木质踏板嵌装在金属踏步框架内的结构，踏板表面做防滑纹理处理，每级踏步的高度控制在180-220mm区间，踏步深度不小于250mm，符合人体工程学的步幅参数，人员上下时脚掌可以完全贴合踏步面，不会出现踩空或踏面过窄导致的崴脚风险。护栏部分采用圆管弯制成型，扶手高度距离踏步面保持900mm的标准安全高度，扶手中间设置一道中间横杆，横杆间距控制在400mm以内，防止人员从护栏间隙滑落，扶手的起始端做向下弯弧的收边处理，既可以避免端部突出的管材划伤人员，也能在人员上下梯的起始位置提供顺手的扶握支撑点，弯弧位置的折弯半径控制在100mm左右，保证扶握时的手感顺滑，没有突兀的折角硌手。安装边界方面，这类梯体属于小型独立通行结构，

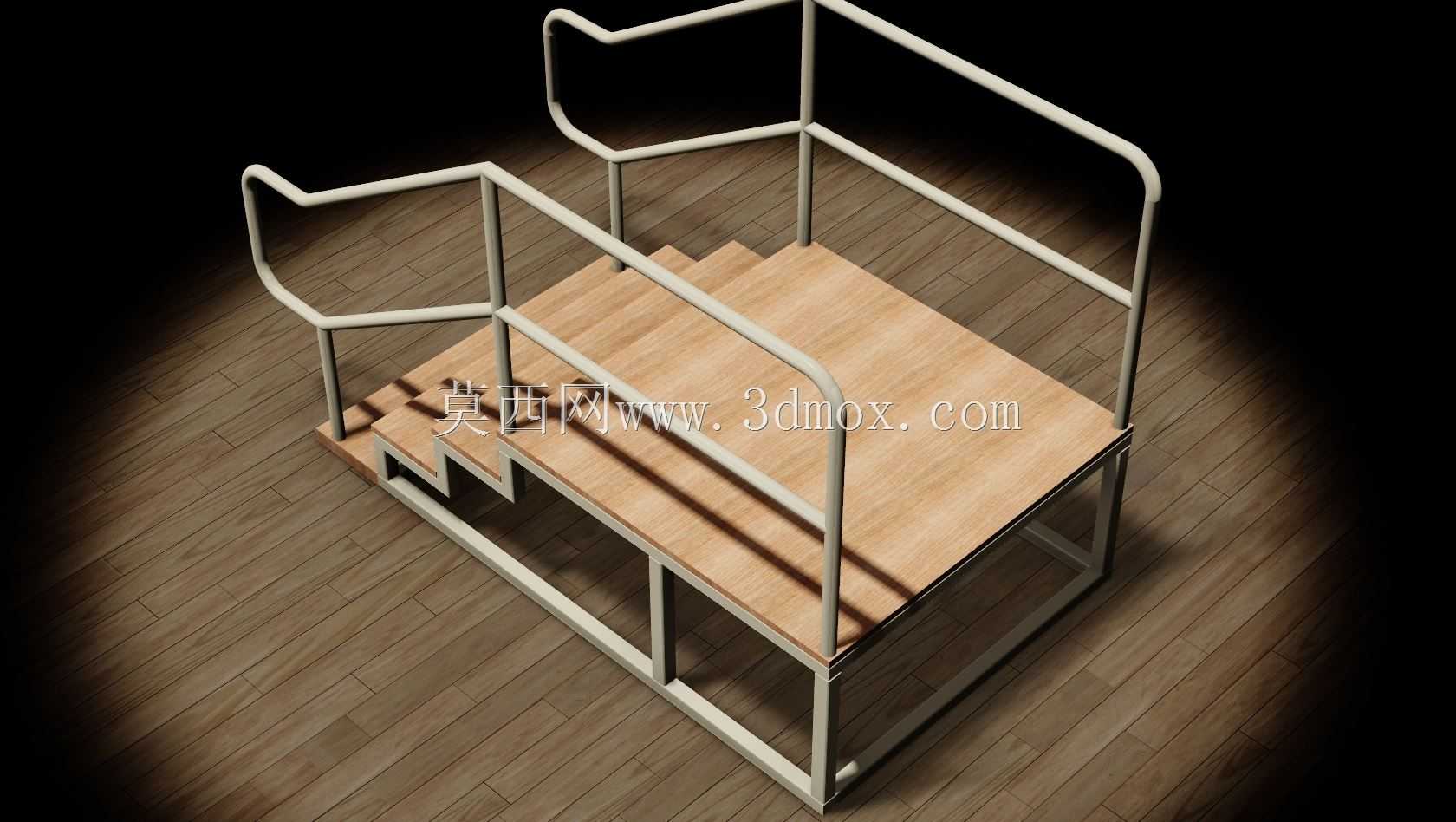

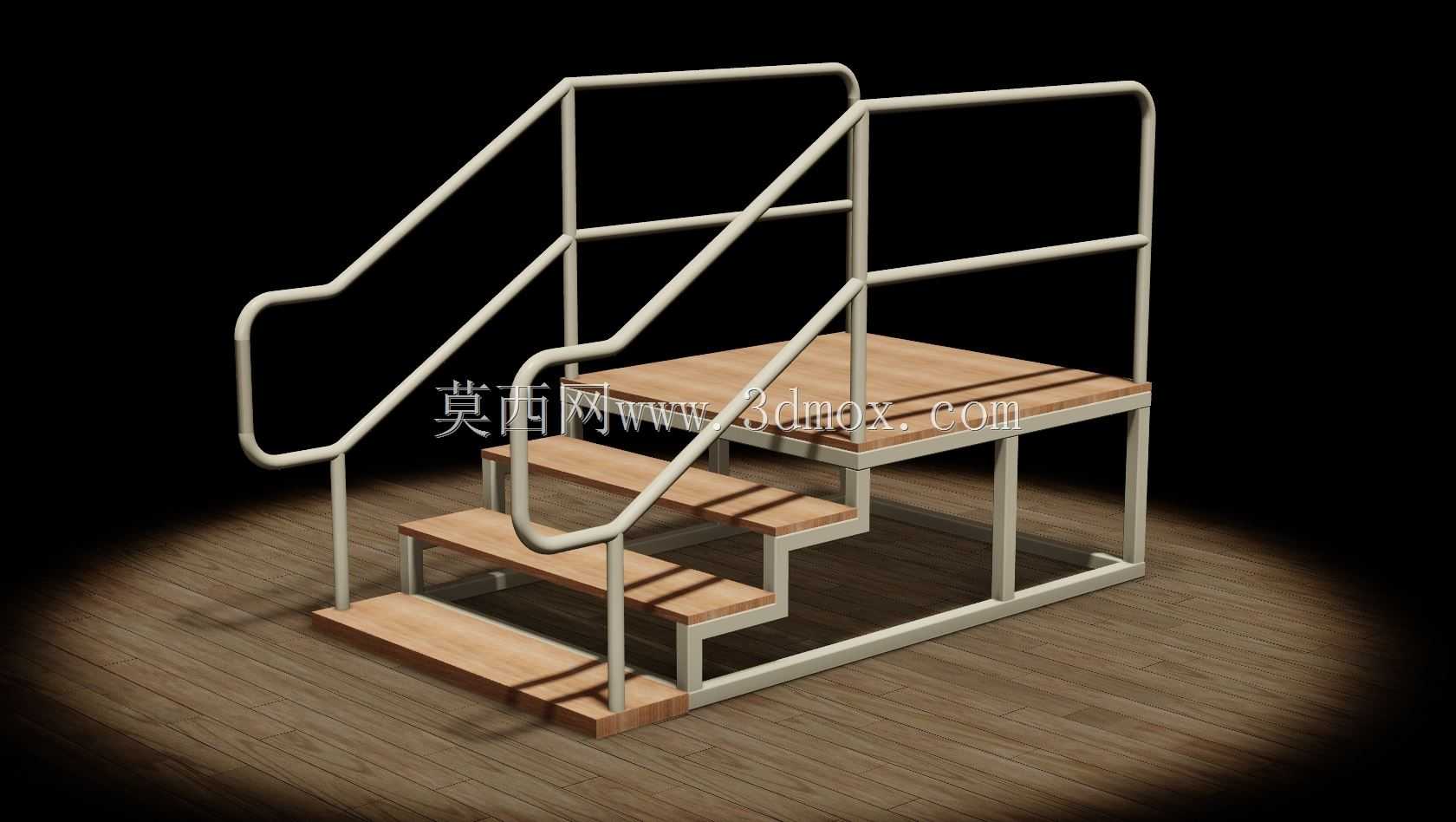

　　整体占地长度根据踏步级数确定，图中所示的三级踏步结构整体水平长度约1200mm，平台段宽度约800mm，整体宽度约900mm，平台面距离地面高度约600mm，使用时不需要额外与地面做膨胀螺栓固定，依靠自身框架重量即可保持稳定，若应用在有振动的设备旁，可在底部支撑脚位置加装橡胶防滑垫，进一步提升梯体与地面的摩擦力，避免使用过程中出现移位。设计过程中需要重点校核框架的整体刚度，在平台中心位置施加100kg的集中载荷时，框架的最大变形量不超过2mm，保证人员站在平台上操作时不会出现明显的晃动感，护栏部分需要承受水平方向1kN/m的侧向推力不出现永久变形，满足工业场所的安全防护要求。踏板与金属框架的连接采用沉头螺丝固定，

　　螺丝头完全嵌入踏板表面以下，不会突出踏板面硌脚或绊倒通行人员，后期维护时可以单独更换磨损的踏板，不需要整体拆解梯体框架，降低运维成本。这类梯体的转角位置均做圆角过渡处理，没有突出的尖锐棱角，在车间通道旁布置时不会剐蹭过往的转运小车或人员衣物，整体结构没有多余的装饰性部件，所有构件均承担对应的结构功能，材料利用率高，焊接组装的工艺难度低，适合批量加工制作，可根据实际使用场景的高差需求调整踏步级数与整体尺寸，适配不同高度的操作平台接驳需求，在轻工制造、仓储物流、设备检修等多个场景都有广泛的应用空间。
