沉头带杆筒形螺栓紧固连接件结构

　　这类带筒形护套的沉头螺栓，常应用在需要控制螺栓外露长度、同时对安装面平整度有要求的装配场景中，比如薄板类设备外壳拼接、工装夹具定位面紧固、输送线侧护板安装这类工况，普通螺栓拧紧后螺杆外露段容易剐蹭操作人员、或是干涉周边运动部件的行程，带筒形结构的设计刚好能把螺杆外露段完全容纳在筒体内，避免突出的螺纹段带来的安全隐患与装配干涉问题。

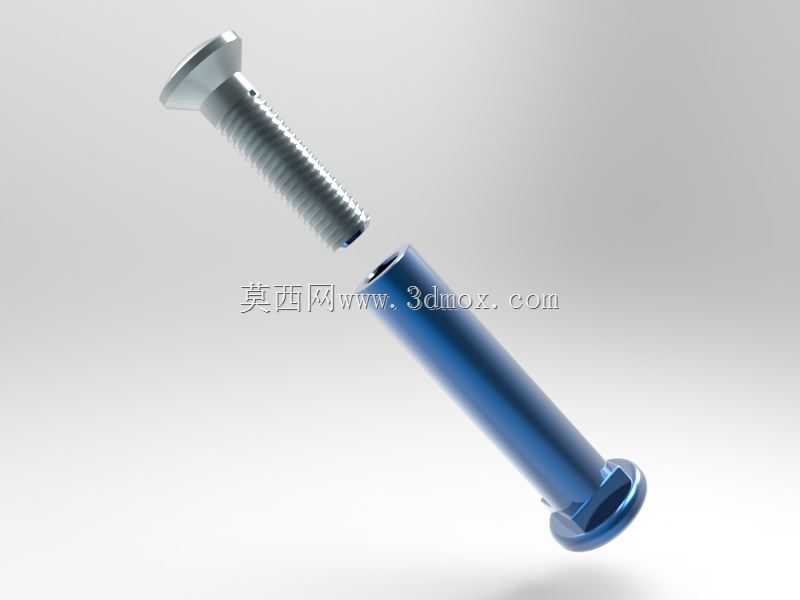

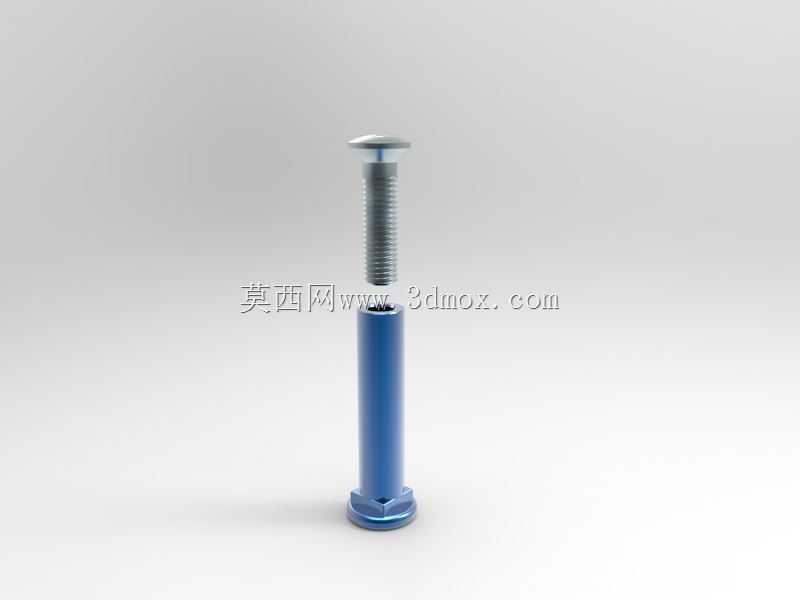

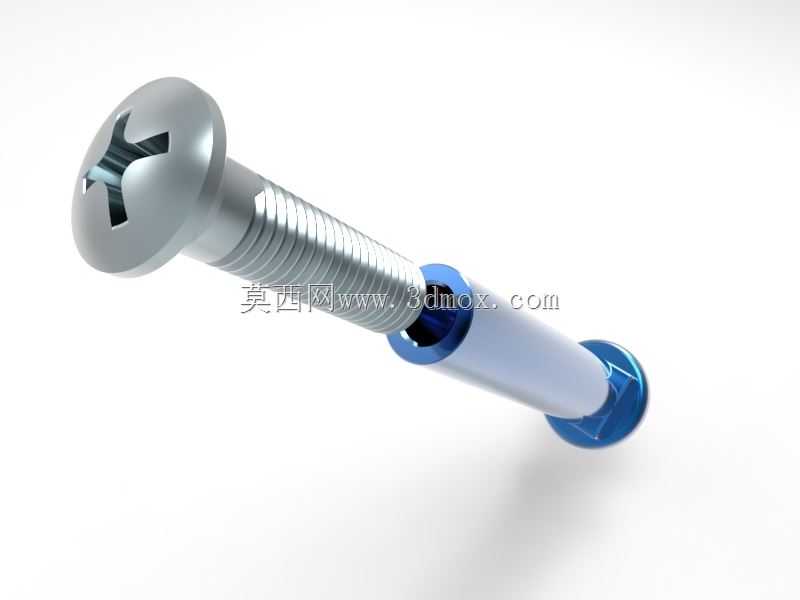

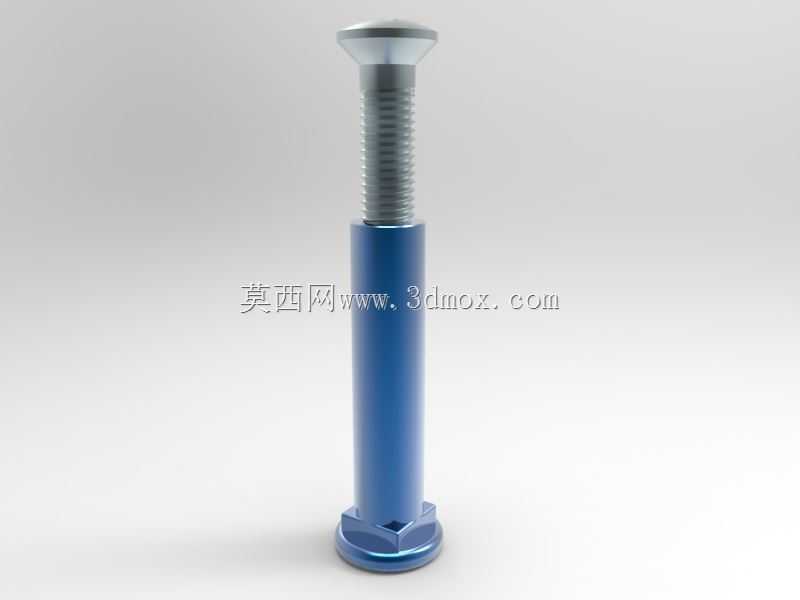

　　从结构设计逻辑来看，头部采用沉头造型，适配沉头孔的安装形式，安装完成后头部完全没入工件表面，不会在安装面形成凸起，适合用在有滑移接触、或是外观面要求平整的装配位置，头部的锥面角度采用通用标准沉头锥角，能和常规沉头钻削加工的锥面完全贴合，拧紧过程中自动对中，不会出现偏载导致的螺纹受力不均问题。螺杆部分采用标准三角螺纹，牙型角符合通用紧固件规范，和配套螺母啮合时受力均匀，能承受足够的轴向拉应力，螺杆与下部筒形结构采用间隙配合，筒体内径略大于螺杆大径，螺杆穿入筒体后不会出现卡滞，同时筒体下端带六角法兰边结构，法兰边的平面能和被连接件表面完全贴合，增大接触面积，降低单位面积的压应力，避免拧紧时压伤较软的工件表面，比如铝合金板材、工程塑料护板这类低硬度材质的装配场景，法兰边的存在能分散压紧力，防止工件表面出现压痕甚至开裂。

　　实际选型应用时，需要先确认安装边界尺寸：沉头孔的加工深度要和螺栓头部高度匹配，保证头部安装后与工件表面齐平，不能出现头部突出或是沉孔过深导致头部锥面无法完全贴合的问题；筒形部分的长度要根据被连接件的总厚度来选定，保证螺杆穿过所有被连接件后，露出的螺纹段长度能满足螺母啮合的牙数要求，通常啮合牙数不低于5牙才能保证足够的连接强度，同时筒形部分的下端不能超出下层被连接件的表面，避免筒体顶住螺母导致无法压紧工件。安装过程中要注意，这类螺栓的沉头侧是主要的定位面，装配时要保证沉头孔的锥面无毛刺、无加工残留的切屑，否则拧紧后螺栓会出现偏斜，导致螺杆与筒体不同轴，后续拆卸时容易出现卡滞。

　　在受力特性方面，这类结构的螺栓相比普通外六角螺栓，沉头结构的抗剪切能力更强，因为头部完全嵌入工件内，横向载荷作用下不会出现头部滑脱的问题，筒形部分相当于一个加长的支撑衬套，能提升螺栓连接的抗弯曲能力，当被连接件存在一定的振动载荷时，筒体能分担部分横向剪切力，减少螺杆受到的交变弯曲应力，提升连接结构的疲劳寿命，适合用在有小幅振动的设备装配场景，比如小型自动化设备的机架拼接、工位器具的框架连接这类工况，不需要额外加装平垫就能达到足够的压紧效果，减少装配时的零件数量，提升装配效率。

　　建模过程中需要注意几个关键尺寸的配合公差：沉头头部的锥面角度公差要控制在±1度以内，保证和沉孔的贴合率不低于70%，避免锥面接触不良导致拧紧时头部应力集中；螺杆的螺纹大径、中径要符合标准螺纹公差要求，和筒体的内孔间隙控制在0.2-0.5mm之间，间隙过小会导致装配时螺杆穿入困难，间隙过大则会出现连接偏斜，影响紧固精度；下端六角法兰边的对边尺寸要符合标准紧固件的对边公差，方便使用常规扳手进行拧紧操作，法兰边的厚度要满足强度要求，在额定拧紧力矩下不会出现法兰变形的问题。另外筒体内壁要做光滑处理，不能有加工残留的毛刺或是凸起，避免螺杆穿入时刮伤螺纹表面，影响后续的拆卸与重复使用。

　　在实际维护场景中，这类螺栓因为有筒体的保护，螺杆的螺纹段不会直接暴露在外部环境中，能减少粉尘、切削液等杂质对螺纹的腐蚀与污染，设备长期使用后拆卸维护时，不会出现螺纹锈蚀卡死的问题，相比普通外露螺纹的螺栓，维护拆卸的成功率更高，适合用在加工设备周边、有切削液飞溅的装配位置，减少后期维护的工作量。
