带法兰连接结构的45度红色钣金弯头

　　在工业通风除尘、粉体气力输送、低压流体输送的管路布设场景中，管路转向是无法避开的结构节点，这类带双侧法兰的45度钣金弯头，正是为了平缓改变管路走向、降低介质流动阻力而设计的薄壁金属构件。不同于90度弯头的急转特性，45度的转向角度能够让管路内的气流、粉状物料在转向过程中保持更平稳的流态，减少介质对管壁的冲刷磨损，同时降低管路系统的局部风阻，在长距离输送管路的布设中，合理搭配不同角度的弯头，能够有效降低配套风机的压头损耗，提升整个输送系统的运行效率。

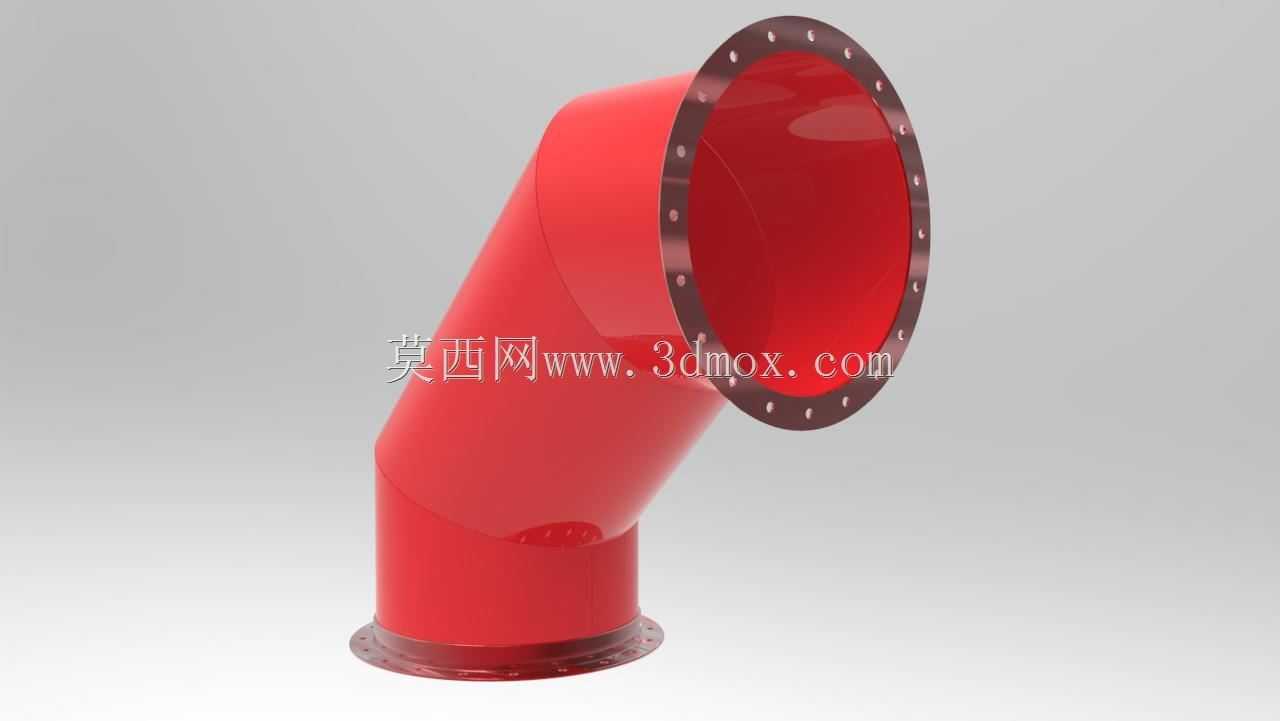

　　从结构设计来看，该弯头采用薄壁金属板材卷制拼接成型，两端均设置带螺栓孔的法兰盘，法兰盘与弯头主体通过满焊工艺连接，保证连接部位的结构强度与密封性能。法兰盘上的螺栓孔沿圆周均匀排布，安装时可与同管径的管路法兰、设备接口法兰直接通过螺栓紧固，法兰接触面可根据输送介质的特性加装橡胶、石棉或四氟密封垫片，避免输送过程中出现漏风、漏料的问题。弯头的弯曲段采用多段斜口拼接的钣金工艺制作，相比一体冲压成型的弯头，这种钣金拼接结构更适合小批量定制化生产，能够根据现场实际安装空间调整弯曲半径与转向角度，适配不同的管路布设需求。

　　在实际安装场景中，这类钣金弯头的安装边界需要提前结合现场管路走向确认，两端法兰的螺栓孔位需要与对接管路的孔位完全对齐，避免安装时出现强制对位导致的法兰面变形、密封失效问题。弯头的弯曲半径设计兼顾了流阻特性与安装空间占用，过小的弯曲半径会导致介质转向时流速突变，增大局部阻力，过大的弯曲半径则会占用更多安装空间，提升管路布设的成本，该模型的弯曲半径取值符合常规通风、送料管路的设计规范，能够在多数常规工况下直接选用。

　　从功能特性上看，薄壁钣金结构的弯头自重较轻，相比铸造弯头、厚壁焊接弯头，安装时不需要额外设置承重支架，仅依靠两端法兰的连接强度即可完成固定，能够有效降低管路系统的整体荷载，尤其适合在架空布设的通风管路、厂房顶部的除尘管路中使用。弯头的内壁光滑平整，没有拼接焊缝的凸起毛刺，能够减少粉状物料输送时的物料挂壁问题，降低管路堵塞的风险，在粮食加工、建材生产、木工车间的除尘送料管路中，这类光滑内壁的钣金弯头应用十分广泛。

　　设计这类钣金弯头时，需要重点考虑板材的展开下料精度，每一段斜口管节的展开尺寸都需要经过精确计算，避免拼接时出现缝隙过大、错边量超标的问题，法兰盘与管体的焊接位置需要保证同轴度，否则安装时会出现法兰面不平行、螺栓无法顺利穿入的问题。同时，针对不同的输送介质，还可以对弯头内壁做耐磨处理，比如在冲刷严重的外侧管壁贴附耐磨衬片，提升弯头的使用寿命，应对高磨损性粉体输送的工况需求。在管路系统的应力计算中，这类弯头还能够吸收少量管路的热胀冷缩变形，减少管路热应力对设备接口的拉扯损伤，在温度变化较大的室外管路布设中，合理设置弯头位置能够提升整个管路系统的运行稳定性。
