这类方转圆过渡结构在工业现场的应用场景覆盖极广,从粉体输送管路的料仓出口衔接,到通风除尘系统的风道变径,再到工业设备的进出风口对接,只要存在方形截面与圆形截面管路需要平顺过渡的位置,几乎都能见到这类构件的身影。很多刚入行的结构设计人员容易把这类构件当成简单的钣金拼接件,实际在工程应用里,它的过渡曲面合理性直接影响整个管路系统的运行效率——如果过渡段曲面突变、折角不合理,粉体输送场景下就容易出现物料挂壁、积料堵料的问题,通风系统里则会产生额外的风阻、紊流噪音,甚至在高速气流冲刷下出现局部结构振颤,缩短构件使用寿命。

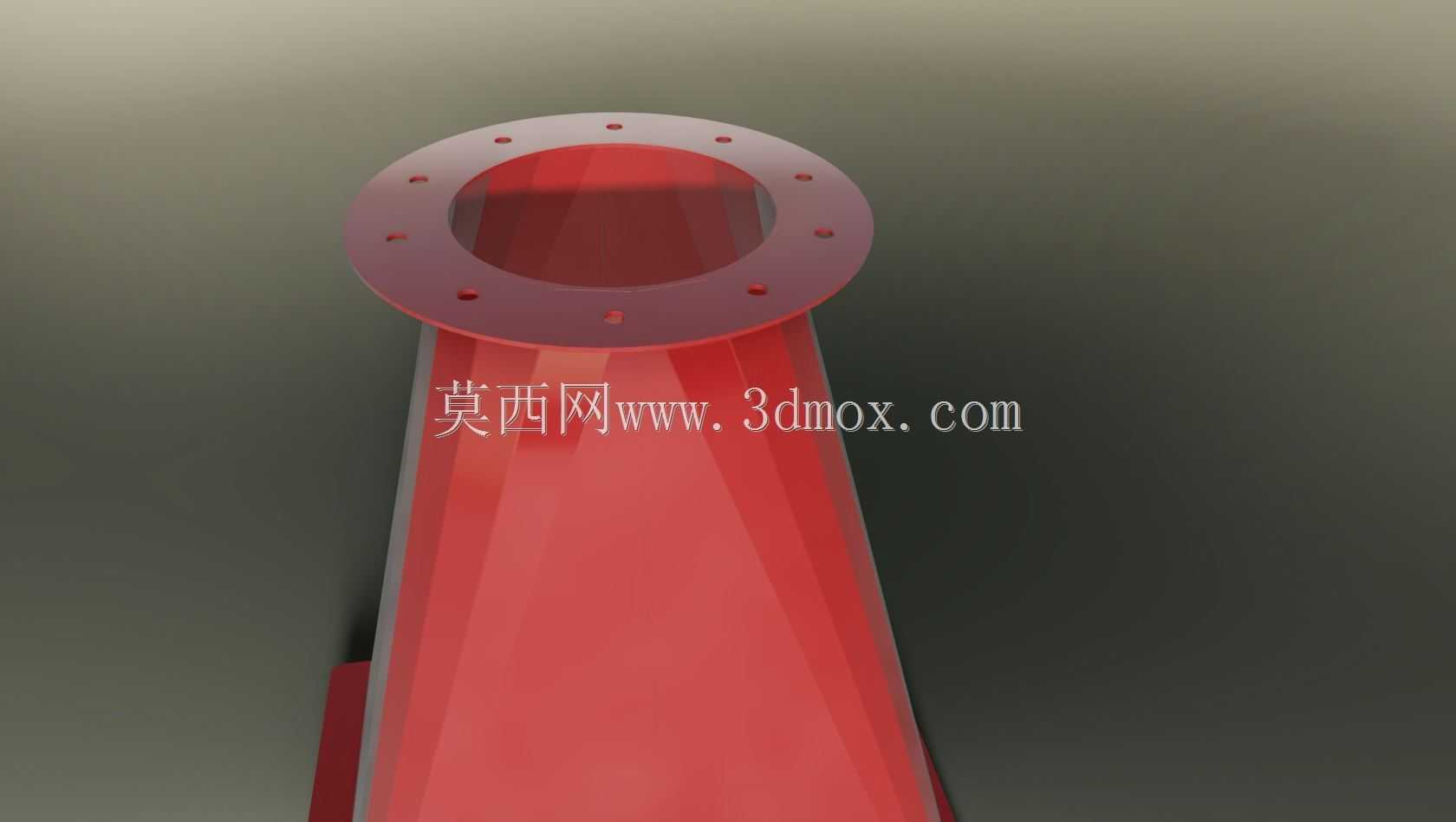

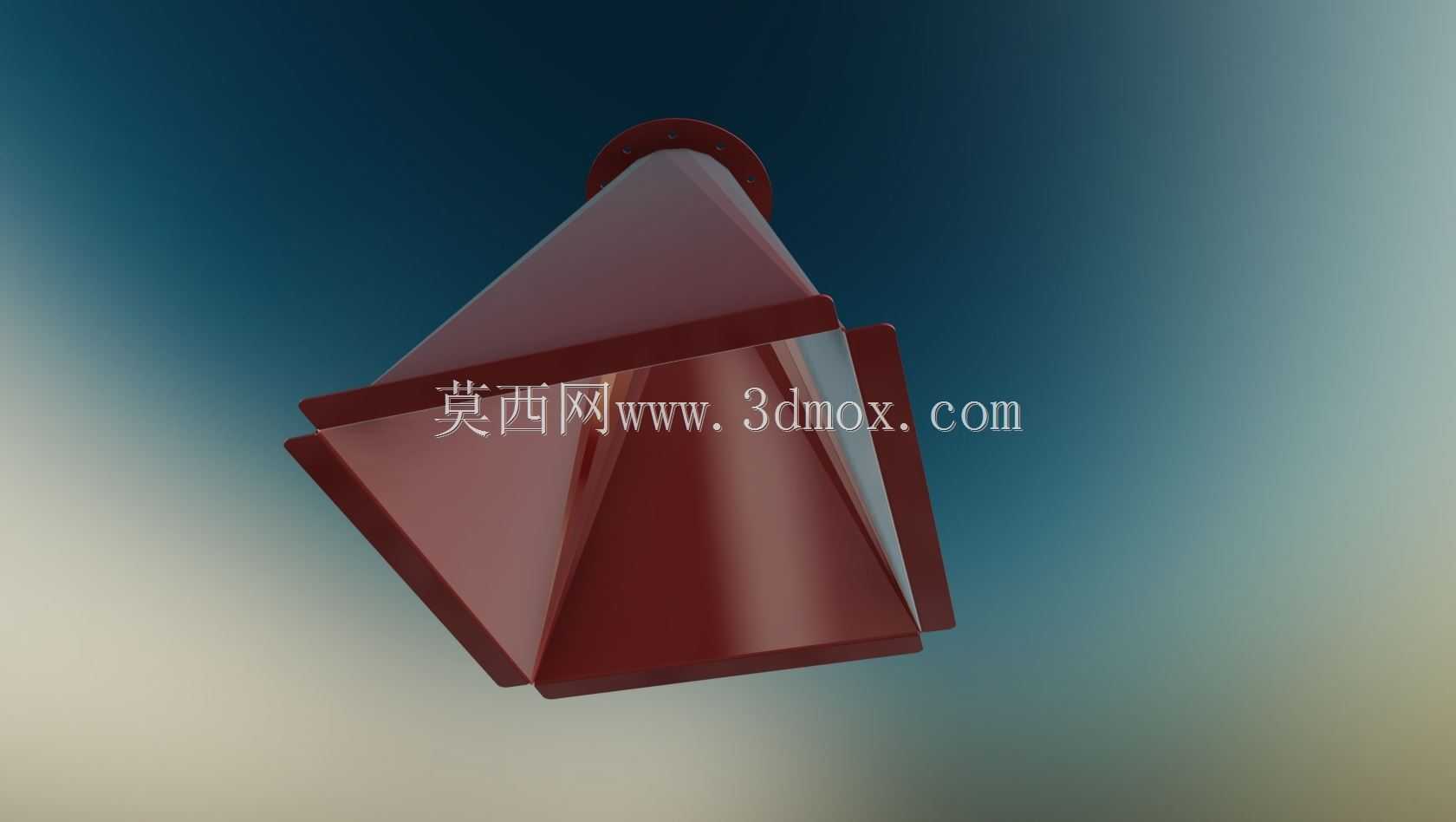

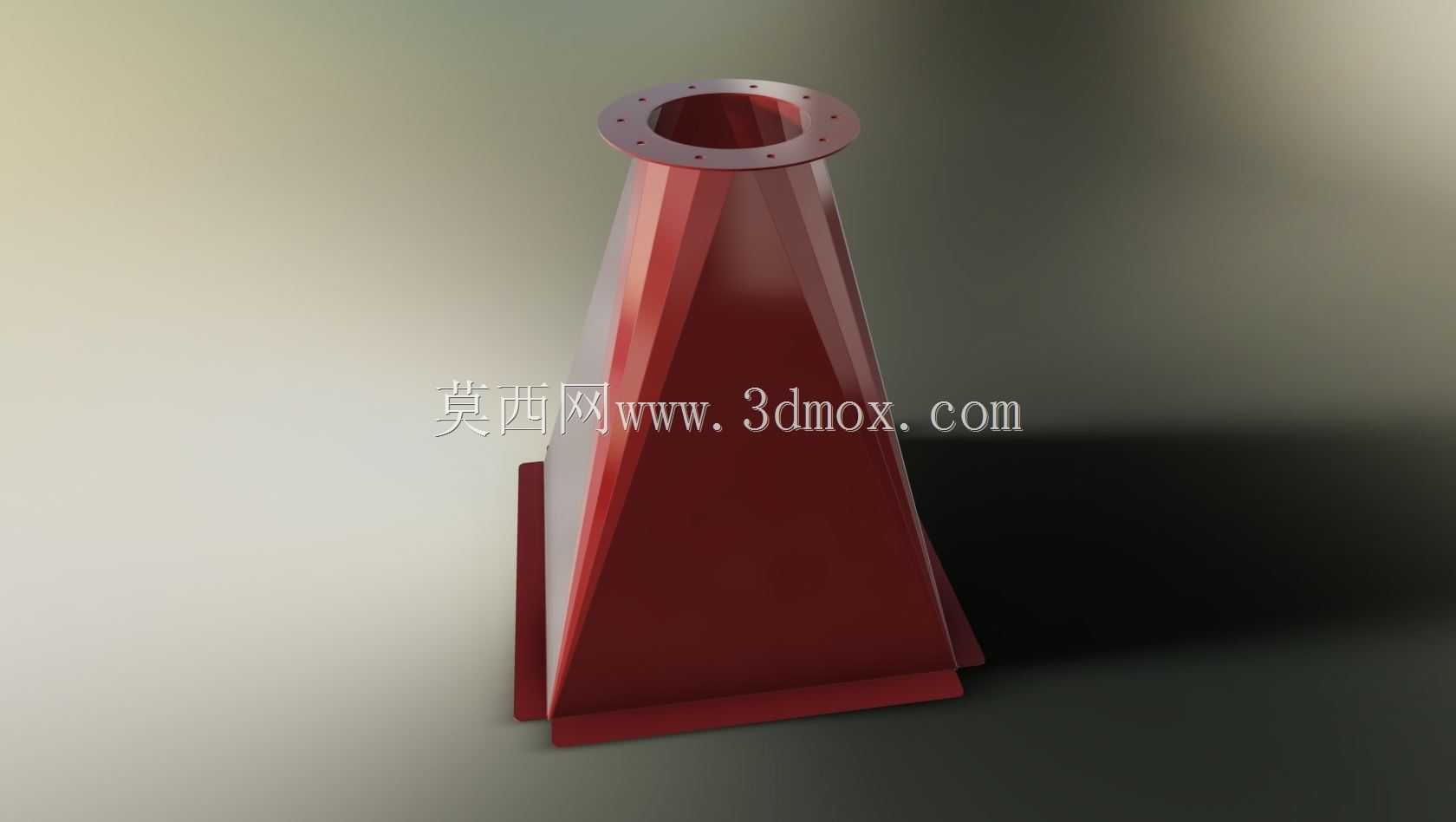

从实际功能来看,这个构件的核心作用是实现两种不同截面形状管路的无泄漏刚性衔接,上端带法兰的圆形接口用来对接圆形管道或者设备圆形接口,法兰上的螺栓孔均匀排布,保证对接时的密封压紧力均匀分布,避免局部密封失效漏风或者漏料;下端的方形带折边结构,既可以直接和方形料仓出口、方形风道的法兰边通过螺栓紧固,也能直接搭焊在方形设备的接口位置,折边的宽度预留了足够的螺栓操作空间或者焊接作业空间,现场安装时不需要额外做接口改制,能大幅缩短现场施工的周期。
设计这类构件的时候,首先要确认两端的安装边界尺寸:上端圆形接口的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径,必须和对接的圆形管路法兰参数完全匹配,不然现场安装时会出现螺栓孔对不上的问题;下端方形接口的边长、折边宽度,也要和对接的方形接口尺寸对齐,避免出现对接错位。过渡段的曲面生成不能直接用简单的直棱拼接,要采用三角面片放样的方式做平滑过渡,保证整个过渡段的壁面斜率连续,没有突兀的折角,这样既能降低介质流经时的阻力,也能避免钣金折弯时出现局部应力集中导致的板材开裂。如果是用于有压力要求的管路场景,还要根据工作压力核算板材厚度,在过渡段的适当位置增加加强筋,避免构件在负压或者正压工况下出现吸瘪、鼓胀变形。
很多现场安装反馈的问题,大多是前期设计时没有考虑安装空间的边界限制:比如过渡段的总高度设计得过长,会挤占管路周边的设备安装空间,导致后期其他管线排布困难;如果总高度设计得过短,过渡段的曲面曲率过大,不仅加工难度陡增,介质流经时的阻力也会大幅上升。合理的过渡段高度一般要结合两端截面的尺寸差来确定,保证曲面过渡平缓的同时,适配现场的安装空间余量。另外两端接口的端面平面度也有明确要求,法兰端面和方形折边端面的平面度公差要控制在合理范围内,不然对接时即使拧紧螺栓,也会出现局部缝隙,导致密封失效,尤其是输送粉尘或者有害气体的管路,这类密封缺陷会直接造成现场环境污染,甚至带来安全隐患。
针对不同的应用场景,构件的材质选择也有区别:普通通风除尘场景用普通冷轧钢板折弯焊接后做防锈喷涂即可,粉体输送如果涉及磨损性较强的物料,就要选用耐磨钢板或者在构件内壁增加耐磨衬层,有防腐要求的工况则要选用不锈钢板材或者做防腐衬里处理。不管是哪种材质,加工时的焊缝处理都很关键,所有拼接焊缝要做满焊处理,打磨平整避免出现焊瘤、毛刺,防止物料在焊缝位置挂留积料;法兰和方形折边与过渡段本体的焊接要保证垂直精度,避免对接时出现别劲,导致螺栓受力不均,长期运行下出现螺栓断裂或者焊缝开裂的问题。
在管路系统的排布设计里,这类过渡构件一般要尽量靠近设备接口位置布置,减少异径段的管路长度,降低整个管路的阻力损失。如果是用于振动设备的出口衔接,还要在构件和设备之间增加软连接,避免设备运行时的振动直接传递到管路系统,造成管路焊缝疲劳开裂。很多设计人员在建模时容易忽略安装时的操作空间,比如上端法兰的螺栓安装位置,要预留足够的扳手操作空间,不然现场安装时螺栓无法顺利拧紧,会给施工带来很大的麻烦。下端方形接口的折边如果是采用螺栓连接,也要考虑螺栓的安装操作空间,四个角位置的螺栓孔不要距离折边边缘太近,保证螺栓能顺利穿入并拧紧。
