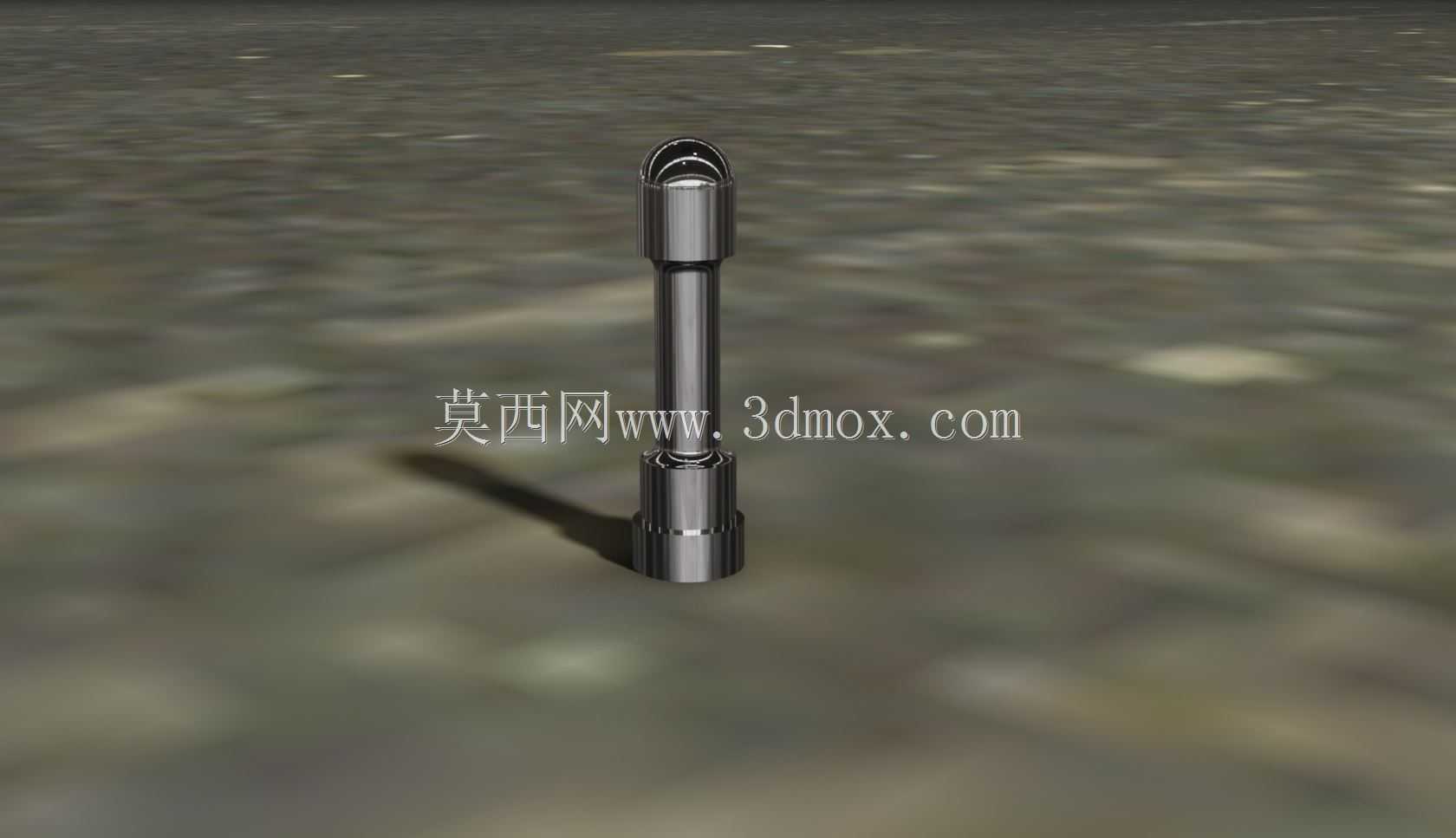

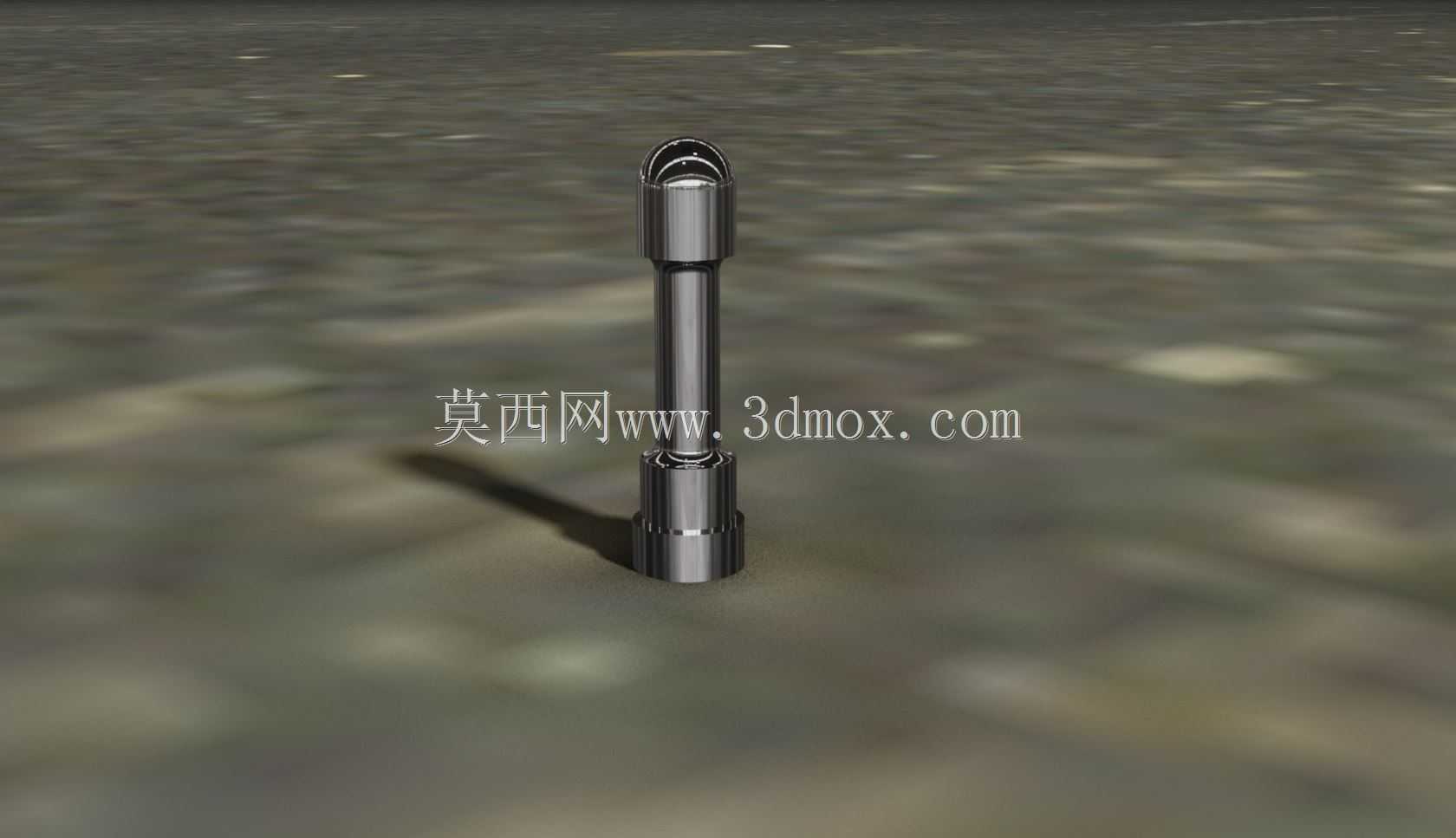

内燃机配气机构用气门挺杆结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:394622
  • 内燃机配气机构用气门挺杆结构设计
  • 内燃机配气机构用气门挺杆结构设计
  • 内燃机配气机构用气门挺杆结构设计

  在往复式内燃机的配气机构传动链路中,气门挺杆是衔接凸轮轴与推杆(或气门杆尾端)的核心传力构件,其运行稳定性直接决定气门开闭正时的精准度,以及配气机构整体的摩擦损耗与使用寿命。这类零件的应用场景覆盖车用汽油机、柴油机、小型通用内燃机、工程机械动力单元等绝大多数采用顶置气门、下置凸轮轴配气布局的动力设备,部分侧置凸轮轴的大排量工业发动机也会采用同结构的挺杆组件完成动力传递。

  从功能特性来看,该气门挺杆的核心作用是将凸轮轴旋转产生的轮廓升程变化,转化为沿挺杆轴线方向的直线往复运动,同时承担凸轮接触面的侧向力分流,避免推杆或气门杆承受额外的弯曲载荷。设计过程中首先要匹配对应机型的凸轮型线,挺杆下端与凸轮接触的端面采用微凸的球面结构,球面半径与凸轮轮廓的锥度形成匹配的接触副,工作过程中挺杆会产生微小的自转,让接触应力均匀分布在整个端面,避免长期固定位置接触出现点蚀、偏磨。挺杆本体采用中空等直径杆身结构,在保证轴向抗压刚度的前提下尽可能降低往复运动质量,减少配气机构高速运行时的惯性冲击,杆身的外径公差严格控制在h6级精度范围,与缸体上的挺杆导向孔形成间隙配合,配合间隙控制在0.02-0.04mm之间,既保证挺杆往复运动无卡滞,又能避免间隙过大导致的偏摆、异响。

  挺杆上端的凹坑结构用于定位推杆的球头端,凹坑的球面半径比推杆球头大0.1-0.2mm,保证接触时形成均匀的面接触而非线接触,降低接触应力,凹坑底部设计有微小的润滑油孔,连通杆身内部的油道,发动机工作时带压力的润滑油会通过缸体油道进入挺杆导向孔间隙,再通过杆身油道输送到上端凹坑与下端凸轮接触面,形成稳定的润滑油膜,减少摩擦副的磨损。挺杆上下两端的连接过渡位置采用大圆角过渡,避免应力集中,在承受凸轮周期性冲击载荷时不会出现应力断裂。

  从安装边界来看,该挺杆的总长度匹配对应缸体的挺杆孔深度与凸轮基圆到推杆球头的静态距离,安装时直接从缸体上端的挺杆孔装入,下端面贴合凸轮基圆位置,上端凹坑对准推杆球头,不需要额外的紧固件定位,依靠导向孔的配合与上下接触副的约束完成固定。设计过程中需要校核挺杆的临界抗压失稳载荷,确保最大气门升程下的推杆作用力远低于失稳临界值,同时要核算挺杆往复运动的惯性力,匹配气门弹簧的预紧力,避免高转速下出现挺杆与凸轮脱离的飞脱现象。针对不同的润滑工况,挺杆的表面处理也做了匹配设计,下端凸轮接触面采用高频淬火处理,表面硬度达到HRC58-62,保证长期与凸轮摩擦接触下的耐磨性,杆身表面做磷化处理,减少与导向孔之间的摩擦系数,初期磨合阶段能快速形成稳定的摩擦面。

  在实际的发动机台架验证中,这类结构的挺杆能在额定转速范围内稳定运行,凸轮接触面的磨损量在全寿命周期内不超过0.1mm,不会出现挺杆卡滞、偏磨导致的气门正时偏差,也能有效降低配气机构的传动噪声,适配绝大多数常规排量的往复式内燃机配气机构需求。建模过程中对所有配合面的公差、形位公差都做了参数化定义,包括下端球面的轮廓度、杆身的圆柱度、上端凹坑与杆身的同轴度,都符合内燃机零部件的设计规范,可直接用于同规格机型的配件设计参考,也可作为配气机构运动仿真的构件模型,完成凸轮型线匹配、动力学仿真等相关验证工作。
