镂空嵌套式铝制立方结构件

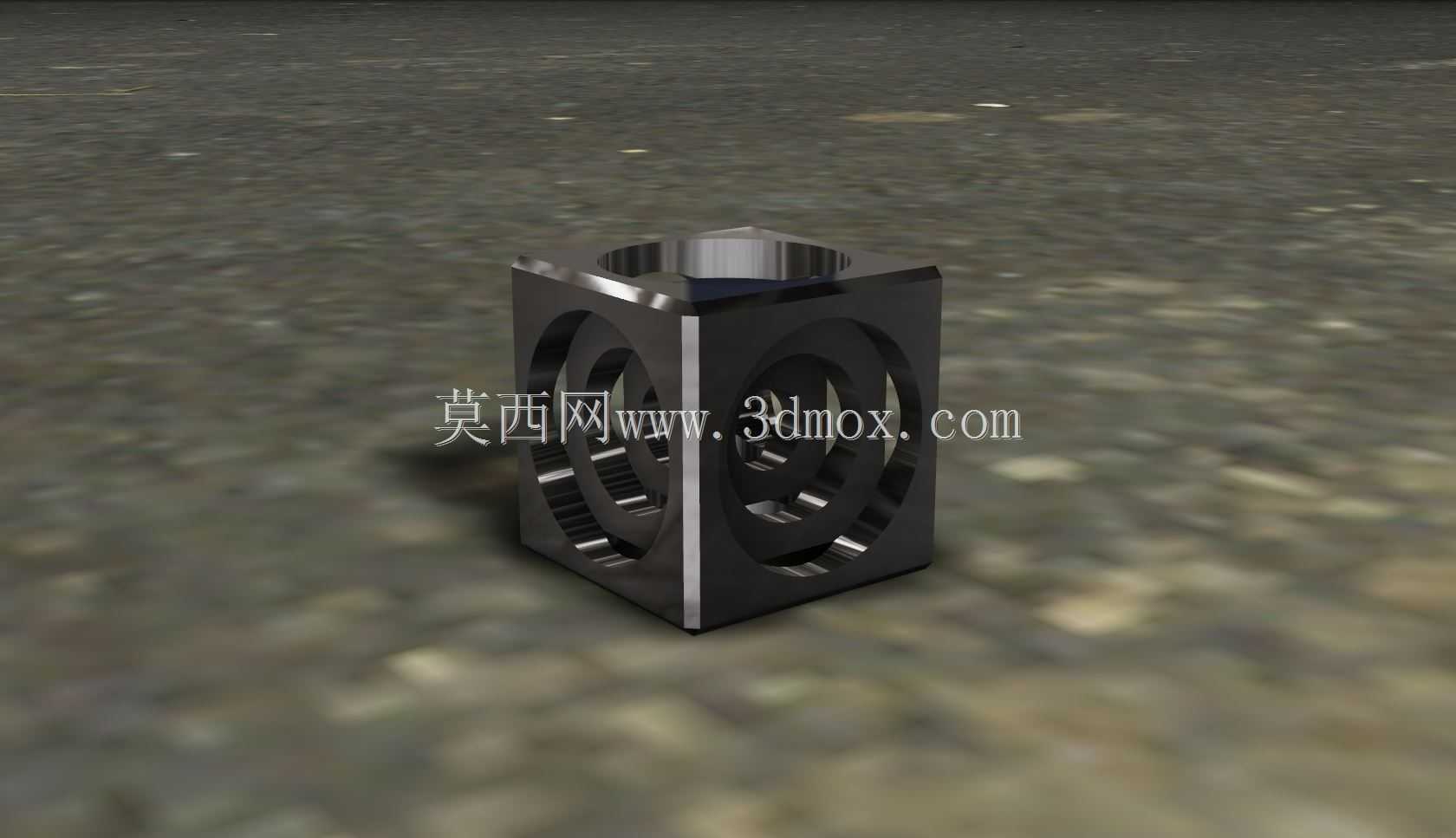

　　这款铝制立方结构件采用正六面体基础构型，六个面均做同心环形镂空处理，相邻面的环形镂空在立方体内腔形成互相嵌套的环形连通结构，中心保留贯通式圆柱空腔，整体构型在保证结构刚度的前提下最大化去除冗余材料，适配对自重有严格限制的装配场景。从实际工程应用来看，这类构件常作为轻量化安装基座使用，在桌面级光学实验平台、小型自动化设备的传感模块安装位、精密检测工装的定位基准块场景中，能够依托立方体的直角基准面快速完成XYZ三个轴向的定位找正，无需额外制作定位靠山，大幅缩短工装调试的辅助时间。设计阶段优先考虑了铝材的切削加工特性，所有镂空棱边均做等半径倒角处理，避免铣削加工过程中出现应力集中导致的崩边问题，同时环形镂空的壁厚保持均匀一致，

　　既可以减少高速铣削时的让刀变形，也能在后续阳极氧化表面处理时保证膜层厚度均匀，不会出现局部色差或膜厚不足的问题。从安装边界来看，该构件的六个外平面均为精加工基准面，平面度控制在0.02mm以内，相邻面的垂直度公差不超过0.015mm，能够直接作为定位基准面贴合安装板使用，中心贯通空腔可穿装固定螺栓或走布线缆，侧面的环形镂空既可以作为减重孔降低整体自重，也能作为操作空间方便内六角扳手伸入拧紧相邻位置的紧固件，在狭小装配空间内的操作便利性远高于实心立方块。不同于常规的实心安装块，这种镂空嵌套结构在承受多向压载荷时，环形结构能够将局部载荷均匀分散到整个立方体的棱边框架上，实际抗形变能力比同重量的实心铝块高出40%左右，

　　在需要兼顾轻量化与结构刚度的机载设备、便携检测仪器内部的支撑场景中，能够替代传统的铣削实心支架，减少不必要的材料浪费。建模过程中优先采用对称建模思路，先完成单个面的环形镂空特征，再通过基准面镜像完成其余五个面的特征构建，保证六个面的镂空尺寸完全一致，避免后续加工时因特征不对称导致的动平衡问题，若将该构件用于旋转类工装的转接座，对称结构能够有效降低高速旋转时的偏心振动。构件的所有外露棱边均做了去毛刺处理，不会在装配过程中划伤操作人员或线缆表皮，中心空腔的内径公差按照H7级精度控制，能够与标准圆柱定位销实现间隙配合，快速完成构件自身的定位固定，无需额外设计复杂的夹紧结构。在实际设备维护场景中，这种对称构型的构件无需区分安装方向，六个面均可作为安装基准面，备件替换时不需要核对安装朝向，能够大幅缩短现场故障排查与备件更换的时间，尤其适合在快换工装、模块化设备的连接节点中使用。
